OBDSTAR | SKU: M034

OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Adapter Cable | Motorcycle

Name: OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Adapter Cable | Motorcycle
Brand: OBDSTAR
SKU: M034
Price: 36.95 EUR
Availability: InStock
Rating: 5 (2 reviews)

2 reviews

€36,95 incl.

€30,54 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

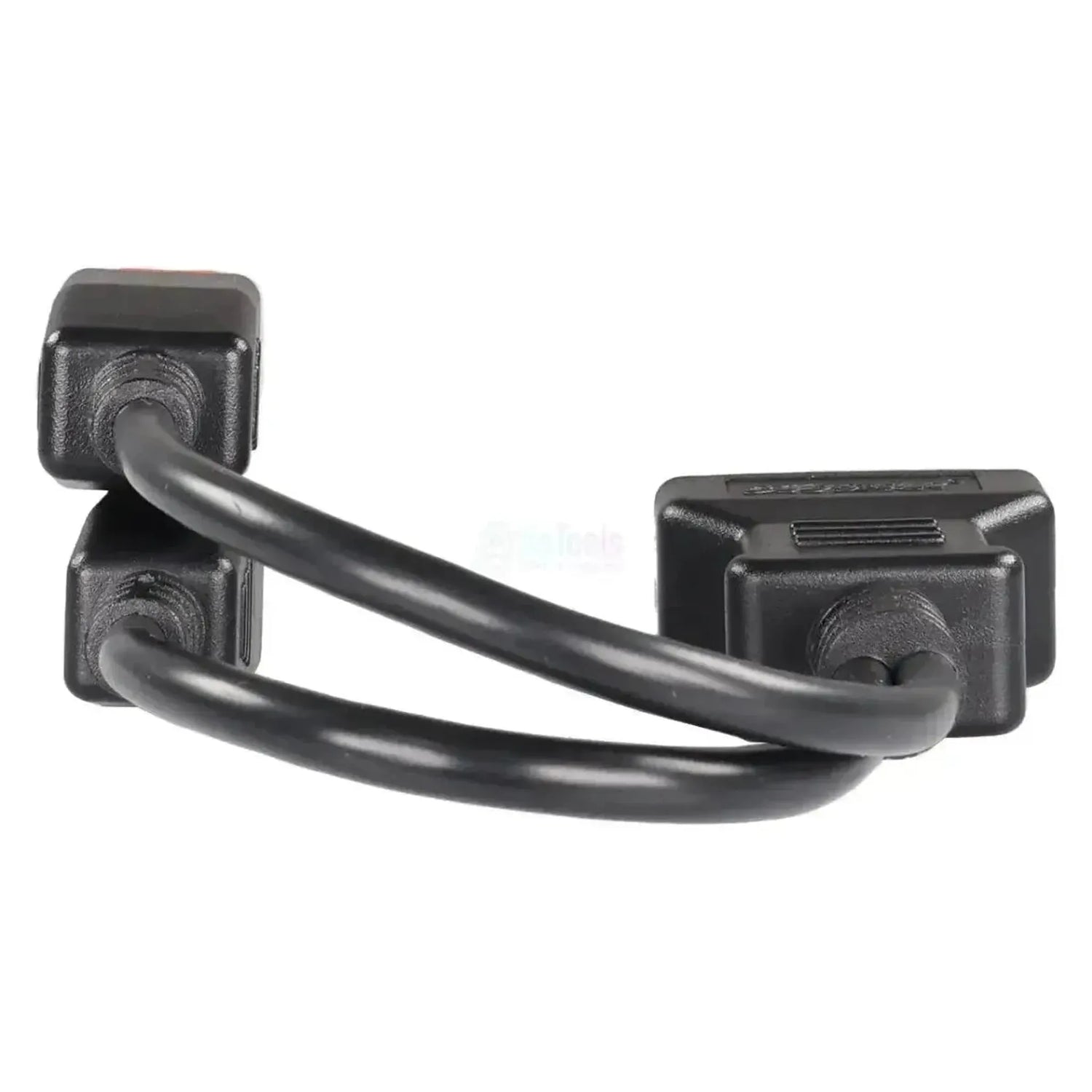

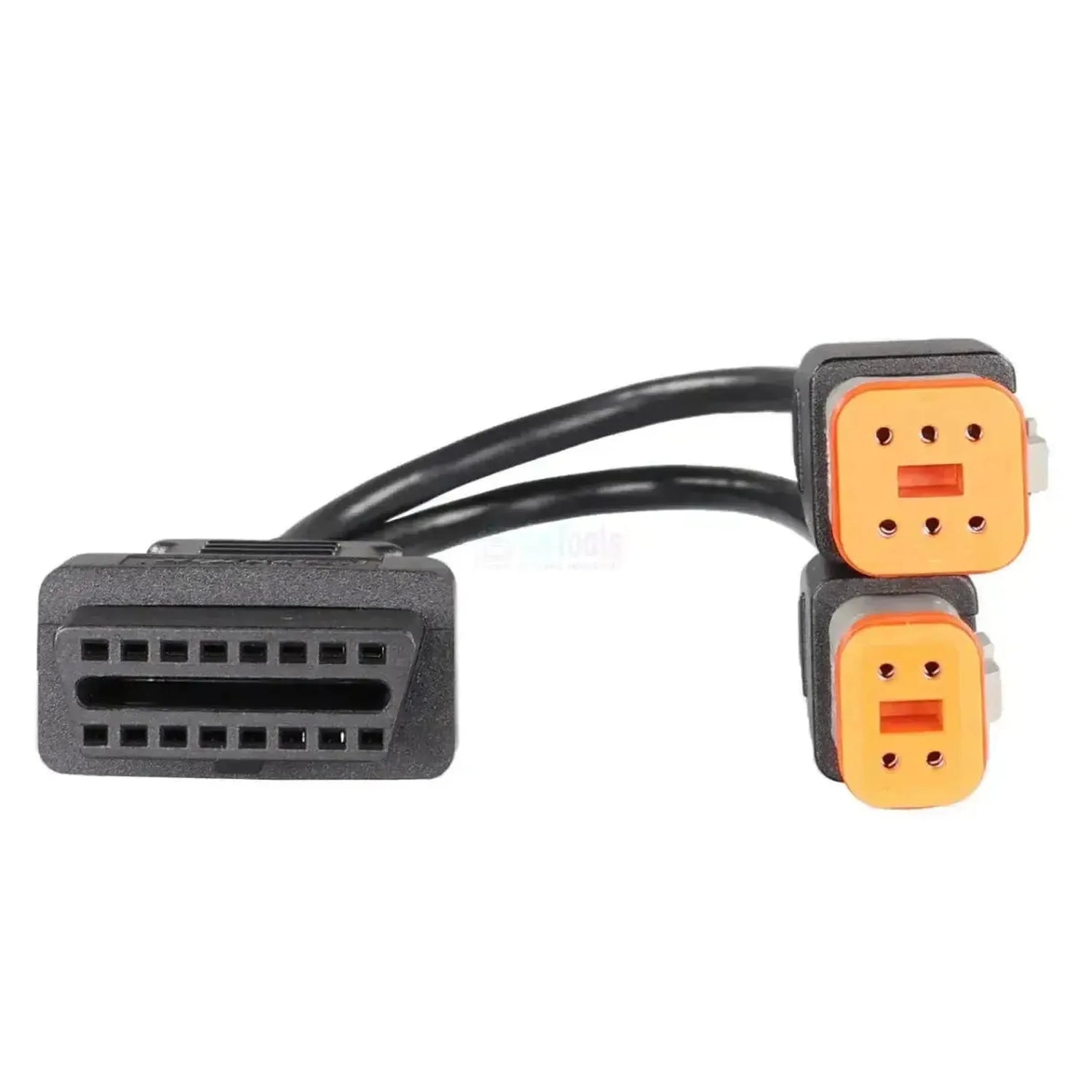

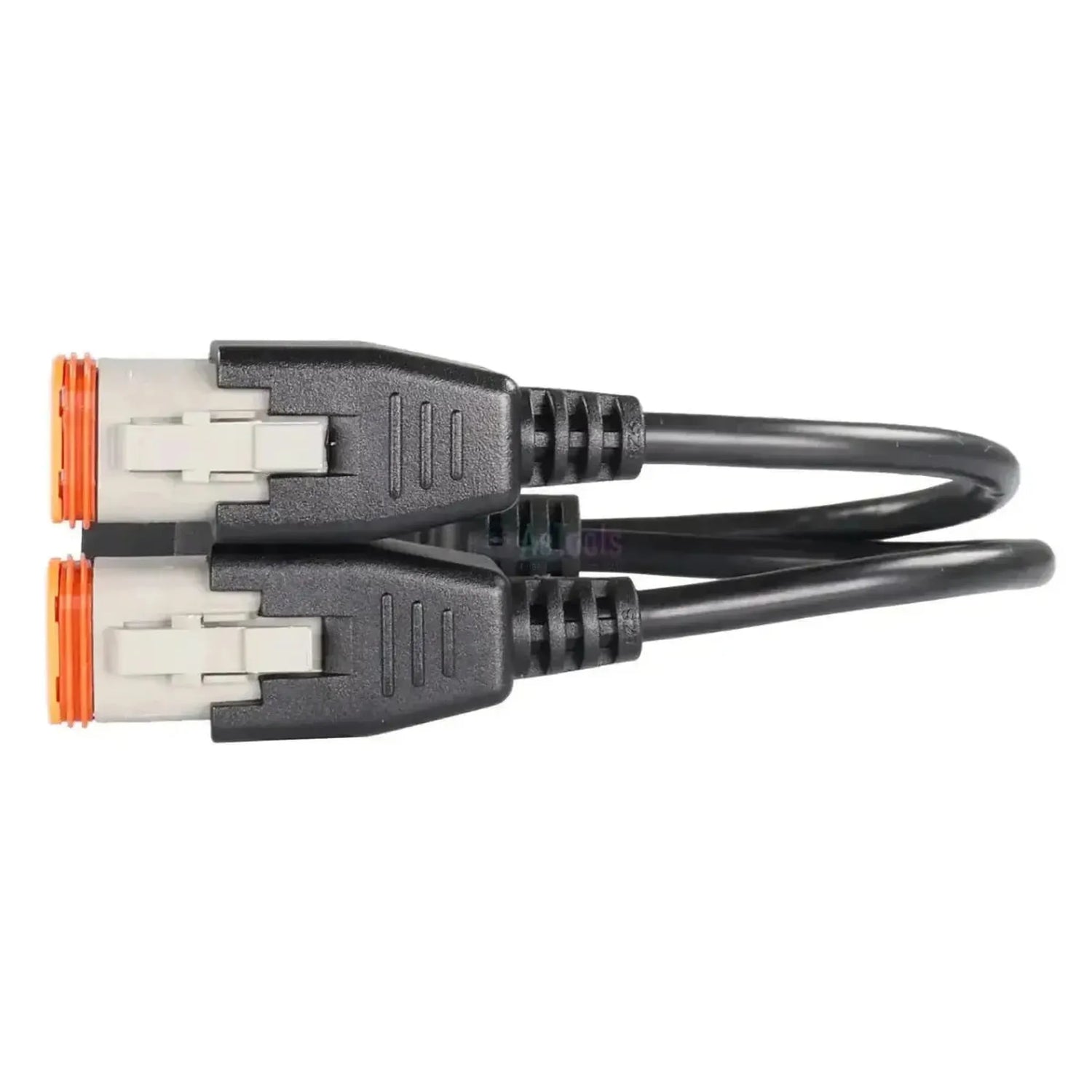

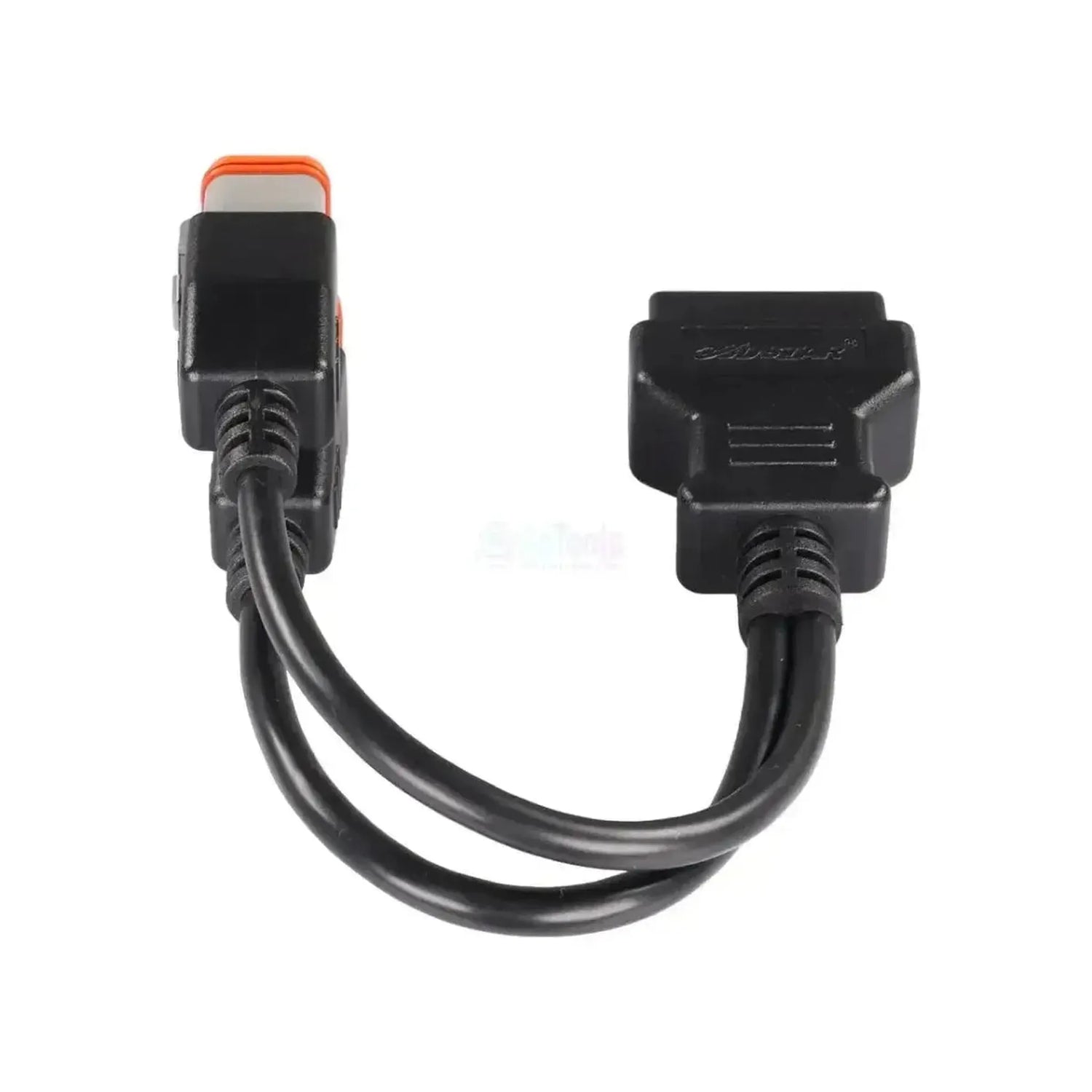

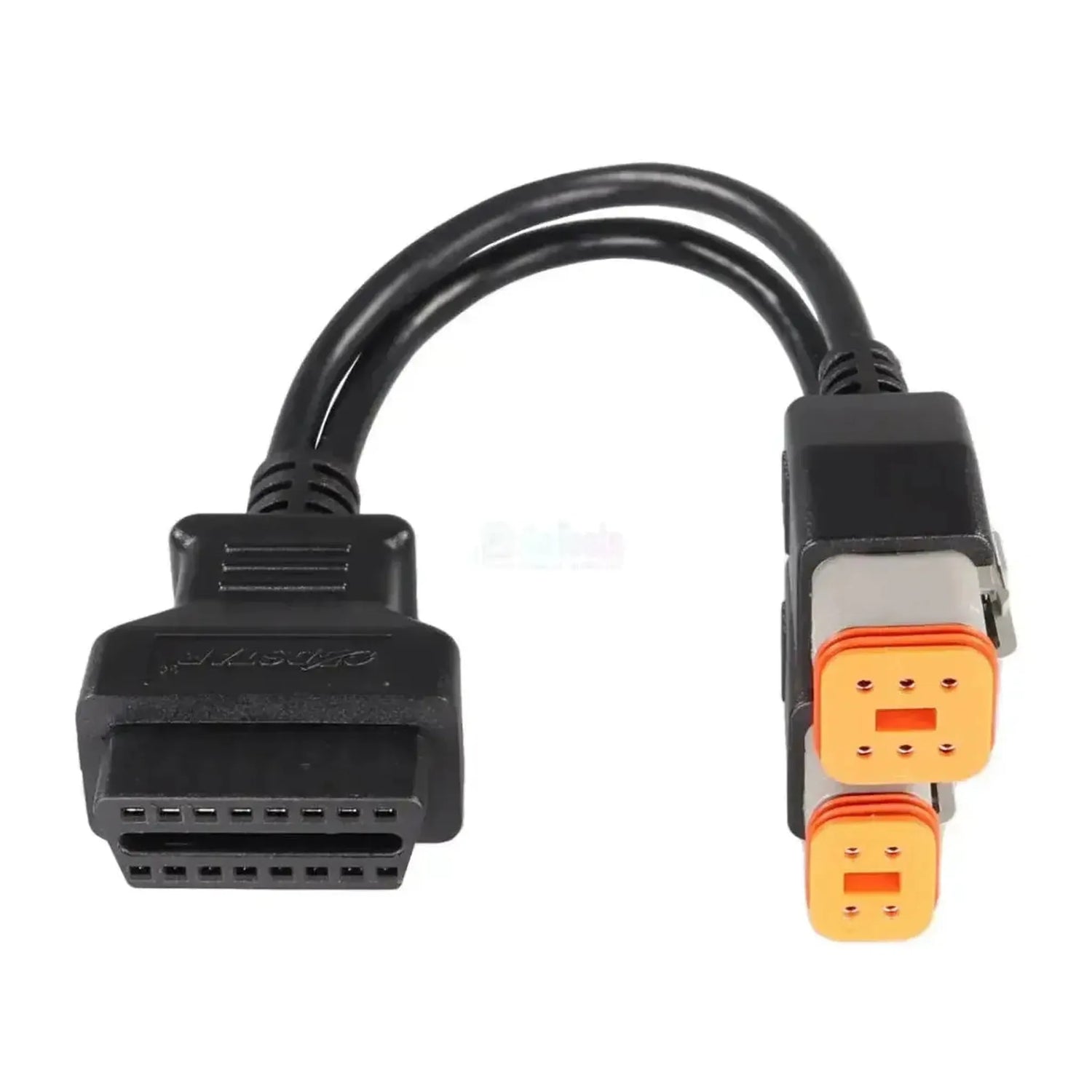

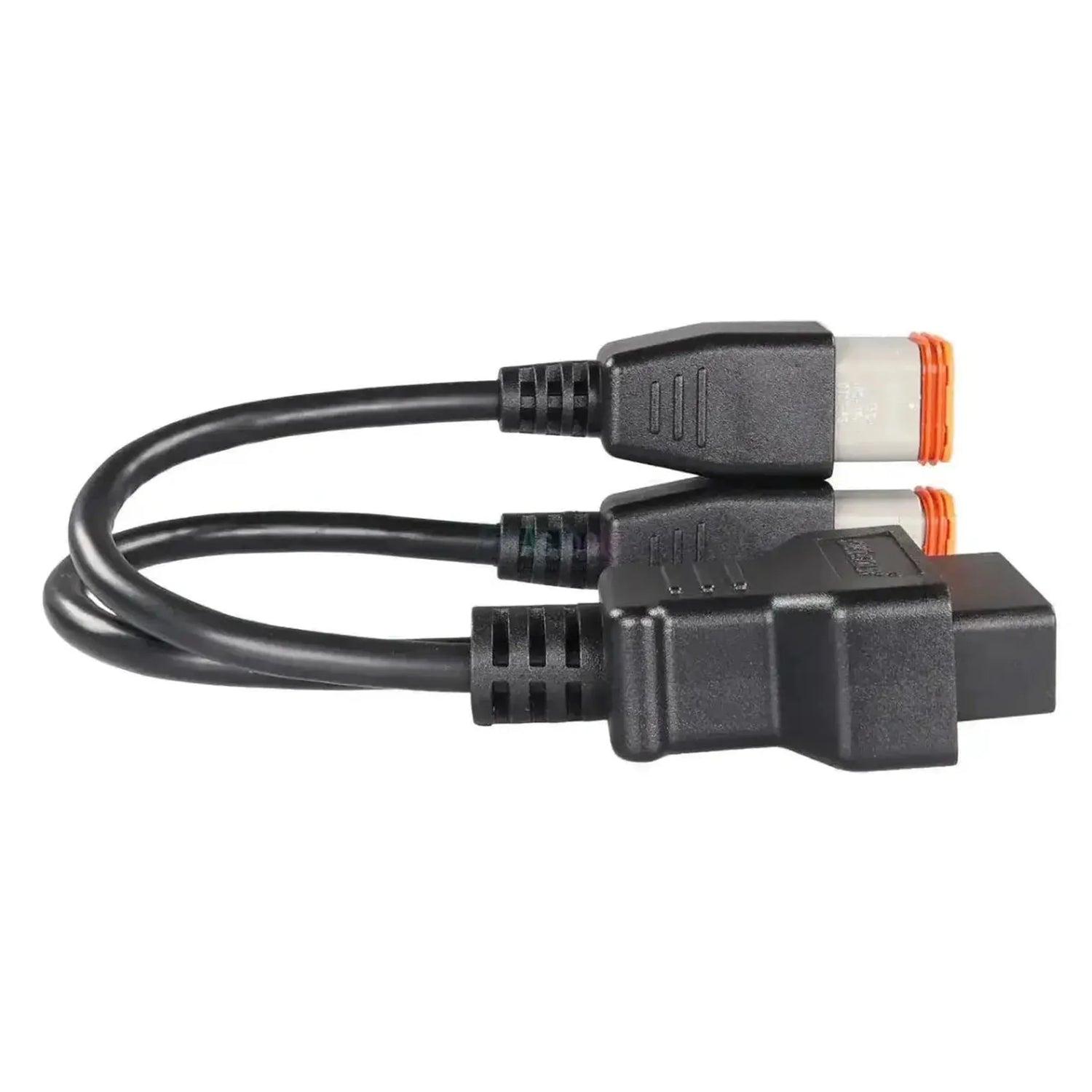

De OBDSTAR M034 verbindt de diagnoseaansluiting van Harley-Davidson-motorfietsen met de 16-pins OBD2-ingang van uw OBDSTAR-toestel. De kabel heeft een 4-pins en een 6-pins stekker. De aansluiting zit onder het zadel of achter een zijkap, afhankelijk van de modelreeks.

Oudere Harley's met J1850-communicatie hebben de 4-pins stekker. De CAN-bus-modellen hebben de 6-pins stekker. Met één kabel bereikt u dus beide generaties. U leest en wist foutcodes, bekijkt live data en gebruikt de speciale functies die uw toestel biedt. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Harley-Davidson-diagnose ondersteunen, zoals de iScan Harley-Davidson en de MOTOMASTER.

PLUSPUNTEN

✔Eén kabel voor de 4-pins en de 6-pins Harley-aansluiting; u heeft geen tweede kabel nodig.

✔Geschikt voor de grote modelreeksen, van Sportster en Dyna tot Softail en Touring.

✔De M034 hoort standaard bij de OBDSTAR iScan Harley-Davidson; als losse kabel vervangt of vult u hem aan.

✔De kabel werkt passief: Er is geen eigen software of instelling nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke Harley-Davidson-diagnose via de 4-pins of 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.

✕Gebruik de juiste stekker voor uw motorfiets; de andere stekker blijft los.

✕Welke functies u krijgt, verschilt per modelreeks, bouwjaar en de software van uw toestel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en monteurs die Harley-Davidson-motorfietsen met de 4-pins of 6-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motorregeling: Injectie en ontsteking.
ABS: Op modellen met ABS.
Instrumenten: Teller en verlichting.
Overige modules: Per model en uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Actuele meetwaarden bekijken.
Identificatie: Gegevens van de regeleenheid.
Overige functies: Waar het toestel ze biedt.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de stekker onder het zadel of een zijkap.
Stekker kiezen: Tel de pinnen: 4 of 6.
Aansluiten: Steek de passende stekker in de aansluiting.
Toestel koppelen: Sluit de 16-pins stekker aan op het toestel.
Uitlezen: Zet het contact aan en kies Harley-Davidson.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins of 6-pins diagnoseaansluiting. De 4-pins stekker hoort bij de J1850-modellen, de 6-pins stekker bij de CAN-bus-modellen:

Harley-Davidson, 4-pins (J1850):

Touring (FLH/FLT): 2002 tot 2013.
Softail: 2001 tot 2010.
Dyna: 2004 tot 2011.
Sportster: 2007 tot 2013.
V-Rod: 2002 tot 2016.

Harley-Davidson, 6-pins (CAN-bus):

Touring (FLH/FLT): 2014 tot 2020.
Softail: 2011 tot 2020.
Dyna: 2012 tot 2017.
Sportster: Vanaf 2014.
Street (XG): 2015 tot 2020.

💡

Goed om te weten: Bij de Softail zit de aansluiting onder het zadel, bij het achterspatbord. Bij Dyna, Sportster en Touring vanaf 2008 zit hij achter de linker zijkap; bij de Touring haalt u eerst de linker zijkoffer weg. Bij de V-Rod zit hij achter de rechter framekap.

Verpakkingsinhoud

1x OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: OBDSTAR
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Adapter cable

Suitable for

The brand of diagnostic tool the cable works with. A cable for one brand usually does not fit a tester of another brand.Compatible diagnostic tool: OBDSTAR
Whether the cable needs a separate power connection, for example via battery clamps. A passive cable works without one.Separate power supply required: No

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector: Harley Davidson 4+6-pin OBD
The connector on the side of your diagnostic tool or interface. Usually a 16-pin OBD2 connector.Tool-side connector: 16-pin OBD2 (J1962)
The data lines through which the cable passes signals. The vehicle and the tester must use the same communication method.Communication: K-line
CAN-bus

Size and weight

The weight of the cable or adapter.Weight: 0.1 kg

Other specifications

Toepassing: Harley-Davidson-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Werking: Passief, geen protocolconversie
Geschikt voor: OBDSTAR iScan Harley-Davidson en MOTOMASTER
Segment: Motorfiets
