AsTools | SKU: A0150

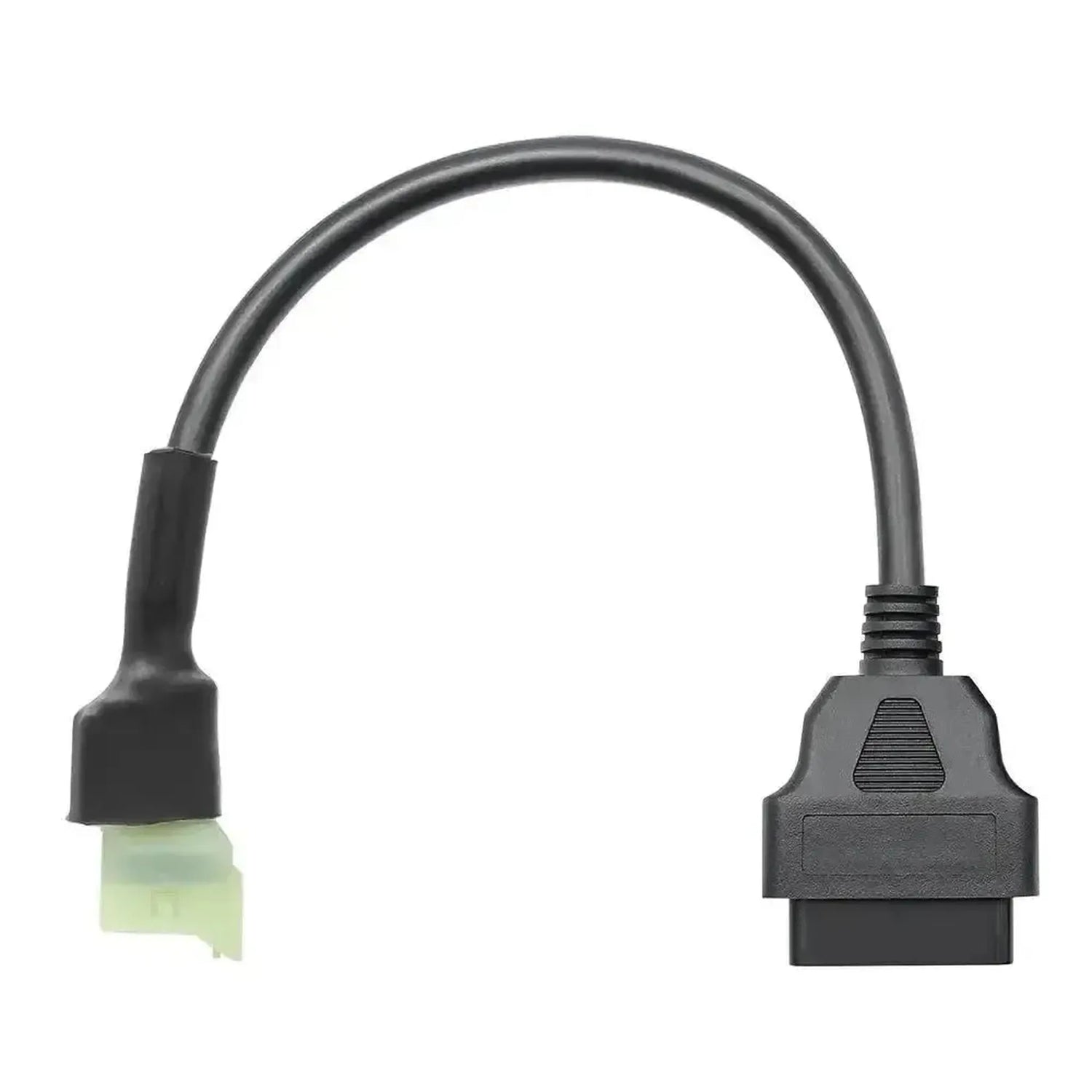

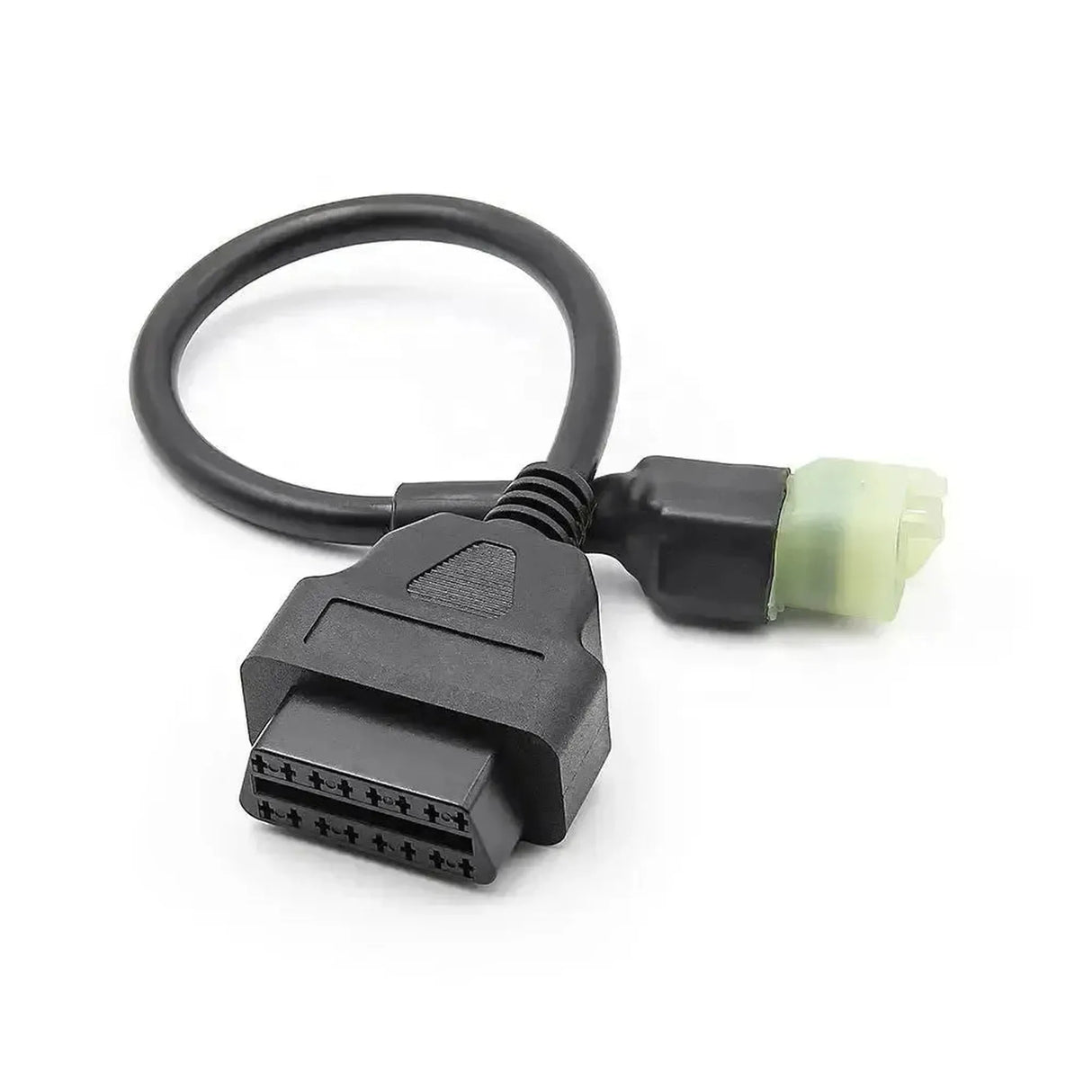

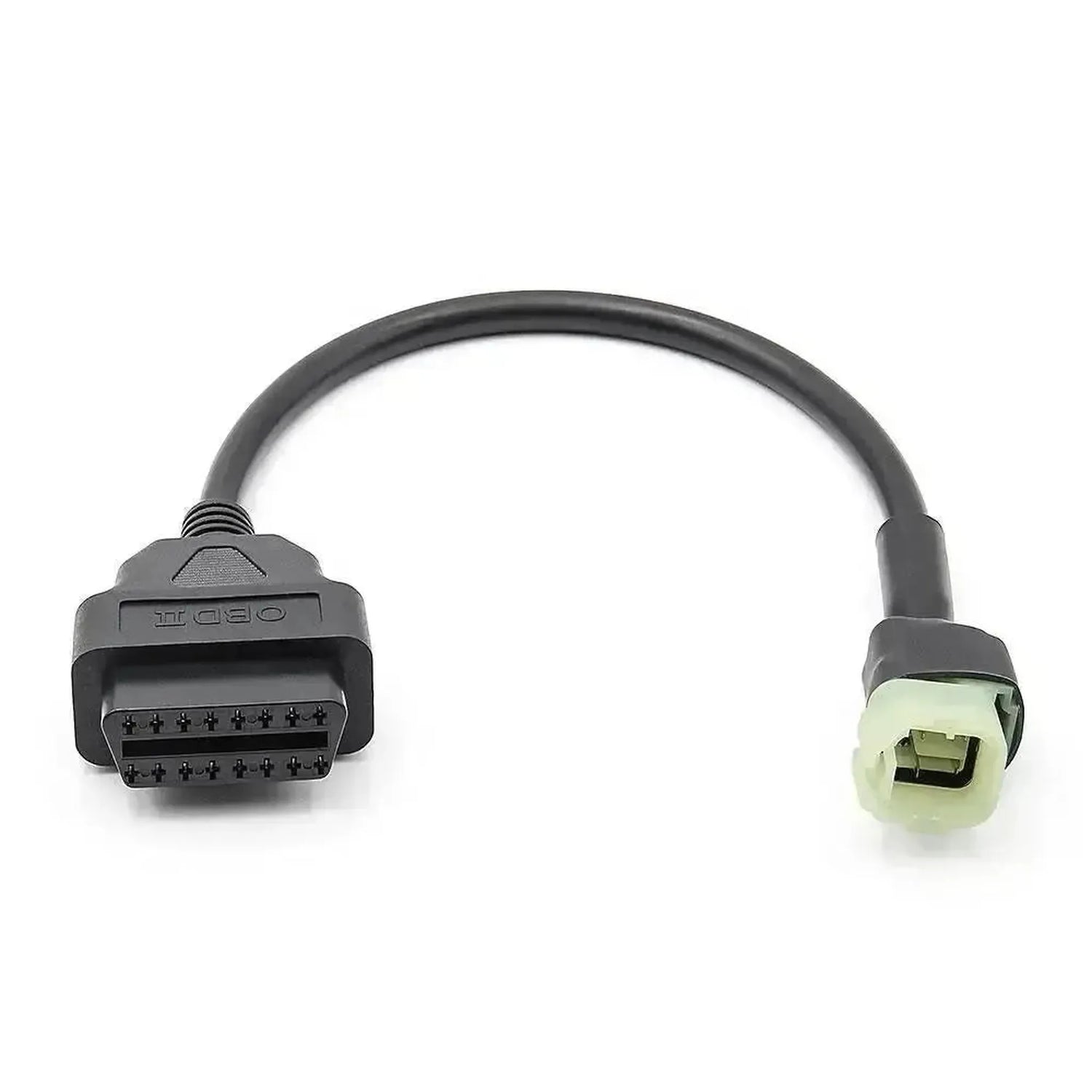

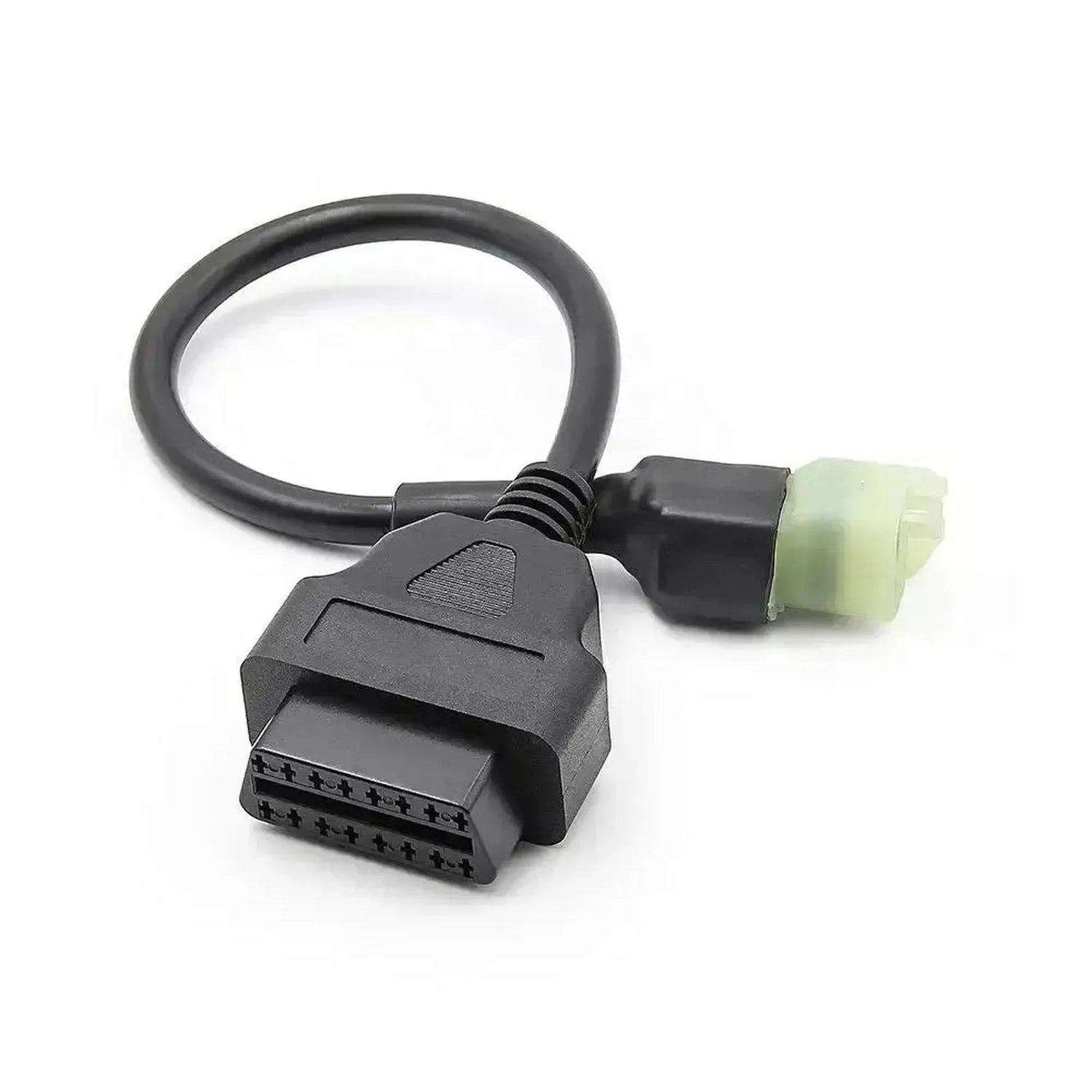

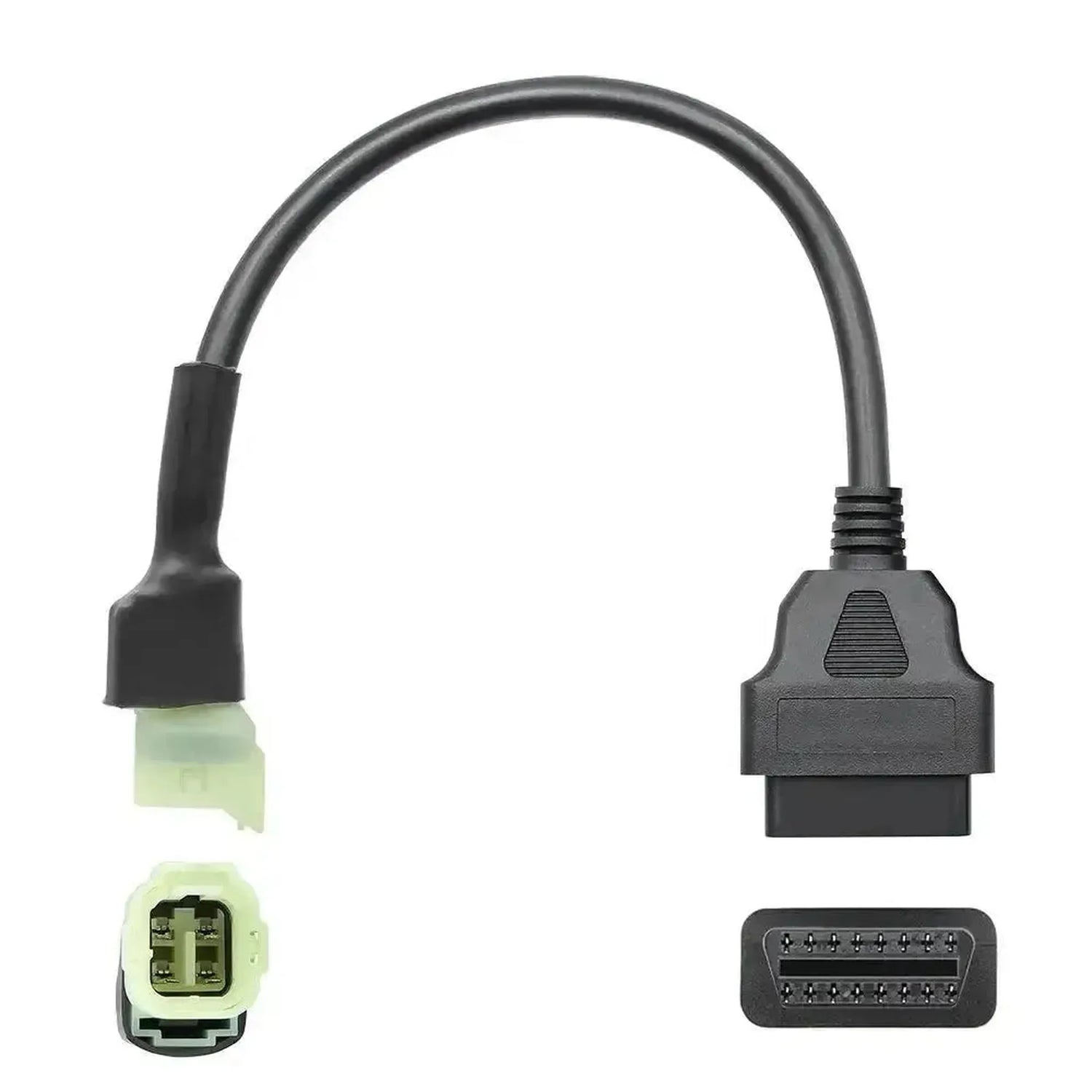

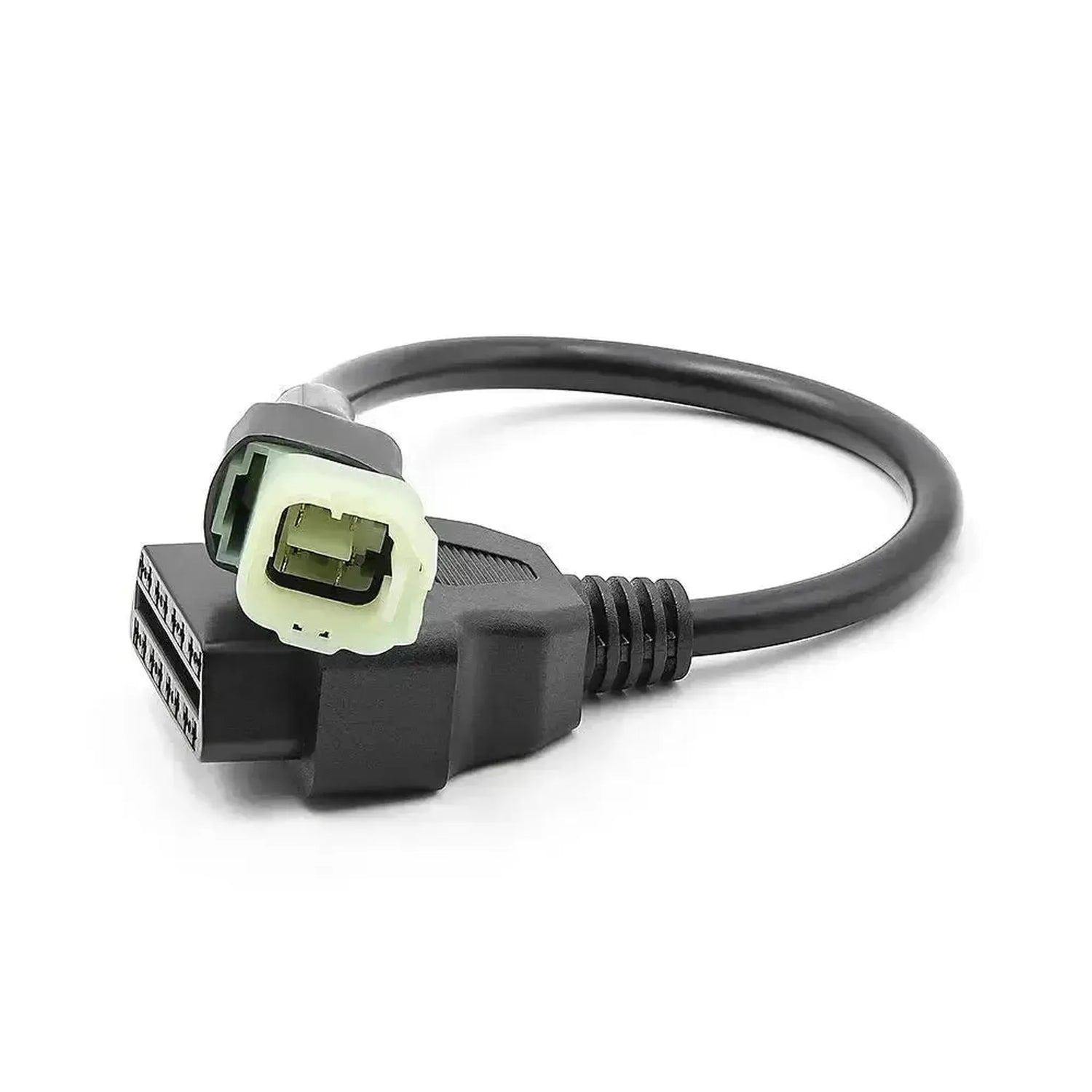

Honda 4-pins OBD – 16-pins OBD2 Adapter Cable | Motorcycle

Name: Honda 4-pins OBD – 16-pins OBD2 Adapter Cable | Motorcycle
Brand: AsTools
SKU: A0150
Price: 9.95 EUR
Availability: InStock
Rating: 4.33 (3 reviews)

3 reviews

€9,95 incl.

€8,22 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

Deze verloopkabel verbindt de 4-pins diagnoseaansluiting van Honda-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. Deze aansluiting heet bij Honda de DLC en zit meestal onder het zadel.

Honda gebruikte deze stekker op de modellen met injectie van vóór de Euro 5-norm. Met de kabel leest u via K-Line de foutcodes en live data uit het motormanagement. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf de Honda-diagnose ondersteunen.

PLUSPUNTEN

✔Maakt de 4-pins Honda-aansluiting bereikbaar voor uw bestaande OBD2-uitleesapparaat of interface.

✔Geschikt voor modellen van de CBR600RR en CBR1000RR tot de Grom en de Monkey.

✔U heeft geen apart Honda-testapparaat nodig om de aansluiting te bereiken.

✔De kabel werkt passief: Hij heeft geen software of eigen elektronica nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Honda-diagnose via deze 4-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.

✕Euro 5-modellen vanaf ongeveer 2020 hebben de 6-pins Euro 5-aansluiting; daarvoor is een andere kabel nodig.

✕Welke systemen u bereikt, verschilt per model, bouwjaar en uitleesapparaat.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een Honda met de 4-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele sensorwaarden bekijken.
Voertuiginfo: Software- en ECU-gegevens opvragen.
Servicereset: Waar het uitleesapparaat dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Verwijder het zadel en zoek de 4-pins DLC.
Kapje eraf: Haal de afdekkap van de aansluiting.
Aansluiten: Steek de 4-pins stekker van de kabel erin.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan.
Uitlezen: Zet het contact aan en kies Honda en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins Honda-diagnoseaansluiting (DLC). De kabel is geschikt voor onder meer de volgende modellen:

Honda:

CBR600RR: 2003 tot 2019.
CBR1000RR: 2004 tot 2016.
MSX125 (Grom): 2013 tot 2020.
Monkey: 2019 tot 2021.

💡

Goed om te weten: De 4-pins DLC zit bij veel Honda-modellen onder het zadel, in een rode stekkerbehuizing met afdekkap. Heeft uw Honda een 6-pins stekker, dan is het een Euro 5-model.

Verpakkingsinhoud

1x Honda 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: AsTools
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Adapter cable
The types of vehicles or machinery on which the cable can be used. This shows quickly whether it suits the vehicles entering your workshop.Vehicle types: Motorcycle and scooter

Connections

The connector on the side of your diagnostic tool or interface. Usually a 16-pin OBD2 connector.Tool-side connector: 16-pin OBD2 (J1962)
The data lines through which the cable passes signals. The vehicle and the tester must use the same communication method.Communication: K-line
