OBDSTAR  |  SKU: M005

OBDSTAR (M005) | Kawasaki 4+6-pins OBD – 16-pins OBD2 Adapter Cable | Motorcycle

€36,95 incl.
€30,54 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

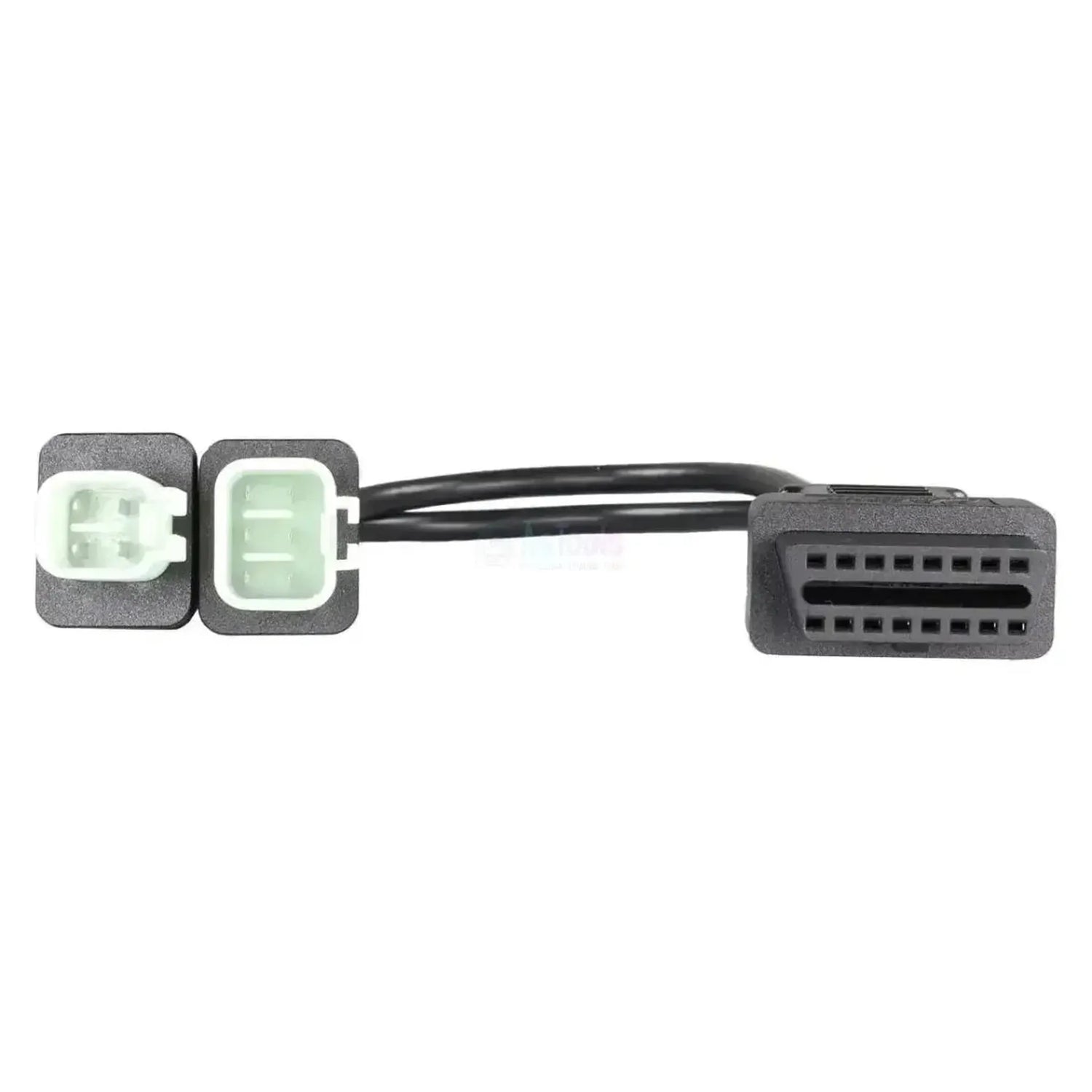

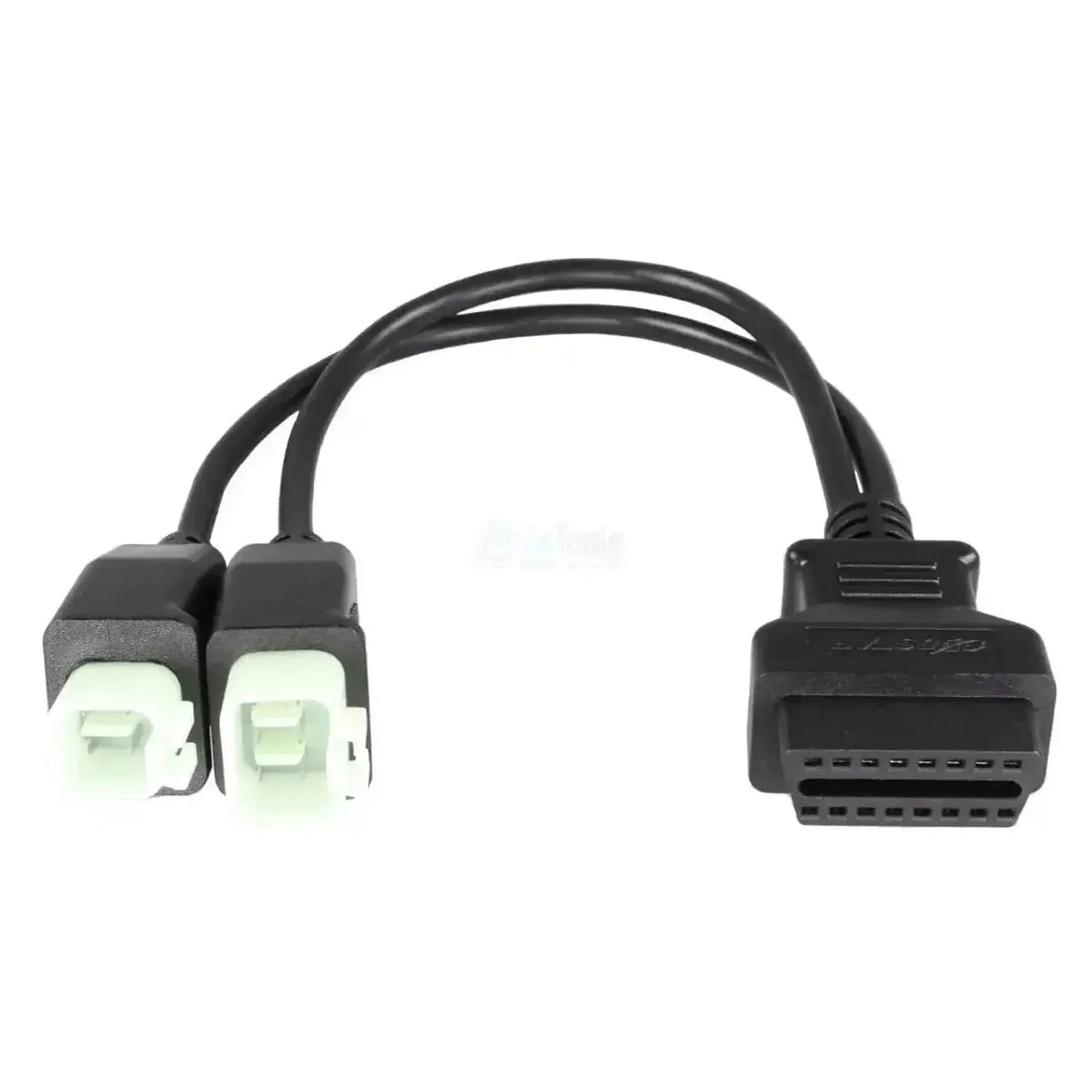

De OBDSTAR M005 heeft aan de voertuigzijde twee stekkers: Een 4-pins en een 6-pins Kawasaki-stekker. Aan de andere kant zit een 16-pins OBD2-aansluiting voor de hoofdkabel van uw OBDSTAR-toestel. De diagnoseaansluiting zit bij Kawasaki meestal onder het zadel.

OBDSTAR levert de M005 standaard mee met de MS50, de MS70, de MotoMaster en de IScan Japan. Ook de motorfiets-IMMO-kit voor de Key Master bevat deze kabel. Met de kabel leest u foutcodes en live data uit de Kawasaki. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Kawasaki-diagnose ondersteunen.

PLUSPUNTEN

✔Twee stekkers in één kabel: U sluit zowel de 4-pins als de 6-pins Kawasaki-aansluiting aan zonder van kabel te wisselen.
✔Hoort bij de standaarduitrusting van de MS50, MS70 en MotoMaster, dus u vervangt hiermee een verloren of beschadigde kabel.
✔De 16-pins kant past direct op de hoofdkabel van het OBDSTAR-toestel.
✔De kabel werkt passief: Hij heeft geen eigen voeding of software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Kawasaki-diagnose via deze aansluiting ondersteunen, want de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.
✕Kawasaki-motorfietsen met een 4+4-pins of 8-pins aansluiting hebben een andere kabel nodig.
✕Welke functies werken, hangt af van het model en van uw OBDSTAR-toestel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een Kawasaki met een OBDSTAR-uitleesapparaat uitlezen.

Regeleenheden die u kunt benaderen

  • Motormanagement: Injectie en ontsteking.
  • ABS: Op modellen met ABS.
  • Overige modules: Afhankelijk van het model.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Actuele waarden bekijken.
  • ECU-gegevens: Identificatie en softwareversie.
  • Servicefuncties: Waar het toestel ze biedt.

Zo gebruikt u hem

  1. Contact uit: Zet het contact uit voordat u aansluit.
  2. Aansluiting zoeken: Zoek de 4-pins of 6-pins stekker, vaak onder het zadel.
  3. Aansluiten: Steek de stekker van de kabel in de aansluiting.
  4. Toestel koppelen: Sluit de 16-pins kant aan op de hoofdkabel.
  5. Uitlezen: Zet het contact aan en kies Kawasaki en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins of 6-pins Kawasaki-diagnoseaansluiting. Voorbeelden van modellen met een van die aansluitingen:

Kawasaki met 4-pins aansluiting:

  • Ninja 300: Tweecilinder met de 4-pins aansluiting.

Kawasaki met 6-pins aansluiting:

  • Ninja ZX-10R: 2016 tot 2020.
  • ZX-14R (ZZR1400): Vanaf modeljaar 2016.
  • Z900: Vanaf modeljaar 2017, Euro 4-uitvoering.
  • Z900RS: Vanaf modeljaar 2018, Euro 4-uitvoering.
💡
Goed om te weten: Tel de pinnen van de aansluiting onder het zadel. Bij 4 of 6 pinnen gebruikt u de passende stekker van deze kabel.

Verpakkingsinhoud

  • 1x OBDSTAR (M005) | Kawasaki 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand
OBDSTAR
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type
Adapter cable

Suitable for

The brand of diagnostic tool the cable works with. A cable for one brand usually does not fit a tester of another brand.Compatible diagnostic tool
  • OBDSTAR
Whether the cable needs a separate power connection, for example via battery clamps. A passive cable works without one.Separate power supply required

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector
4+6-pin OBD
The connector on the side of your diagnostic tool or interface. Usually a 16-pin OBD2 connector.Tool-side connector
16-pin OBD2
The data lines through which the cable passes signals. The vehicle and the tester must use the same communication method.Communication
  • K-line

Size and weight

The weight of the cable or adapter.Weight
0.1 kg
Control units
Engine management unit
Model range
Models with 4-pin or 6-pin factory diagnostic port

Other specifications

Toepassing
Kawasaki-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
Aansluiting apparaatzijde
16-pins OBD2, naar de hoofdkabel van het toestel
Werking
Passief, geen protocolconversie
Segment
Motorfiets
Geschikt voor
OBDSTAR MS50, MS70, MotoMaster en IScan Japan
