Cojali | SKU: 2260104

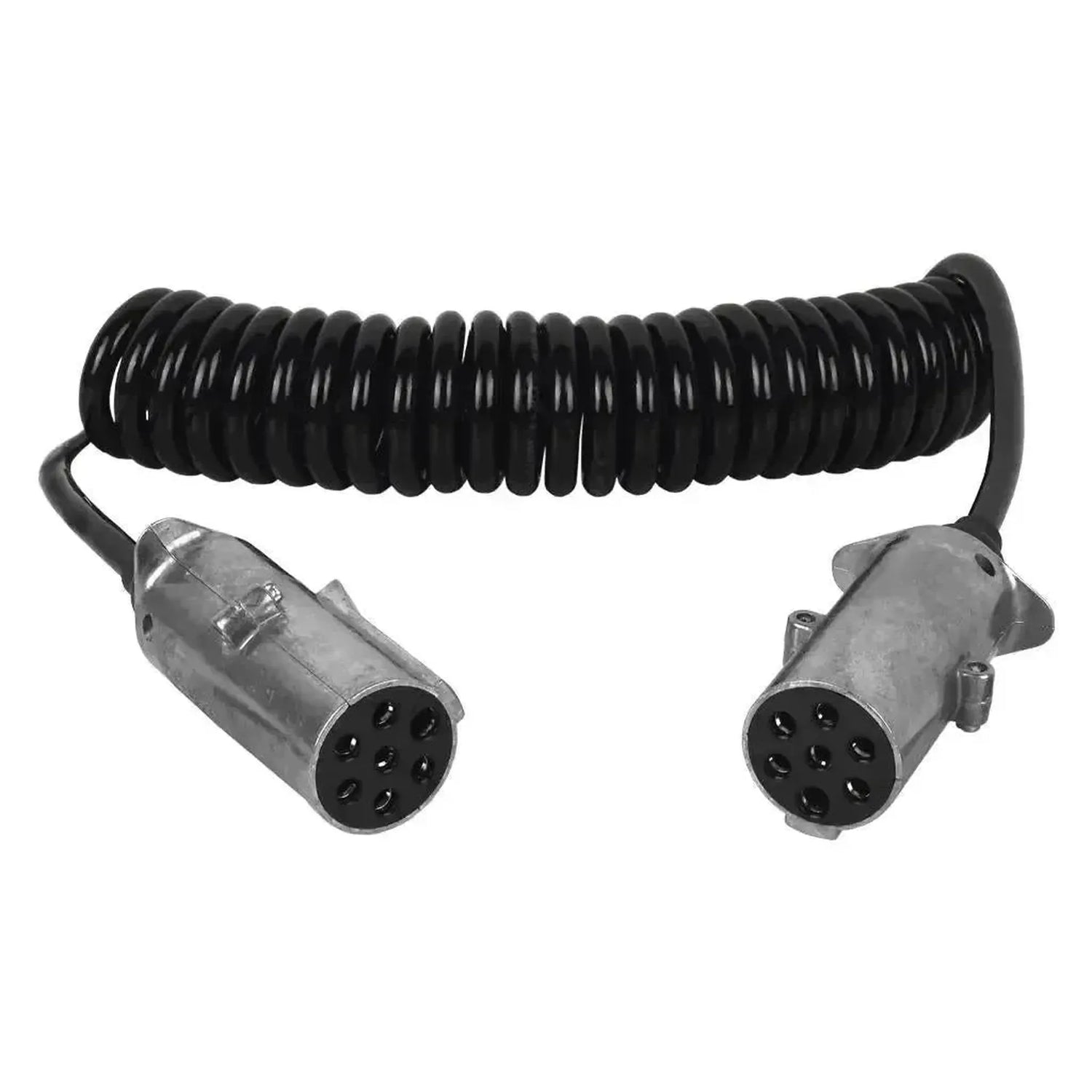

Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiral Cable | Trailer

Name: Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiral Cable | Trailer
Brand: Cojali
SKU: 2260104
Price: 67.95 EUR
Availability: InStock

€67,95 incl.

€56,16 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

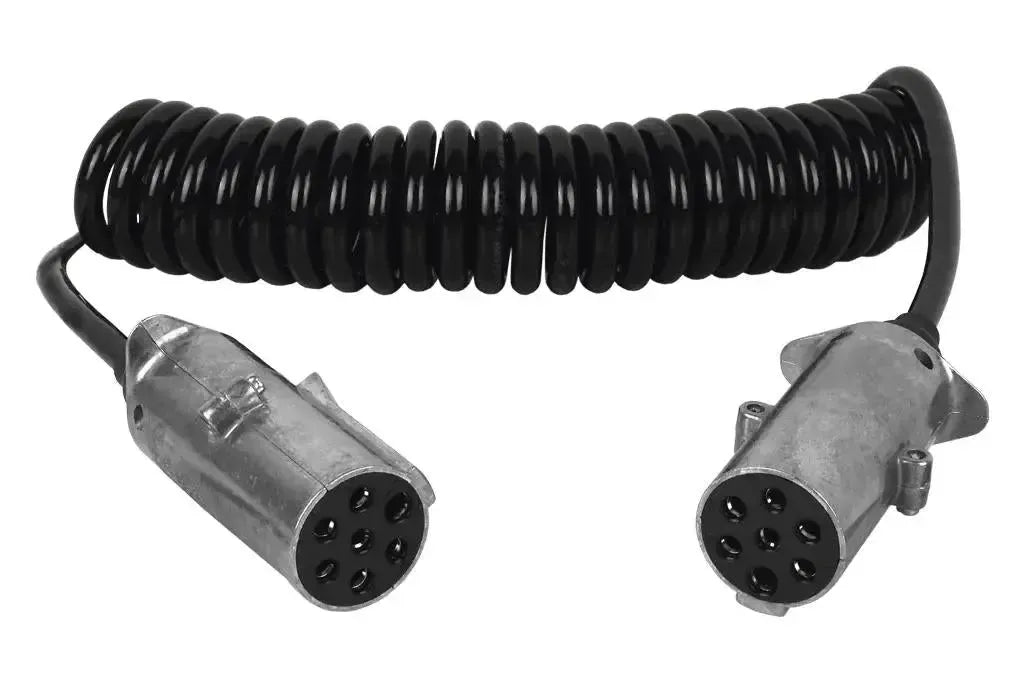

De Cojali 2260104 is een 24V-spiraalkabel met aan beide uiteinden een 7-pins Type N-stekker volgens ISO 1185. De kabel verbindt de 24N-aansluiting van de trekker met die van de trailer.

Via de 24N lopen volgens de norm de basisverlichting van de trailer: Knipperlichten, remlichten en de achterlichten met kentekenverlichting, plus de sturing van de trailerrem op pin 7. In de Cojali-catalogus staat de kabel ook als optionele kabel voor de Jaltest PTE.

PLUSPUNTEN

✔Verbindt de complete basisverlichting van de trailer via één 7-pins aansluiting.

✔Cojali vermeldt DAF 866483 als vergelijkbare referentie, zodat u een versleten kabel direct vervangt.

✔Aan beide uiteinden een Type N-stekker volgens de norm, dus de kabel werkt met elke 24N-aansluiting.

✔De maximale lengte van 4,1 m geeft ruimte bij het draaien van de combinatie.

AANDACHTSPUNTEN

✕Mistachterlicht, achteruitrijlicht en extra voeding lopen via de 24S; daarvoor is de 2260105 de juiste kabel.

✕Voor de EBS/ABS-verbinding heeft u een kabel met ISO 7638 nodig, zoals de 2260113.

✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

✕Beide uiteinden zijn Type N; voor een trekker met 15-pins aansluiting heeft u een andere kabel nodig.

Toepassingen en functionaliteiten

De kabel verbindt de 24N-aansluiting van trekker en trailer, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Pin 3 en 5: Knipperlicht links en rechts.
Pin 2 en 6: Achterlichten links en rechts.
Pin 4: Remlichten.
Pin 7: Sturing trailerrem.
Pin 1: Massa.

Wat u kunt doen

Aankoppelen: Trekker en trailer elektrisch verbinden.
Testen: Met Jaltest PTE de signalen aflezen.
Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en recht zijn.
Aansluiting zoeken: Zoek de 24N op trekker en trailer.
Trailerzijde aansluiten: Steek een stekker in de 24N van de trailer.
Trekkerzijde aansluiten: Steek de andere stekker in de trekker of PTE.
Functies nalopen: Controleer knipperlichten, remlicht en achterlichten.

Compatibele voertuigen en toepassingen

Bepalend is de 7-pins Type N-aansluiting volgens ISO 1185. De kabel past op trekkers en trailers die allebei die aansluiting hebben.

ISO 1185:

Trekkers en trailers met 24N-aansluiting: Volgens ISO 1185.

💡

Goed om te weten: De Type N en de Type S zijn allebei 7-pins, maar volgens de norm verschillend uitgevoerd en anders bezet. Kijk op de trailer welke contactdoos u wilt verbinden; voor de 24S is de 2260105 de juiste kabel.

Verpakkingsinhoud

1x Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiraalkabel | Trailer

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: Cojali
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Coiled cable

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector: 7-pin Type-N (ISO 1185)
The on-board voltage at which the cable works. Lorries and trailers usually use 24 V.Voltage: 24 V
The temperature range within which the cable can be used safely.Operating temperature: -40 to 80 °C

Size and weight

The length of the cable. A longer cable gives more freedom of movement with a port that is difficult to reach.Cable length: 410 cm
The weight of the cable or adapter.Weight: 0.847 kg
Reference number: 2,260,104
