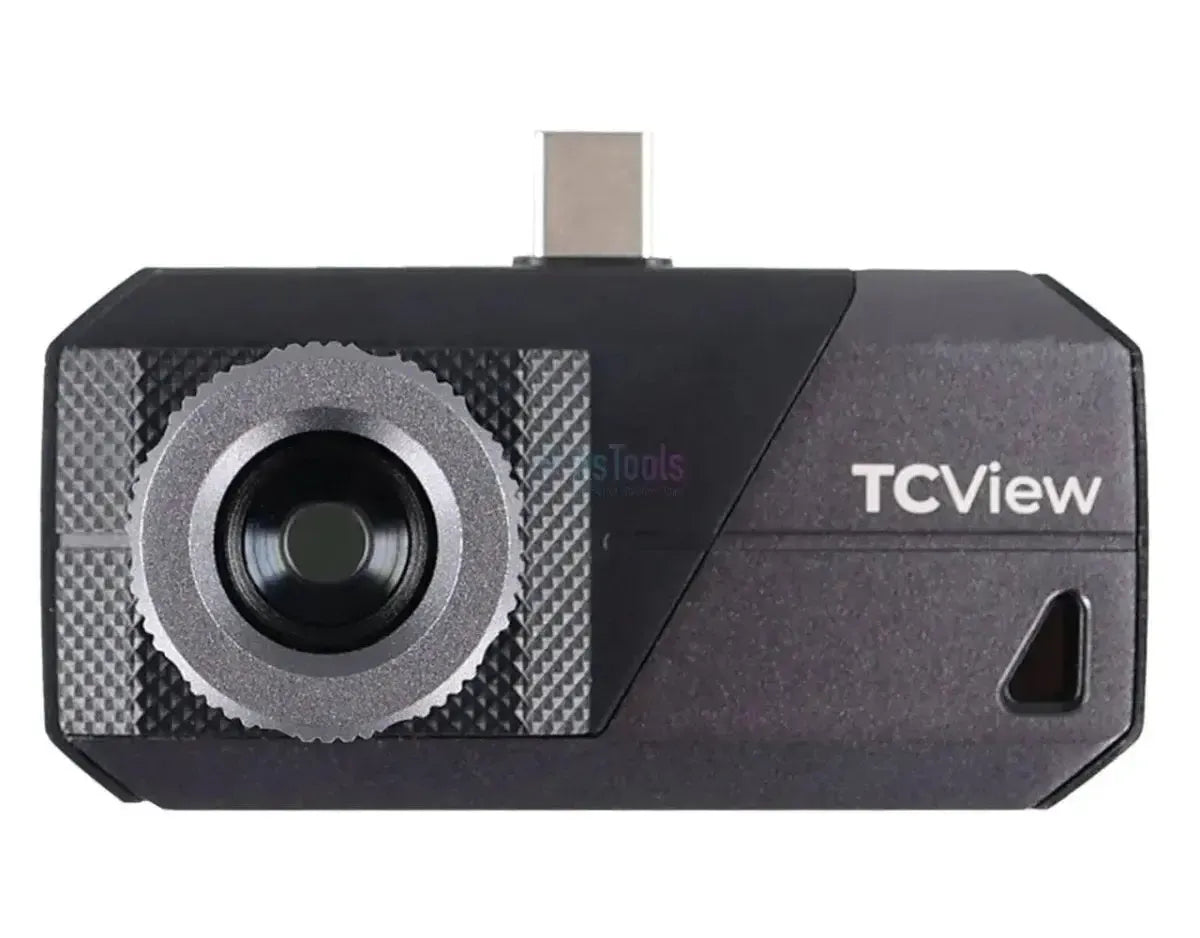

De Topdon TCView TS001 is een warmtebeeldcamera met scherpstelbare 9 mm-lens voor Android-telefoons, tablets en Windows-pc's. U sluit hem aan via USB-C en bekijkt het beeld in de TopInfrared-app of de TCView-software. Door de smalle beeldhoek van 13° × 10° ziet u ook op grotere afstand details.

De sensor meet 256 × 192 pixels met een NETD onder 40 mK en 25 beelden per seconde. Hij meet van −20 tot 550 °C met ±3 °C of ±3% nauwkeurigheid, en de scherpstelring werkt van 0,1 tot 500 meter. Met tien paletten, temperatuuralarm en rapportfunctie is hij geschikt voor inspectie dichtbij én op afstand.

PLUSPUNTEN

✔Scherpstelbare lens — 9 mm met focusring, scherp van 0,1 tot 500 m.

✔Smalle beeldhoek — 13° × 10° voor details op afstand.

✔Tot 550 °C — Met temperatuuralarm en rapportfunctie.

✔Klein en licht — 45 gram, met telefoonhouder en draagkoffer.

AANDACHTSPUNTEN

✕Geen iOS — Werkt met Android en Windows, niet met iPhone.

✕Telefoon of pc nodig — Geen eigen scherm of accu.

✕Nauwkeurigheid ±3 °C — Iets ruimer dan bij de groothoekmodellen.

✕Smal beeld dichtbij — Voor een hele motorruimte op korte afstand is een groothoek handiger.

Toepassingen en functionaliteiten

De TS001 is de keuze als u niet alleen dichtbij, maar ook op afstand temperatuurverschillen wilt zien.

Toepassingen

Voertuig: Remmen, uitlaat, koeling en elektrische verbindingen.
Op afstand: Daken, gevels, installaties en dieren in het veld.
Gebouw: Isolatielekken, vochtplekken en vloerverwarming.
Elektrische installaties: Warme verbindingen in kasten en verdeelinrichtingen.

Meten en analyseren

Modi: Observatie, meting, doel en kompas.
Paletten: Tien kleurpaletten (Android).
Dual light: Warmtebeeld gecombineerd met de telefooncamera.
Analyse: Temperatuuralarm, kleurbalk, golfvormgrafiek en rapporten.

Zo gebruikt u hem

App installeren: Installeer TopInfrared (Android) of TCView (Windows).

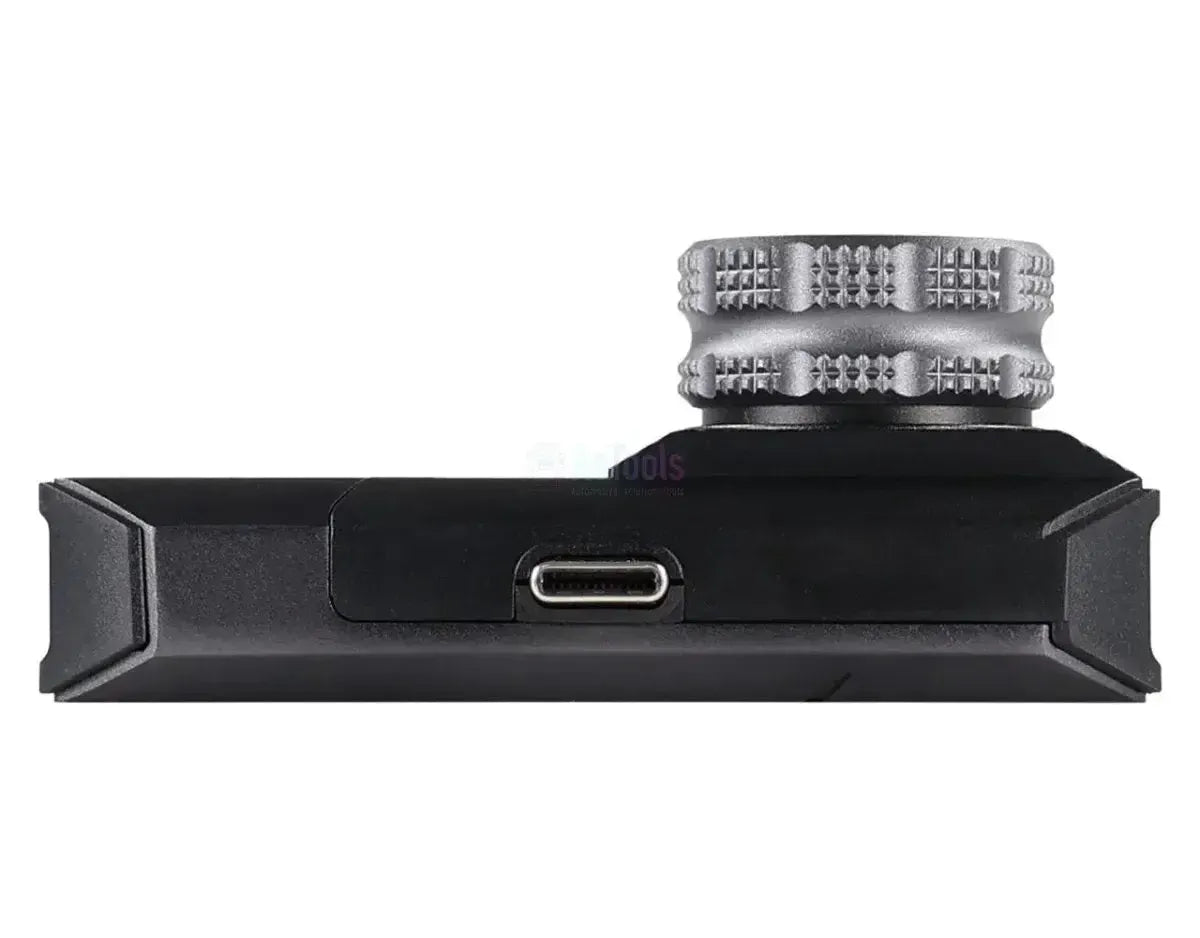

Aansluiten: Via USB-C, zo nodig met de verlengkabel en telefoonhouder.

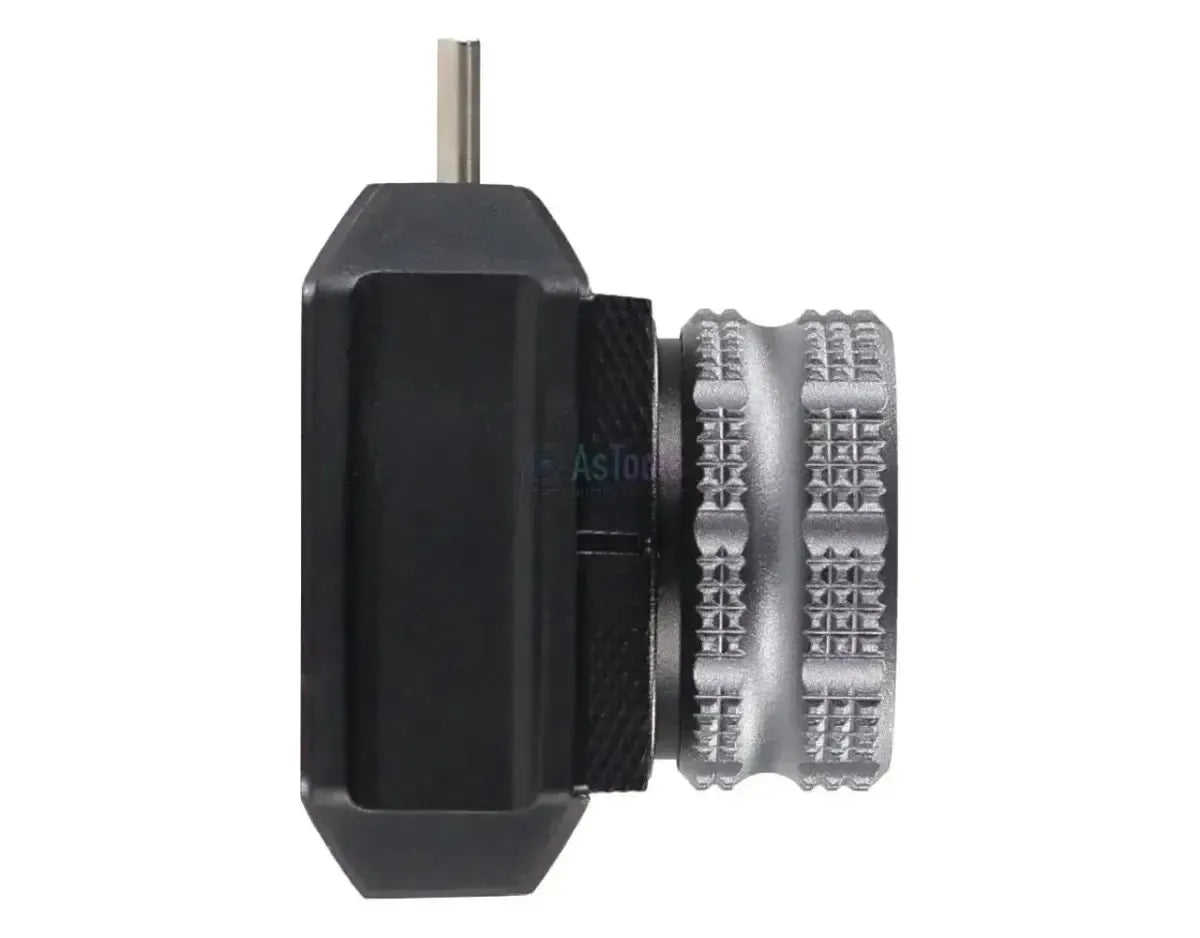

Scherpstellen: Draai aan de focusring tot het beeld scherp is.
Meten en vastleggen: Kies een modus, meet en sla op als foto, video of rapport.

Speciale functies en mogelijkheden

De TS001 onderscheidt zich van de andere telefooncamera's door zijn lens.

Handmatige scherpstelling: Scherp beeld dichtbij en tot 500 m afstand.
Telefoonhouder: Camera en telefoon vormen één geheel.
Temperatuurresolutie 0,1 °C: Kleine verschillen worden zichtbaar.
Lensdop: Beschermt de lens tijdens transport.

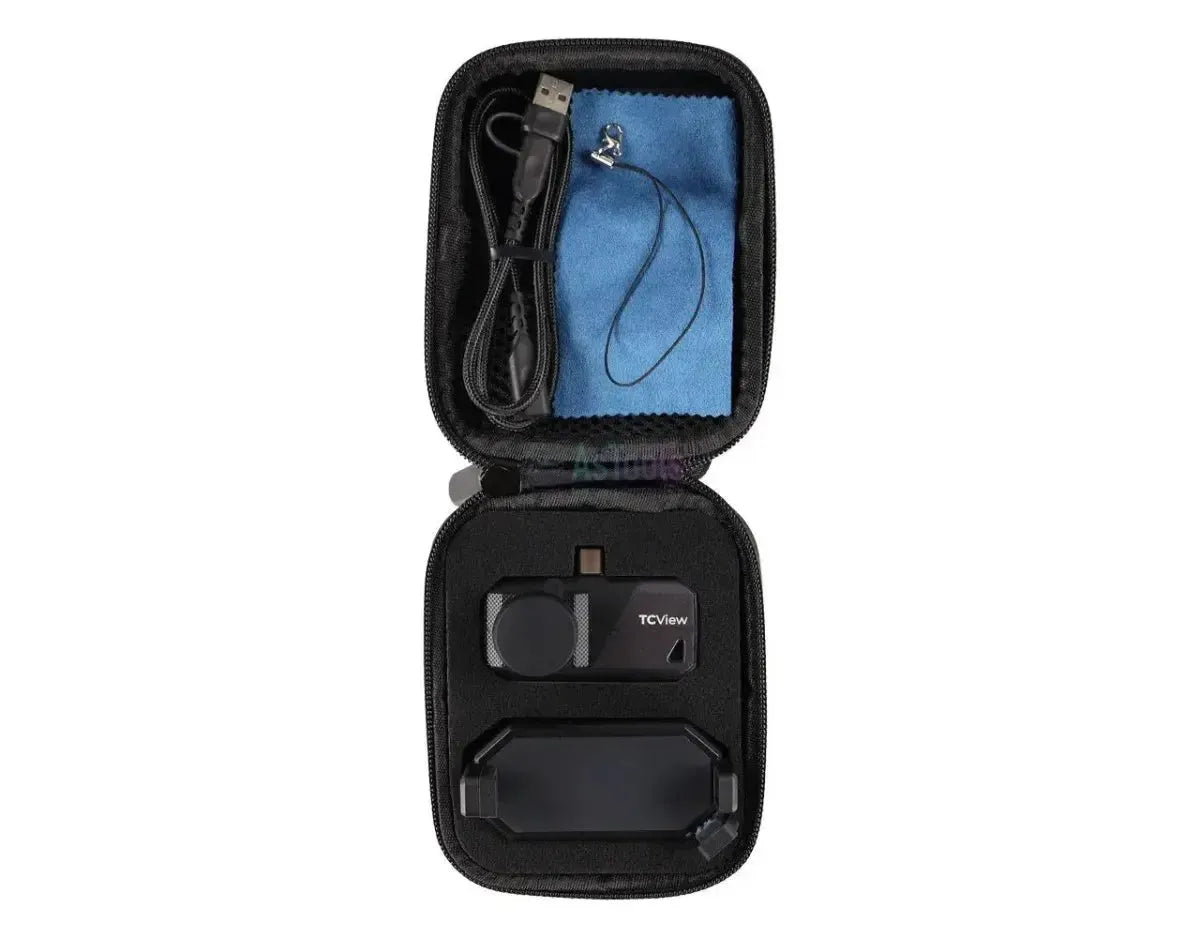

Verpakkingsinhoud

1x Topdon TCView TS001 warmtebeeldcamera
1x USB-datakabel (verlenging 50 cm)
1x Lensdop
1x Telefoonhouder
1x Reinigingsdoek
1x Snelstartgids

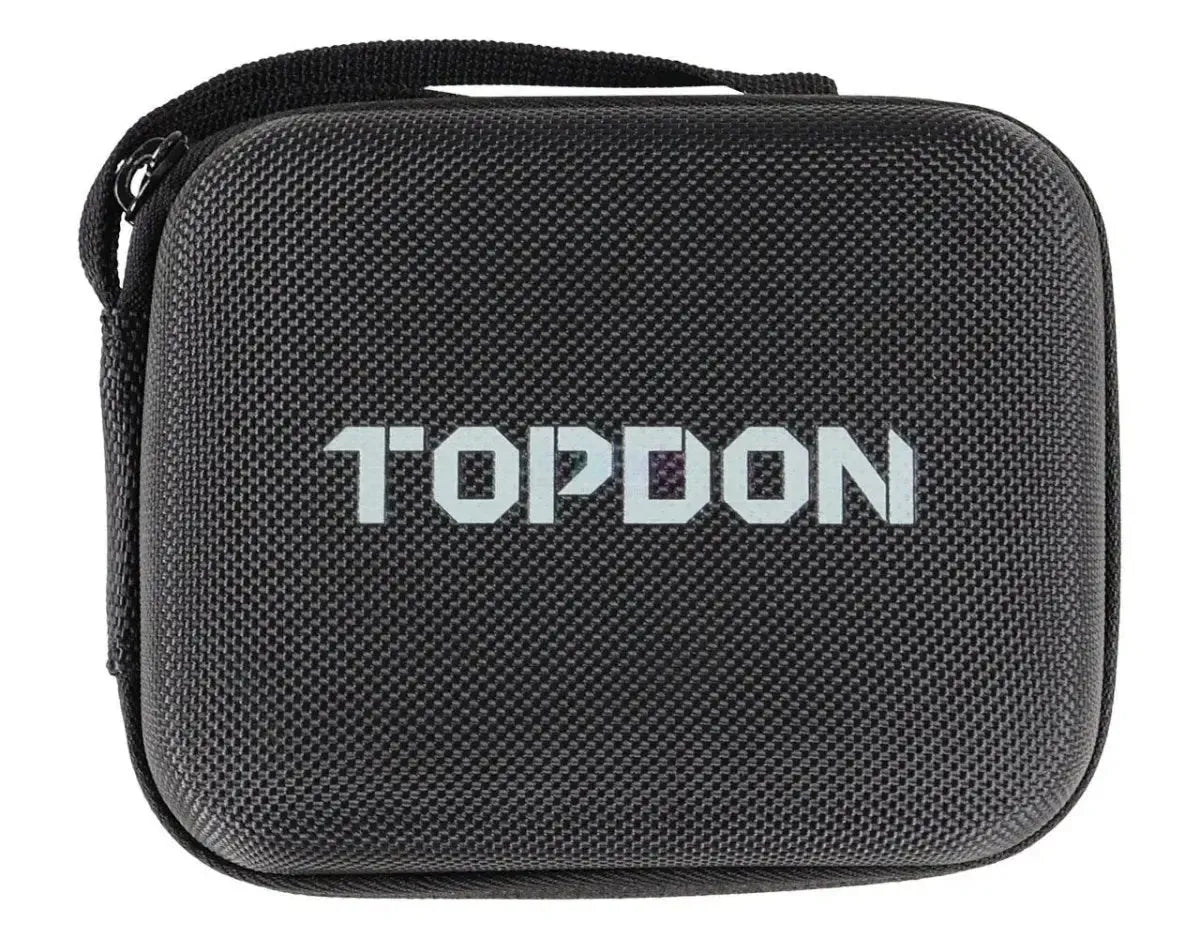

1x Draagkoffer

💡

Goed om te weten: Stel bij elke nieuwe afstand opnieuw scherp. Een onscherp warmtebeeld geeft niet alleen een vaag plaatje, maar ook een te lage temperatuur bij kleine hotspots.

Technical specifications

General

The manufacturer of the thermal imaging camera.Brand: Topdon
A standalone handheld camera, a camera that connects to your phone, or a monocular for viewing at distance. This determines how and where you use it.Type of camera: Smartphone camera


The number of pixels in the thermal sensor. More pixels mean sharper detail of small hot spots.Thermal image resolution: 256 x 192 pixels
The smallest temperature difference the camera can detect. A lower figure means finer differences are visible.Thermal sensitivity (NETD): 40 mK
The number of images the camera produces per second. A higher rate gives smoother images when moving.Frame rate: 25 Hz
How wide the camera's view is. A wide field of view suits close work, a narrow one suits viewing at distance.Field of view: 13° x 10°
The focal length of the lens. A longer focal length lets you view further away, but with a narrower image.Focal length: 9 mm
Whether the lens has a fixed focus or can be adjusted manually.Focusing: Adjustable
How many colour displays you can choose, such as iron red or white hot. This lets you pick what works best.Number of colour palettes: 10 palettes
The maximum distance at which you can detect a warm object such as a person or animal.Detection range: 500 m

Measurement and functions

The lowest and highest temperature the camera can measure. Important for hot components such as exhausts.Temperature range: -20 to 550 °C
How much the measured temperature may deviate from the actual temperature.Accuracy: ±3 °C or ±3%
The camera warns you when a temperature exceeds or falls below a set limit.Temperature alarm: Yes
You can create a report from your measurements, for example to show a customer.Report creation: Yes
Software on your computer lets you review images later and analyse temperatures.PC analysis software: Yes

Connectivity

The devices the camera can connect to or be used with via the app.Compatible with: Android
Windows

Dimensions and weight

The length, width and height of the camera.Dimensions: 70 x 28 x 44 mm
How heavy the camera is. A lighter camera remains comfortable to hold over time.Weight: 45 g
