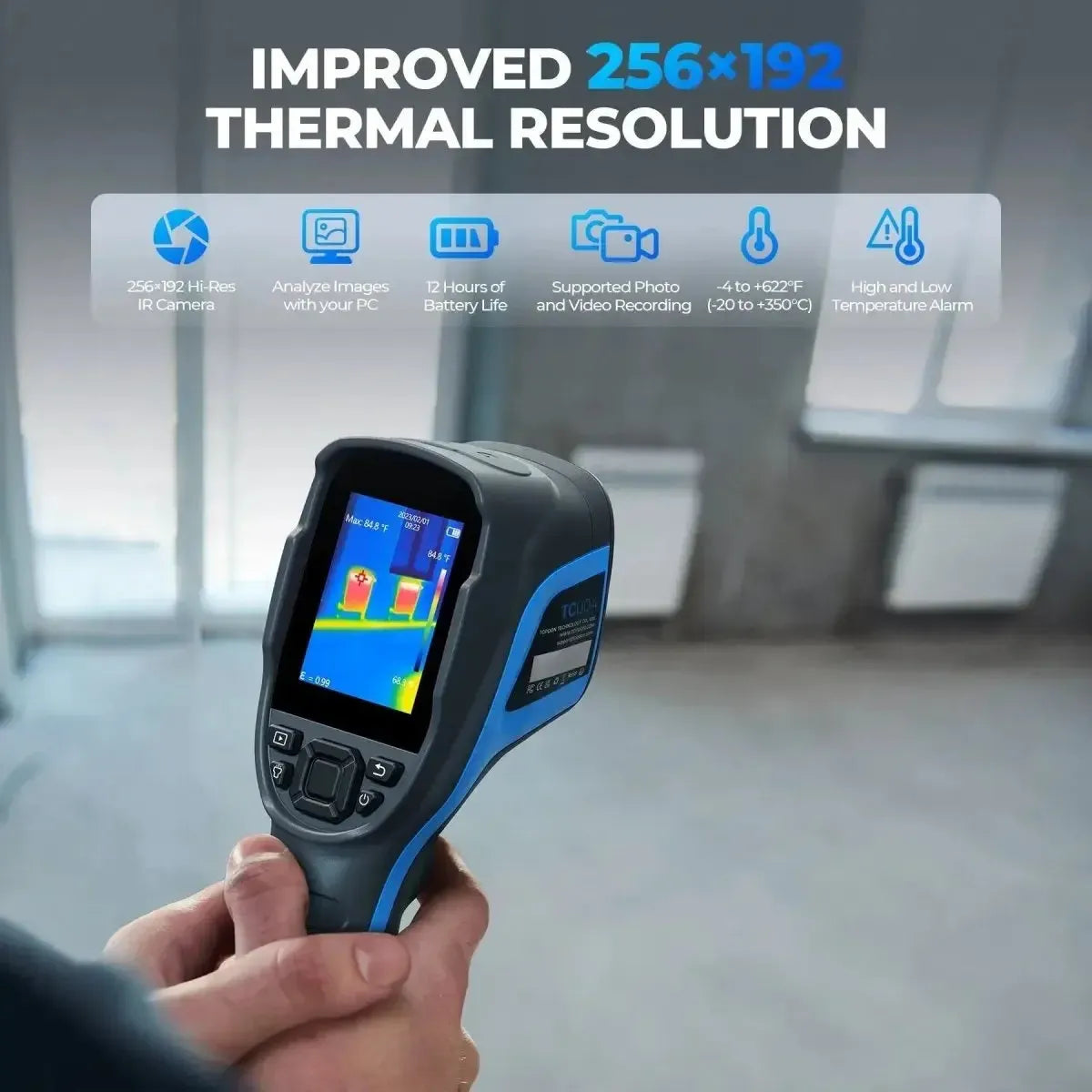

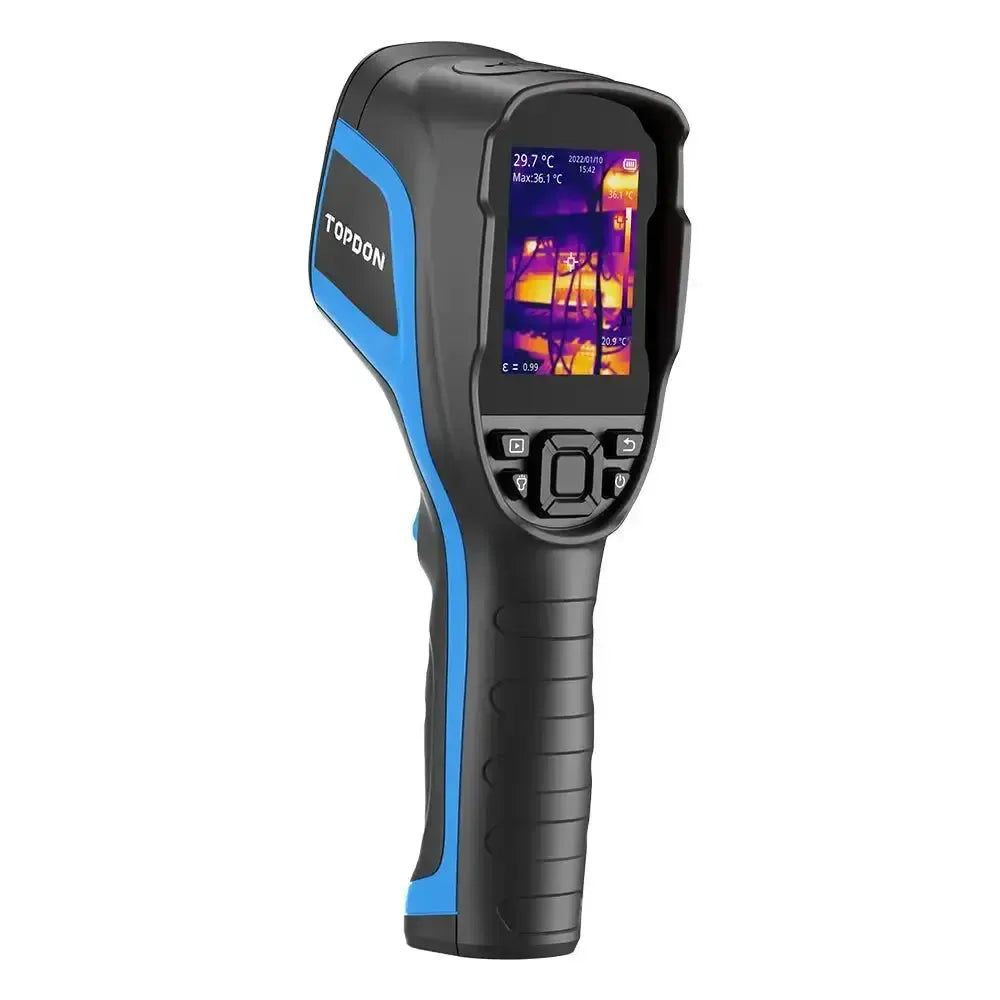

De Topdon TC004 is een zelfstandige warmtebeeldcamera met een eigen 3,5-inch scherm van 640 × 480. De sensor meet 256 × 192 pixels, met TISR-beeldverbetering tot 512 × 384, een NETD van 40 mK en 25 beelden per seconde. Het brede beeldveld van 56° × 42° brengt een hele motorruimte in beeld.
Hij meet van −20 tot 550 °C met ±2 °C of ±2% nauwkeurigheid. Opnames gaan naar 64 GB intern geheugen, en via wifi stuurt u ze naar de TopInfrared-app. Een rode laserpointer wijst aan wat u meet en de accu van 5000 mAh gaat 8,5 uur mee. Hij is IP54 en doorstaat een val van 2 meter.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De TC004 is bedoeld voor wie dagelijks met warmtebeeld werkt en een los meetinstrument wil, zonder telefoon in de motorruimte.
Toepassingen in de werkplaats
- Motor en uitlaat: Een cilinder die niet meedoet of een verstopte katalysator.
- Koeling: Thermostaat, radiator en waterpomp.
- Remmen en lagers: Vastlopende remklauwen en warme wiellagers.
- Elektrisch systeem: Warme zekeringen en verbindingen bij sluipverbruik.
Meten en analyseren
- Automatisch: Middenpunt, warmste en koudste punt.
- Beeldverbetering: TISR voor scherpere details.
- Opslag: 64 GB intern geheugen.

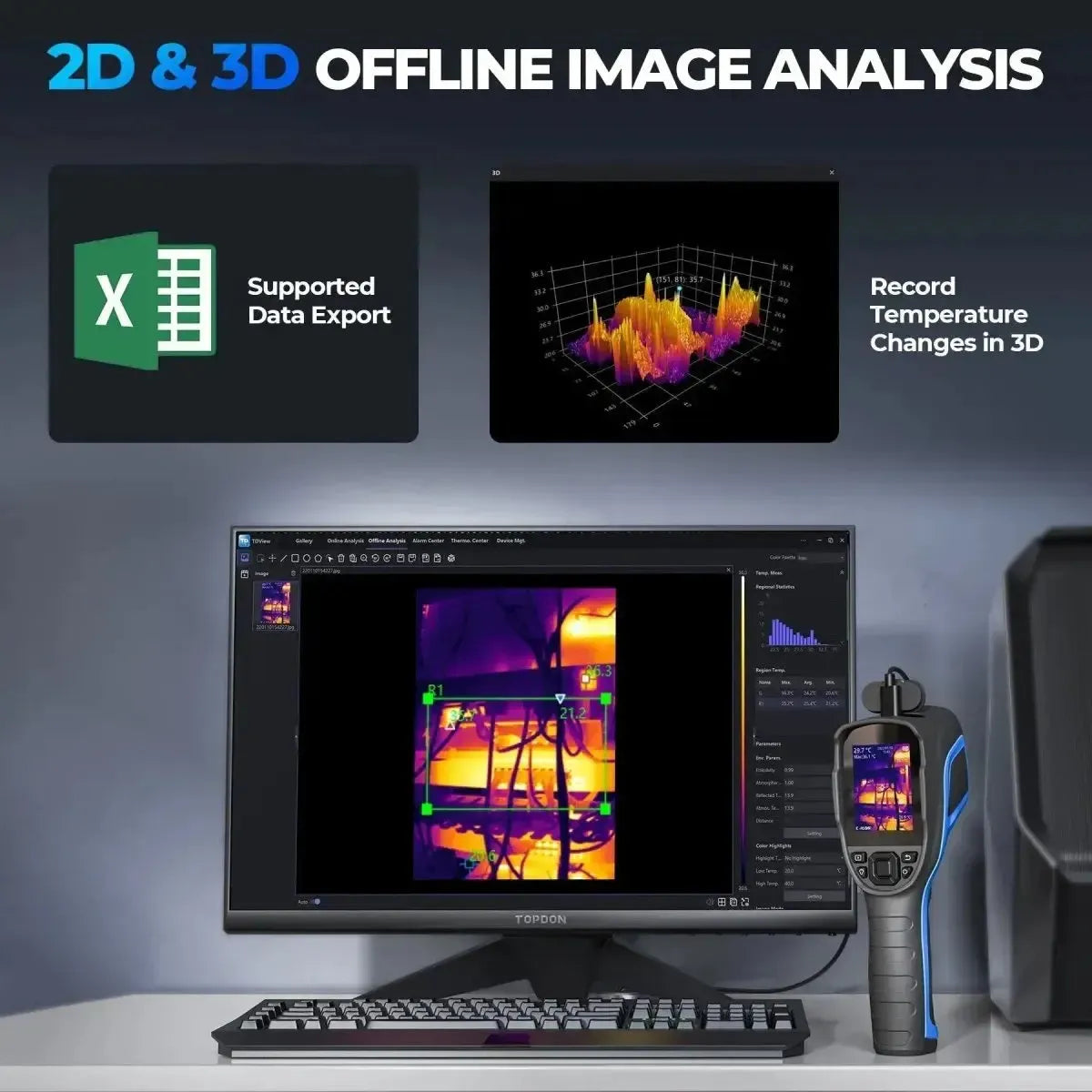

- Overdracht: Wifi naar TopInfrared, usb naar TopView op de pc.
Zo gebruikt u hem
- Opladen: Laad de accu van 5000 mAh volledig op (circa 2 uur).
- Inschakelen en richten: Richt de camera; de laser wijst het meetpunt aan.
- Meten: Lees de temperaturen af op het scherm.

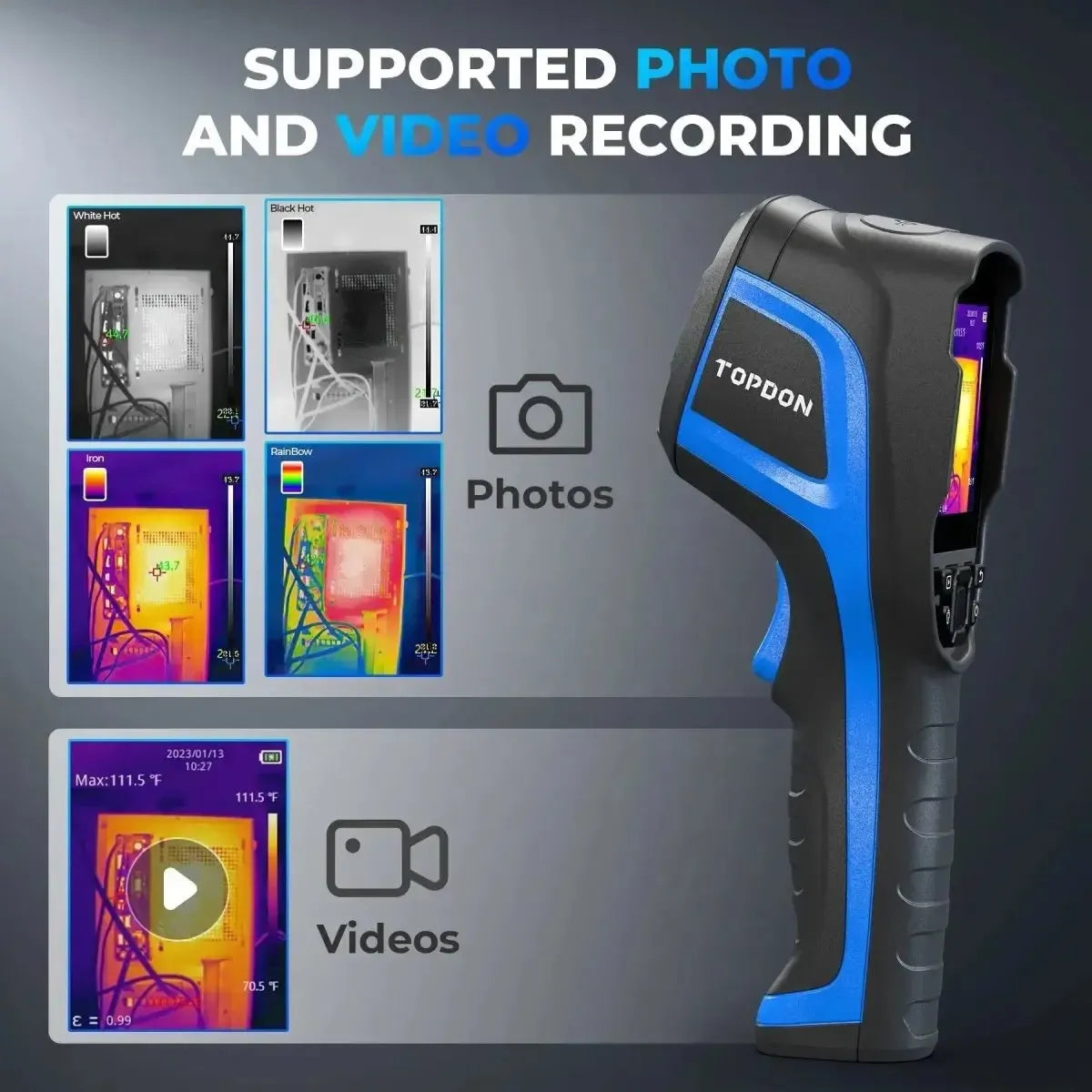

- Vastleggen en delen: Sla op en zet de beelden via wifi of usb over.
Speciale functies en mogelijkheden
De TC004 is een complete warmtebeeldcamera voor dagelijks gebruik.
- Laserpointer en led: Aanwijzen en bijlichten in een donkere motorruimte.
- Wifi en usb: Beelden naar app of pc zonder kaart te wisselen.
- Lange accuduur: 8,5 uur op een lading.
- Kalibratiecertificaat: Meegeleverd in de doos.

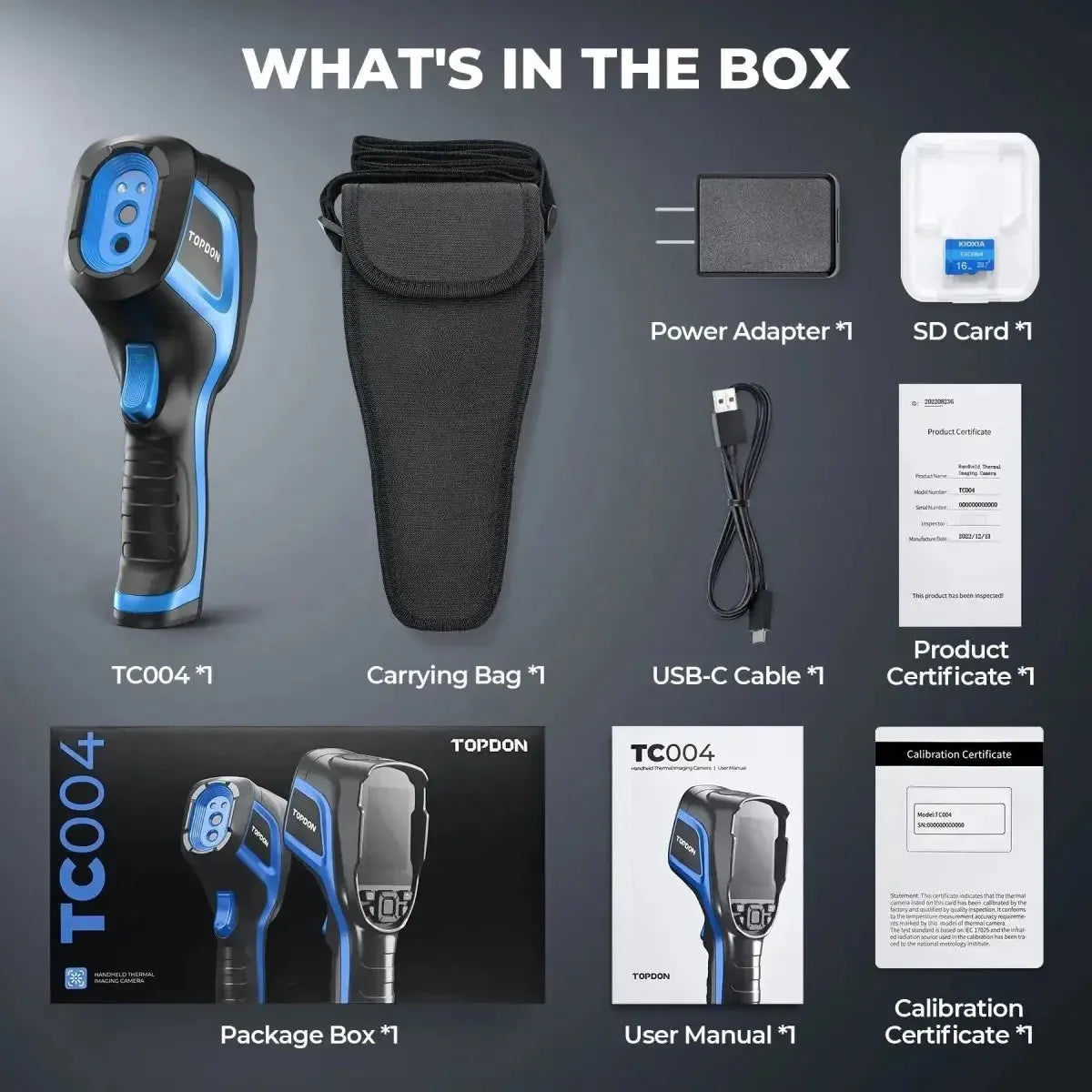

Verpakkingsinhoud
- 1x Topdon TC004 warmtebeeldcamera
- 1x Universele reisadapter
- 1x USB-A-naar-USB-C-kabel
- 1x Opbergtas
- 1x Productcertificaat
- 1x Kalibratiecertificaat
- 1x Gebruikershandleiding
Technical specifications
General
- The manufacturer of the thermal imaging camera.Brand
- Topdon
- A standalone handheld camera, a camera that connects to your phone, or a monocular for viewing at distance. This determines how and where you use it.Type of camera
- Handheld camera
- The number of pixels in the thermal sensor. More pixels mean sharper detail of small hot spots.Thermal image resolution
- 256 x 192 pixels
- The smallest temperature difference the camera can detect. A lower figure means finer differences are visible.Thermal sensitivity (NETD)
- 40 mK
- The number of images the camera produces per second. A higher rate gives smoother images when moving.Frame rate
- 25 Hz
- The focal length of the lens. A longer focal length lets you view further away, but with a narrower image.Focal length
- 3.2 mm
- Whether the lens has a fixed focus or can be adjusted manually.Focusing
- Fixed focus
- The size of the built in screen. Cameras for smartphones use your phone's screen instead.Screen diagonal
- 3.5 inch
Measurement and functions
- The lowest and highest temperature the camera can measure. Important for hot components such as exhausts.Temperature range
- -20 to 550 °C
- How much the measured temperature may deviate from the actual temperature.Accuracy
- ±2 °C or ±2%
- The camera warns you when a temperature exceeds or falls below a set limit.Temperature alarm
- Yes
- You can create a report from your measurements, for example to show a customer.Report creation
- Yes
- Software on your computer lets you review images later and analyse temperatures.PC analysis software
- Yes
Connectivity
- How much space is available for storing photos and videos.Storage
- 64 GB
Battery
- How long you can use the camera on a full battery.Operating time
- 8.5 hours
- How much energy the battery can store. A higher mAh figure usually means longer operation.Battery capacity
- 5000 mAh, 8,5 uur, laden circa 2 uur
Dimensions and weight
- The length, width and height of the camera.Dimensions
- 240 x 70 x 90 mm
- How heavy the camera is. A lighter camera remains comfortable to hold over time.Weight
- 520 g
- How well the camera is protected against dust and water. A higher IP rating withstands heavier use.Protection rating
- IP54
- Pixel pitch
- 12 µm
Other specifications
- Type
- Handheld warmtebeeldcamera
- Infraroodresolutie
- 256 × 192, TISR 512 × 384
- Beeldveld
- 56° × 42°
- Scherm
- 3,5 inch, 640 × 480
- Verbinding
- Wifi (TopInfrared) en usb (TopView)
- Extra
- Rode laserpointer en led
- Beschermingsklasse
- IP54, valtest 2 m
