OBDSTAR | SKU: M075

OBDSTAR (M075) | Toyota/Yanmar 6-pins OBD – 16-pins OBD2 Adapter Cable | Internal combustion engine

Name: OBDSTAR (M075) | Toyota/Yanmar 6-pins OBD – 16-pins OBD2 Adapter Cable | Internal combustion engine
Brand: OBDSTAR
SKU: M075
Price: 27.95 EUR
Availability: InStock

€27,95 incl.

€23,10 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

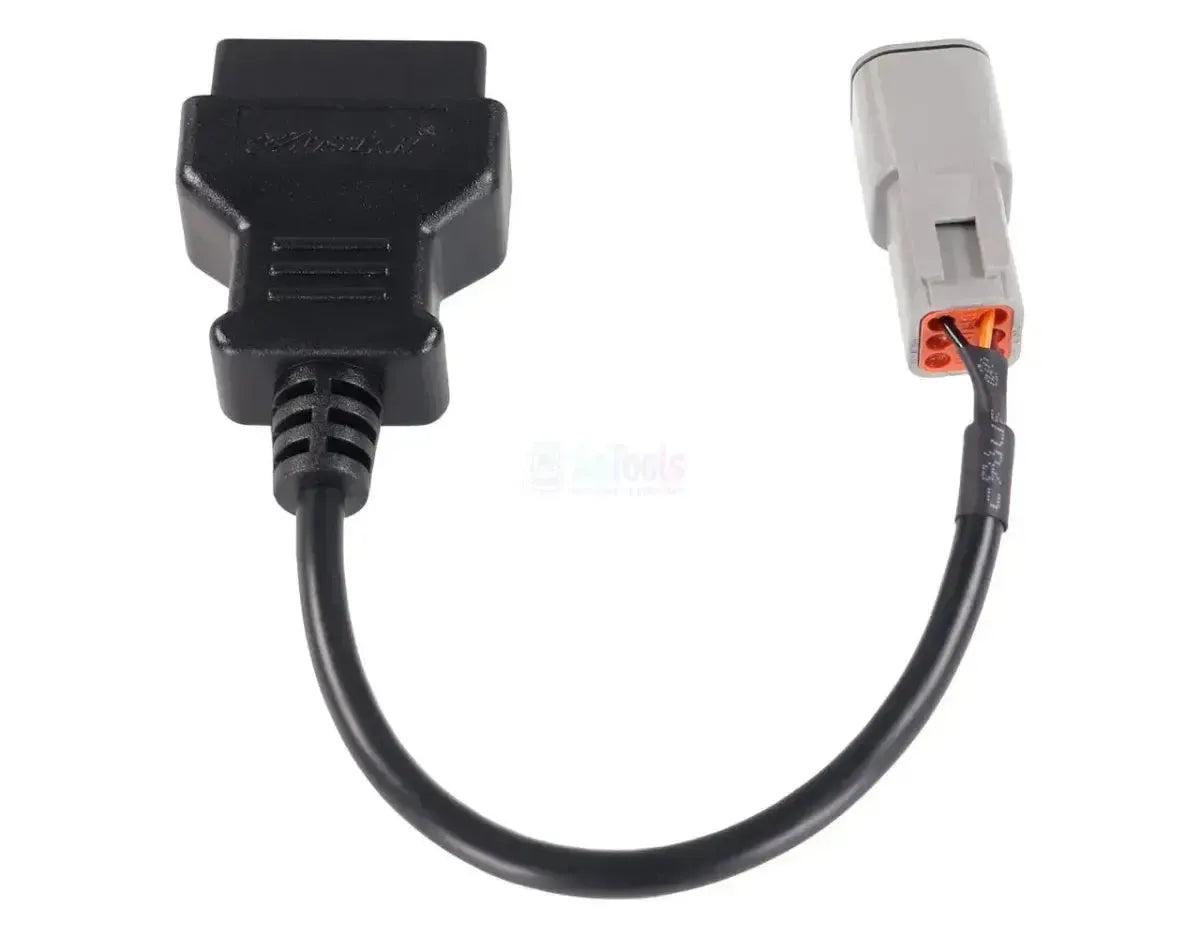

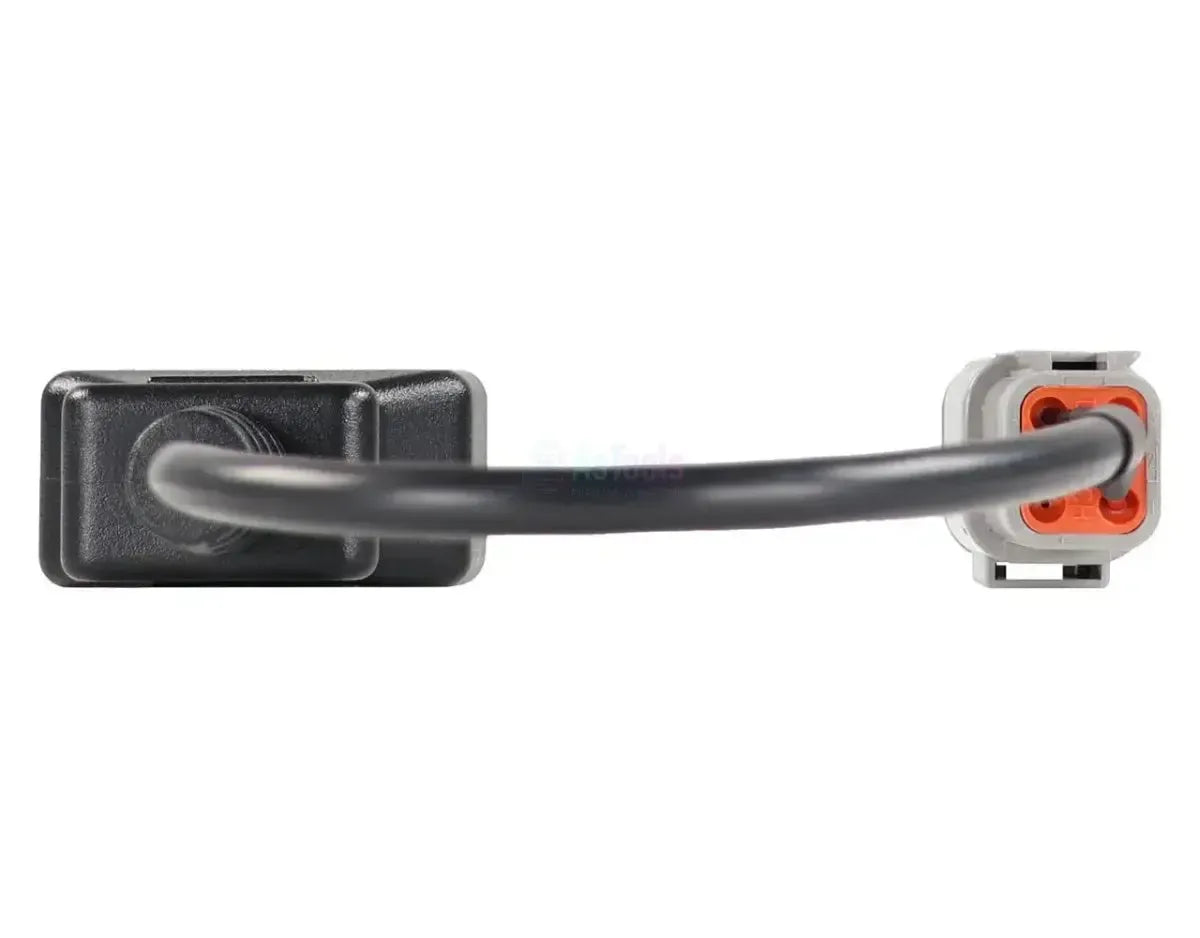

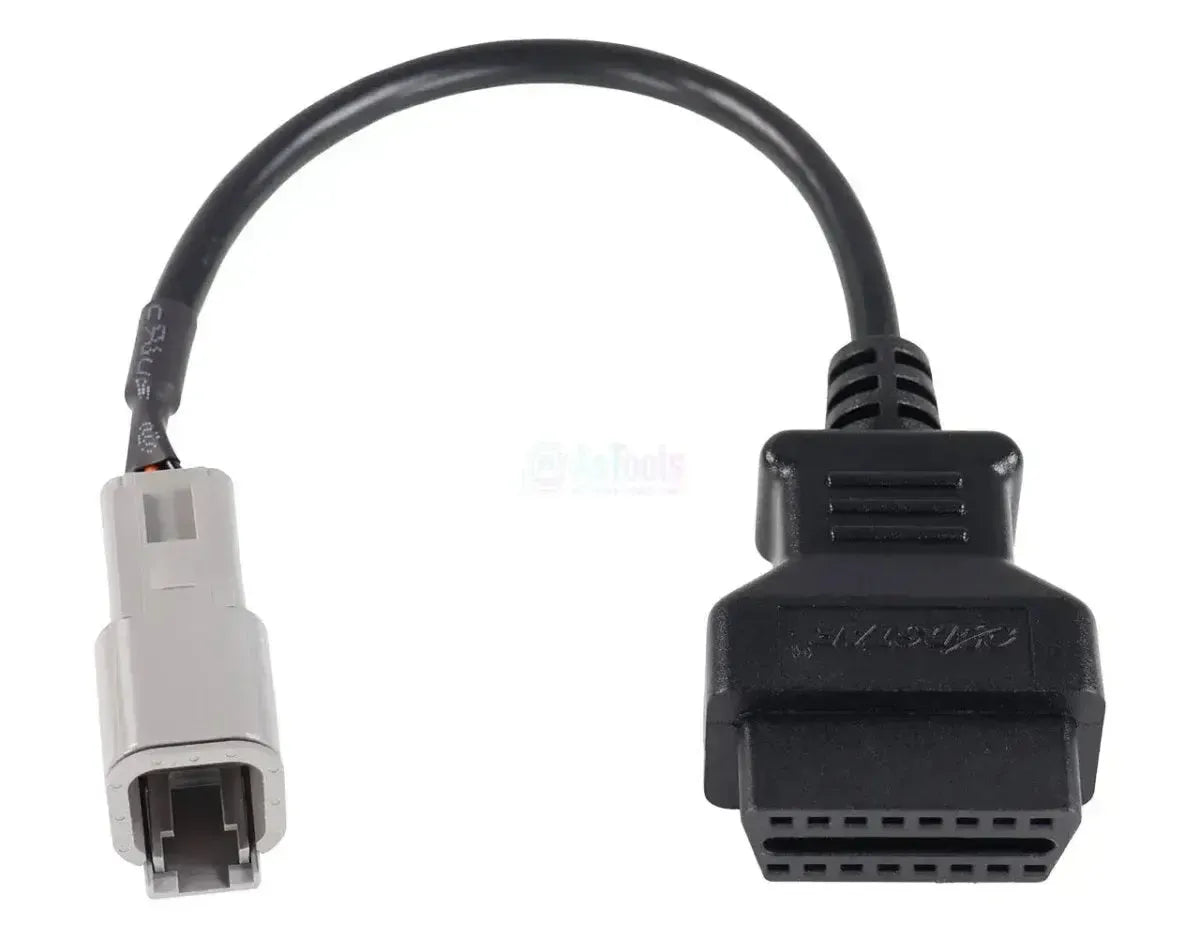

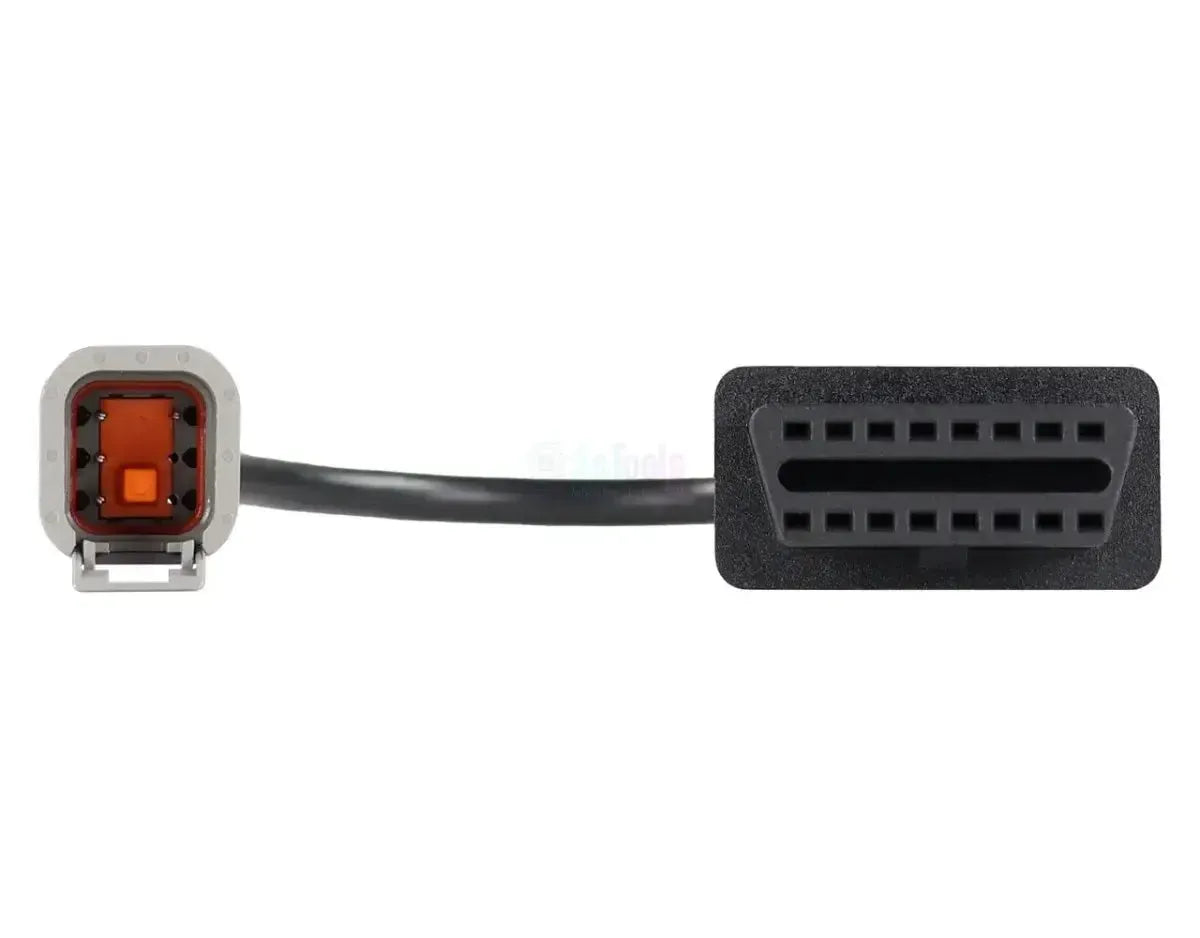

De OBDSTAR M075 verbindt de 6-pins diagnosestekker van Yanmar-scheepsmotoren met de 16-pins OBD2-kant van uw OBDSTAR-toestel. De kabel is ook bedoeld voor Toyota Marine-motoren met deze stekker.

Deze motoren hebben geen OBD2-aansluiting. Met de kabel leest u de motorregeling uit: Foutcodes, live data en actietests. Het toestel moet zelf de Yanmar- of Toyota Marine-diagnose ondersteunen. De kabel werkt met de OBDSTAR Marine Master, D700 en de IScan-reeks (Marine).

PLUSPUNTEN

✔Past direct op de 6-pins stekker op de motor, zonder tussenadapter.

✔De kabel zit standaard in de doos van de OBDSTAR Marine Master en is hier los na te bestellen.

✔U leest de motorregeling uit zonder aparte merktester.

✔De 16-pins kant past op de hoofdkabel van de OBDSTAR-marinetoestellen.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Yanmar- of Toyota Marine-diagnose ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Alleen voor motoren met de 6-pins stekker; voor de 3-pins Yanmar-stekker is er de M074.

✕Niet voor Toyota-personenauto's; die hebben een 16-pins OBD2-aansluiting.

Toepassingen en functionaliteiten

De kabel is bedoeld voor jachtwerven, monteurs en booteigenaren met een Yanmar- of Toyota Marine-motor.

Regeleenheden die u kunt benaderen

Motorregeling: De ECU van de motor.
Overige systemen: Verschilt per motor en uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Toerental, temperaturen en sensoren.
Actietests: Onderdelen aansturen en testen.
ECU-informatie: Software- en hardwarenummers.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de 6-pins diagnosestekker op de motor.
Kabel koppelen: Sluit de 16-pins kant aan op de hoofdkabel van het toestel.
Aansluiten: Steek de 6-pins stekker in de aansluiting op de motor.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Yanmar of Toyota Marine en het motortype in het menu.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins diagnosestekker op de motor. OBDSTAR ondersteunt onder meer de volgende Yanmar-series; welke stekker uw motor heeft, verschilt per serie en bouwjaar.

Yanmar:

4JH: 4JH45, 4JH57, 4JH80 en 4JH110.
4BY en 6BY: 4BY2, 4BY3, 6BY2 en 6BY3.
4LV en 8LV: 4LV150 tot 4LV250, 8LV320 tot 8LV370.
6LY3: Onder meer ETA, ETP, STA en STP.

💡

Goed om te weten: Tel de pinnen in de stekker op de motor: Heeft hij er zes, dan is dit de juiste kabel. Bij drie pinnen gebruikt u de M074. In de OBDSTAR-app zoekt u de plek van de diagnoseaansluiting per motor op.

Verpakkingsinhoud

1x OBDSTAR (M075) | Toyota/Yanmar 6-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: OBDSTAR
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Adapter cable

Suitable for

The brand of diagnostic tool the cable works with. A cable for one brand usually does not fit a tester of another brand.Compatible diagnostic tool: OBDSTAR
Whether the cable needs a separate power connection, for example via battery clamps. A passive cable works without one.Separate power supply required: No

Connections

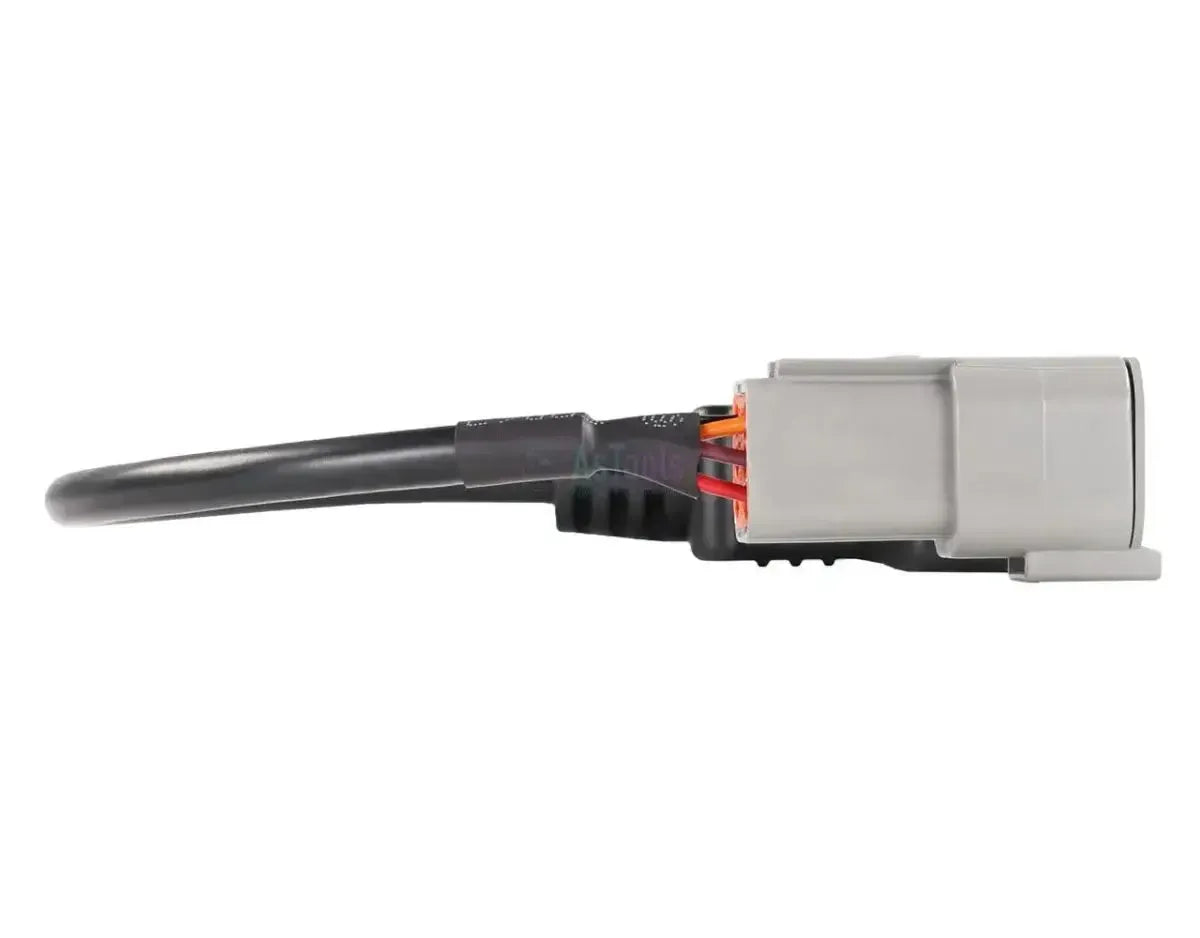

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector: 6-pin OBD

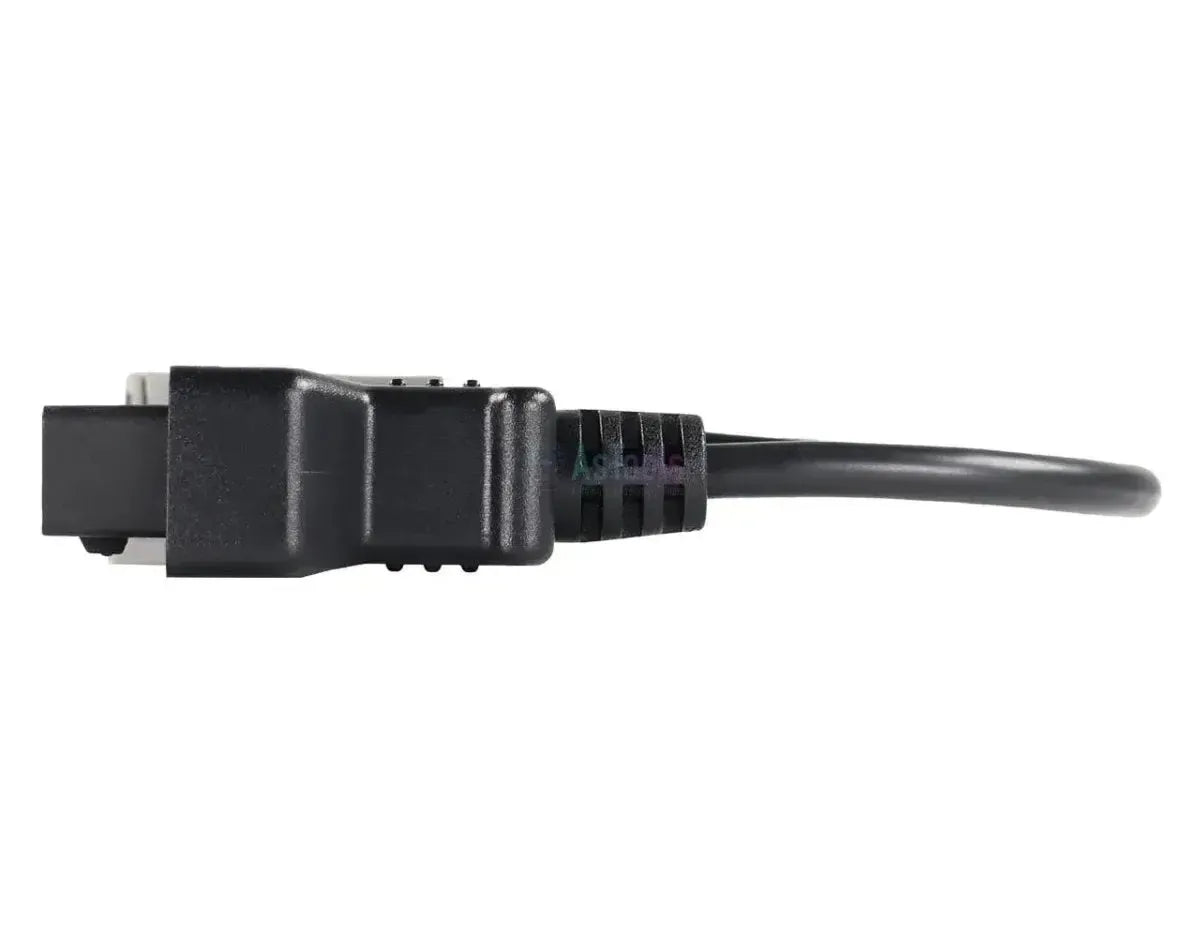

The connector on the side of your diagnostic tool or interface. Usually a 16-pin OBD2 connector.Tool-side connector: 16-pin OBD2 (J1962)
