Cojali | SKU: 2260105

Cojali (2260105) | Wabco 7-pins Type-S (ISO 3731) Spiral Cable | Trailer

Name: Cojali (2260105) | Wabco 7-pins Type-S (ISO 3731) Spiral Cable | Trailer
Brand: Cojali
SKU: 2260105
Price: 69.95 EUR
Availability: InStock

€69,95 incl.

€57,81 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

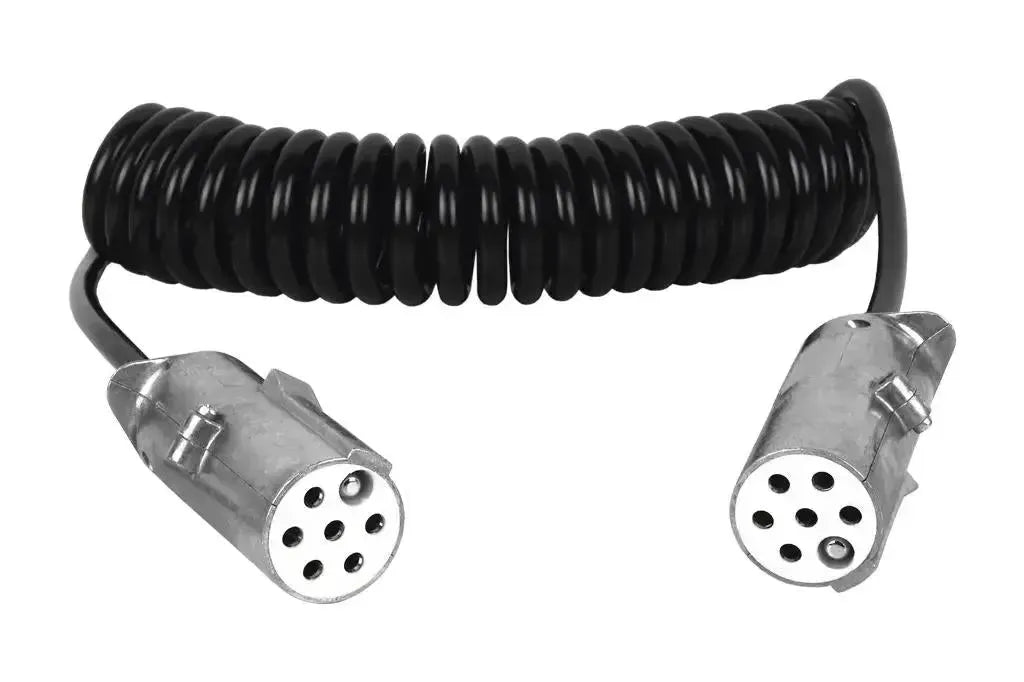

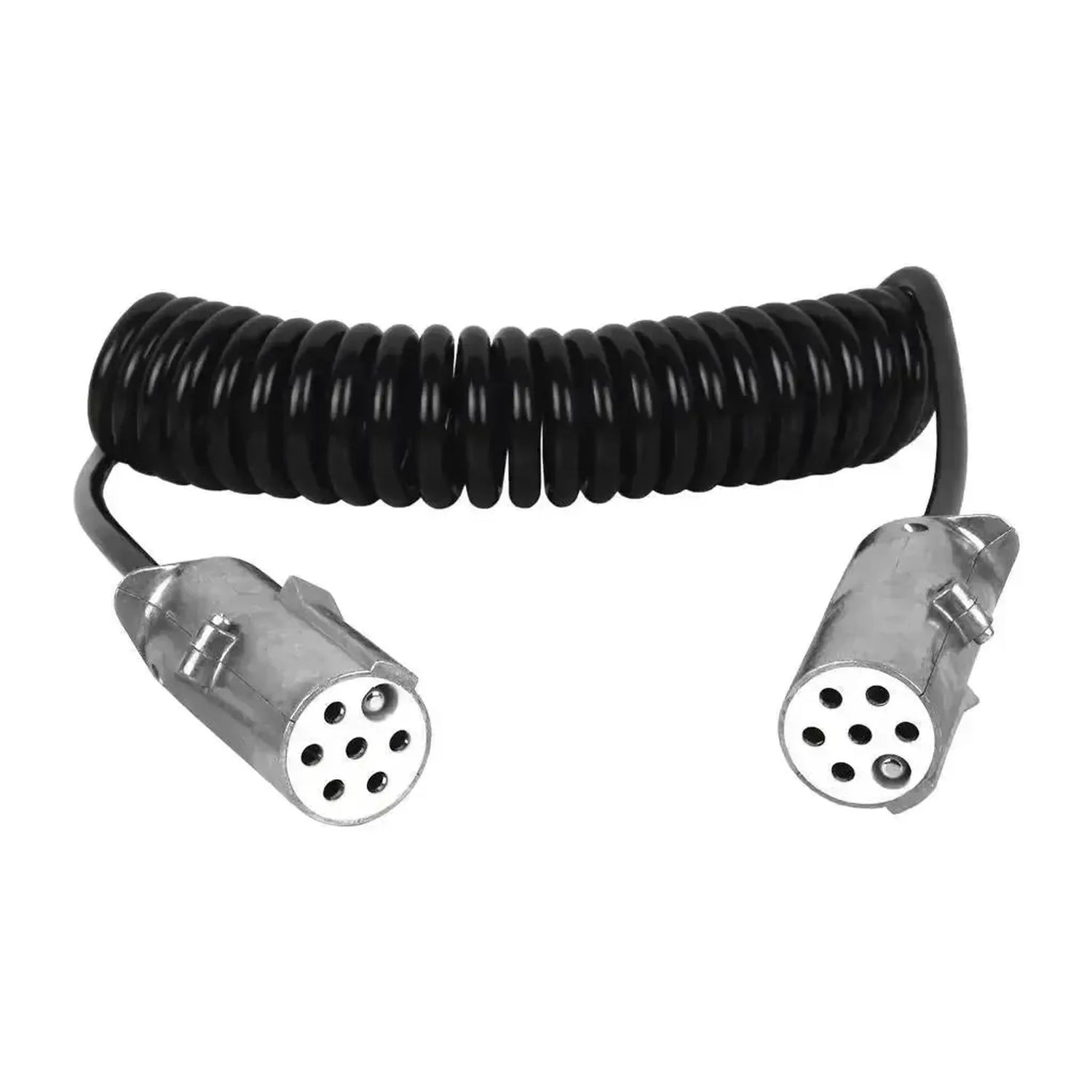

De Cojali 2260105 is een 24V-spiraalkabel met aan beide uiteinden een 7-pins Type S-stekker volgens ISO 3731, in het wit. De kabel verbindt de 24S-aansluiting van de trekker met die van de trailer, pin voor pin doorverbonden.

Cojali vermeldt WABCO 4413000030 als OE-referentie. Via de 24S lopen volgens de norm de permanente voeding, de voeding via het contact, de ABS-storingsmelding, het achteruitrijlicht en het mistachterlicht. In de Cojali-catalogus staat de kabel ook als optionele kabel voor de Jaltest PTE.

PLUSPUNTEN

✔Gelijkwaardig aan WABCO 4413000030, zodat u een versleten originele kabel direct vervangt.

✔Alle zeven pennen zijn één op één doorverbonden, dus de kabel werkt met elke 24S-installatie volgens de norm.

✔De witte Type S-stekkers onderscheidt u direct van de zwarte Type N voor de verlichting.

✔Met een maximale lengte van 4,1 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De 24S draagt geen CAN-signalen; voor de EBS/ABS-verbinding volgens ISO 7638 is de 2260113 de juiste kabel.

✕De basisverlichting loopt via de 24N; daarvoor is de 2260104 de juiste kabel.

✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

✕Beide uiteinden zijn Type S; voor een trekker met 15-pins aansluiting heeft u een andere kabel nodig.

Toepassingen en functionaliteiten

De kabel verbindt de 24S-aansluiting van trekker en trailer, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Pin 4 en 6: Voeding permanent en via contact.
Pin 2: ABS-storingsmelding.
Pin 3: Achteruitrijlicht.
Pin 7: Mistachterlicht.
Pin 5: Sturing via massa.
Pin 1: Massa.

Wat u kunt doen

Aankoppelen: Trekker en trailer elektrisch verbinden.
Testen: Met Jaltest PTE de signalen aflezen.
Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en recht zijn.
Aansluiting zoeken: Zoek de witte 24S op trekker en trailer.
Trailerzijde aansluiten: Steek een stekker in de 24S van de trailer.
Trekkerzijde aansluiten: Steek de andere stekker in de trekker of PTE.
Functies nalopen: Controleer voeding, mistlicht en achteruitrijlicht.

Compatibele voertuigen en toepassingen

Bepalend is de 7-pins Type S-aansluiting volgens ISO 3731. Cojali noemt de kabel voor de volgende vrachtwagens.

Mercedes-Benz:

Atego, L, MK, NG en SK: Met 24S-aansluiting.

Scania:

2-, 3- en 4-serie, P, G, R en T: Met 24S-aansluiting.

Volvo:

F10, F12, F16, N10 en N12: Met 24S-aansluiting.
FL10, FL12, FM9, FM10, FM11, FM12 en FM13: Met 24S-aansluiting.
FH12, FH13 en FH16: Ook FH13 en FH16 Euro 6.

DAF, MAN en Renault:

Vrachtwagens: Met 24S-aansluiting.

💡

Goed om te weten: De Type S-stekker van deze kabel is wit, de Type N voor de verlichting is zwart. De twee stekkers zijn volgens de norm verschillend uitgevoerd, dus kijk op de trailer welke contactdoos u wilt verbinden.

Verpakkingsinhoud

1x Cojali (2260105) | Wabco 7-pins Type-S (ISO 3731) Spiraalkabel | Trailer

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: Cojali
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Coiled cable

Connections

The on-board voltage at which the cable works. Lorries and trailers usually use 24 V.Voltage: 24 V
The temperature range within which the cable can be used safely.Operating temperature: -40 to 80 °C

Size and weight

The length of the cable. A longer cable gives more freedom of movement with a port that is difficult to reach.Cable length: 410 cm
The weight of the cable or adapter.Weight: 1.04 kg
Reference number: 2,260,105
