Cojali | SKU: 2260108

Cojali (2260108) | 15-pin – 7-pin Type-S/N Spiral Cable | Trailer

Name: Cojali (2260108) | 15-pin – 7-pin Type-S/N Spiral Cable | Trailer
Brand: Cojali
SKU: 2260108
Price: 87.95 EUR
Availability: InStock

€87,95 incl.

€72,69 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

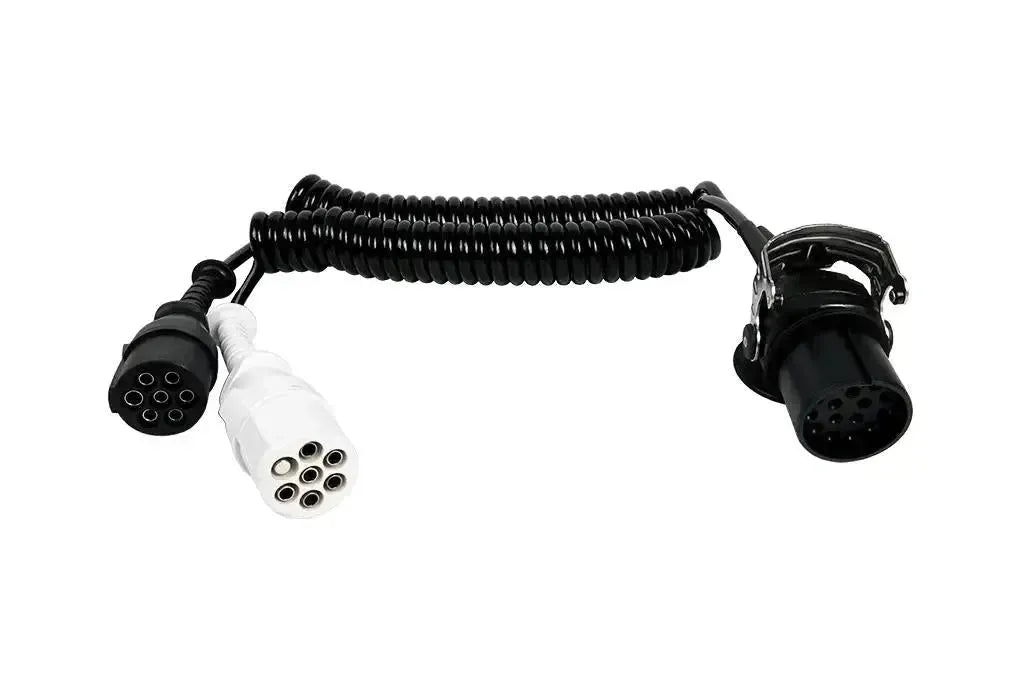

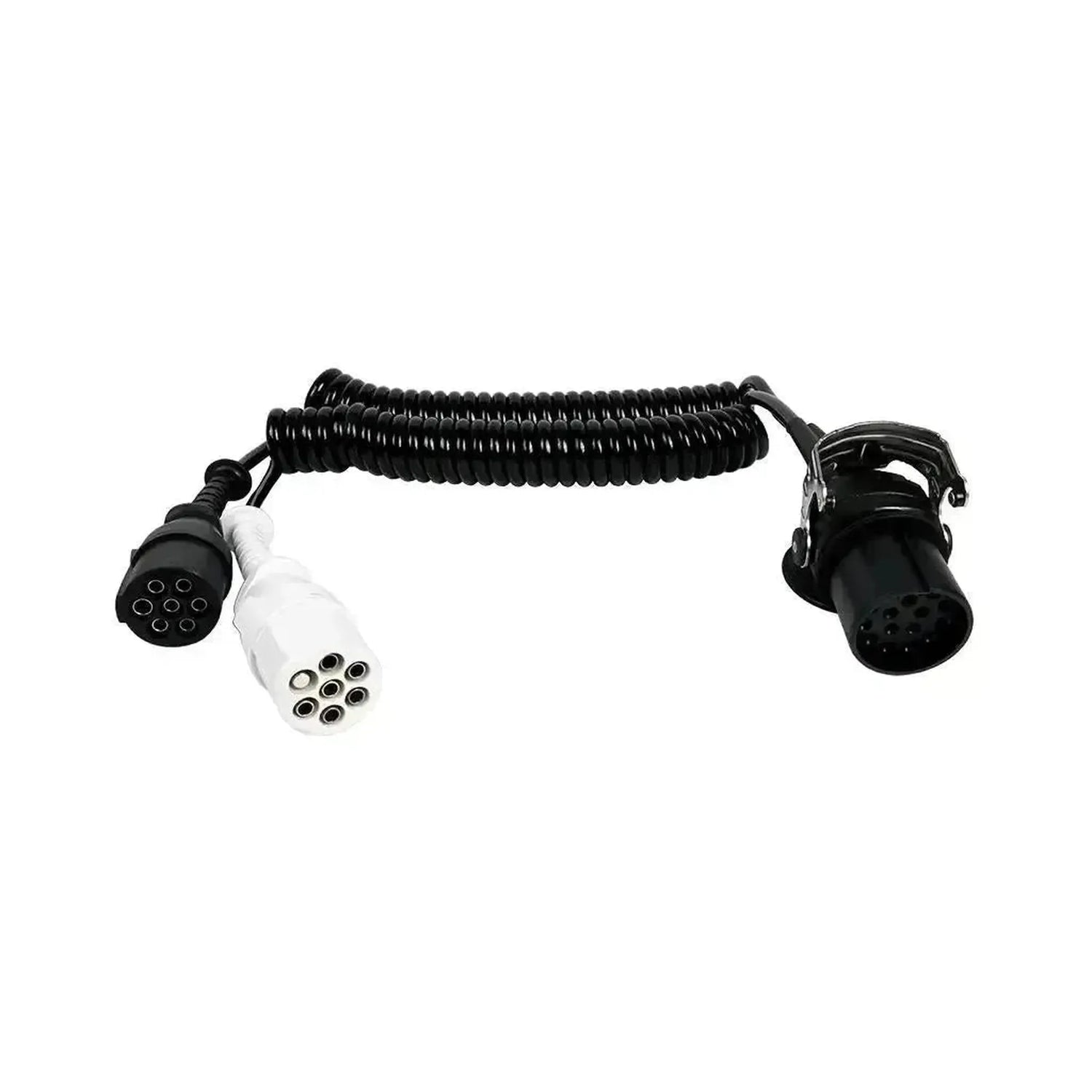

De Cojali 2260108 is een 24V-spiraalkabel die een 15-pins stekker (ISO 12098) verbindt met twee 7-pins stekkers: Een Type N (ISO 1185, zwart) en een Type S (ISO 3731, wit). Het is de uitvoering zonder merkgebonden extra pennen.

U gebruikt de kabel tussen een trekker met een 15-pins aansluiting en een trailer met de 7-pins aansluitingen 24N en 24S. In de Cojali-catalogus staat hij ook als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer.

PLUSPUNTEN

✔Verbindt alle verlichtingsfuncties van de 15-pins stekker met de 24N, plus mistlicht en achteruitrijlicht met de 24S.

✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.

✔De permanente +24 V van pin 9 gaat naar pin 4 en pin 6 van de 24S, zodat beide voedingspennen op de trailer spanning krijgen.

✔Met een maximale lengte van 4,1 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕Pin 10 tot en met 15 zijn niet doorverbonden, en pin 7 van de 24N blijft vrij.

✕Heeft de trekker merkgebonden signalen op die pennen, kies dan de 2260136 (Iveco) of de 2260135 (Mercedes-Benz).

✕Voor de EBS/ABS-verbinding heeft u daarnaast een kabel met ISO 7638 nodig, zoals de 2260113.

✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

Toepassingen en functionaliteiten

De kabel verbindt een trekker met 15-pins aansluiting met een trailer met 24N- en 24S-aansluiting, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Verlichting naar 24N: Knipperlichten, remlicht en achterlichten.
Mistlicht naar 24S: Van pin 3 naar 24S pin 7.
Achteruitrijlicht: Van pin 8 naar 24S pin 3.
Voeding naar 24S: Pin 9 naar 24S pin 4 en 6.
Massa: Pin 4 naar pin 1 van beide stekkers.
Niet verbonden: Pin 10 tot en met 15.

Wat u kunt doen

Aankoppelen: Trekker en trailer elektrisch verbinden.
Testen: Met Jaltest PTE de signalen aflezen.
Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en recht zijn.
Type N aansluiten: Steek de zwarte stekker in de 24N van de trailer.
Type S aansluiten: Steek de witte stekker in de 24S van de trailer.
15-pins aansluiten: Steek de 15-pins stekker in de trekker of de PTE.
Functies nalopen: Controleer verlichting en voeding per functie.

Compatibele voertuigen en toepassingen

Bepalend is de 15-pins aansluiting volgens ISO 12098 aan de trekker. Aan de trailer heeft u 7-pins aansluitingen volgens ISO 1185 en ISO 3731 nodig.

ISO 12098 naar ISO 1185 en ISO 3731:

Trekkers met 15-pins aansluiting: Met een trailer met 24N en 24S.

💡

Goed om te weten: De drie 15-pins naar 2x 7-pins kabels verschillen alleen in pinbezetting. De 2260108 laat pin 10 tot en met 15 vrij, de 2260136 verbindt ook pin 10, 11 en 12, en de 2260135 verbindt pin 12 en 15. De Type N is zwart, de Type S wit.

Verpakkingsinhoud

1x Cojali (2260108) | 15-pins - 7-pins Type-S/N Spiraalkabel | Trailer

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: Cojali
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type: Coiled cable

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector: 15-pin connector (ISO 12098)
The on-board voltage at which the cable works. Lorries and trailers usually use 24 V.Voltage: 24 V
The temperature range within which the cable can be used safely.Operating temperature: -40 to 80 °C

Size and weight

The length of the cable. A longer cable gives more freedom of movement with a port that is difficult to reach.Cable length: 410 cm
The weight of the cable or adapter.Weight: 1.59 kg
Reference number: 2,260,108

Other specifications

Toepassing: Elektrische verbinding trekker en trailer
Aansluiting trekkerzijde: 15-pins ISO 12098 (male)
Aansluiting trailerzijde: 7-pins Type N (ISO 1185, zwart) en 7-pins Type S (ISO 3731, wit)
Norm: ISO 12098, ISO 1185, ISO 3731
