Jaltest | SKU: JDCOBD5

Jaltest (JDCOBD5) | 16-pin OBD2 Converter Adapter (Pin 1 – Pin 15) | Commercial Vehicle

Name: Jaltest (JDCOBD5) | 16-pin OBD2 Converter Adapter (Pin 1 – Pin 15) | Commercial Vehicle
Brand: Jaltest
SKU: JDCOBD5
Price: 109.95 EUR
Availability: InStock

€109,95 incl.

€90,87 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

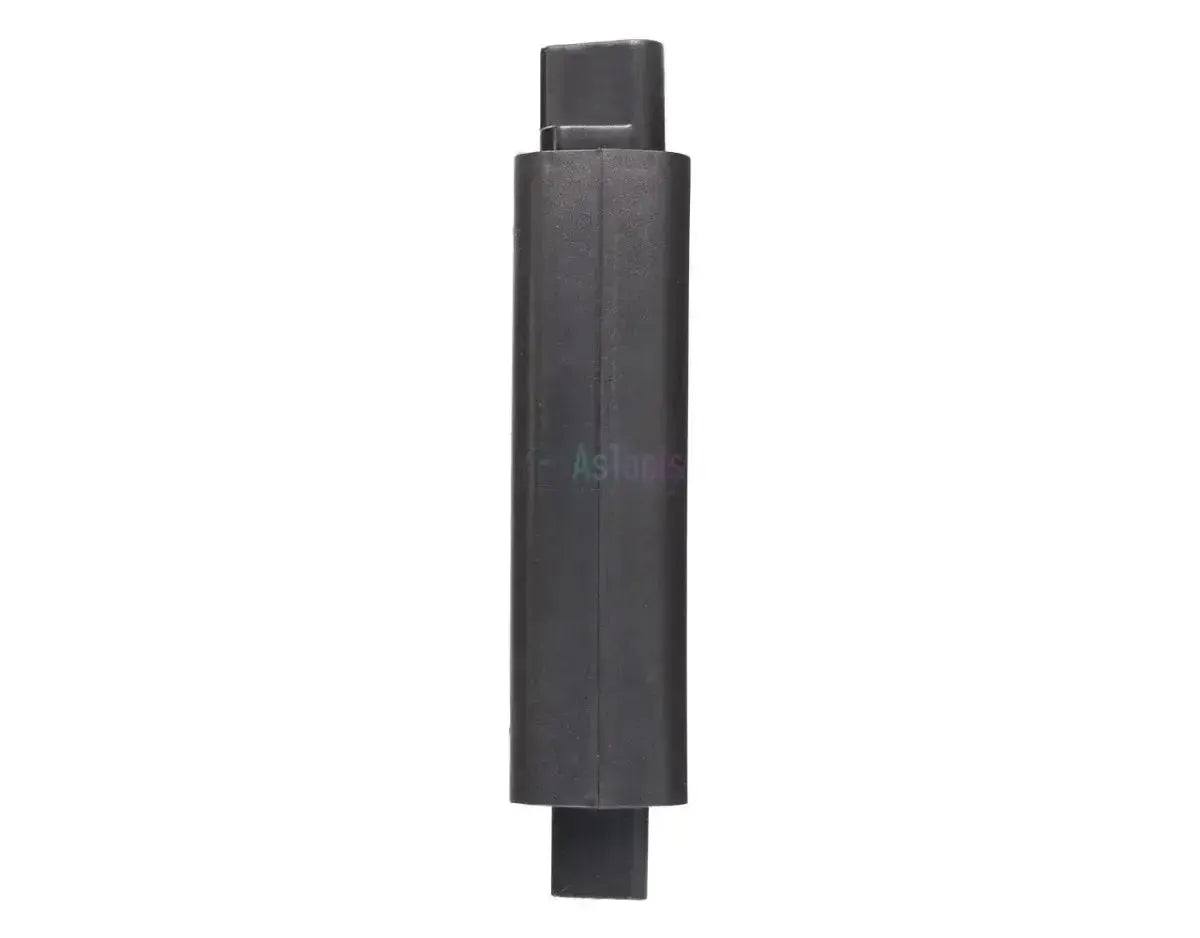

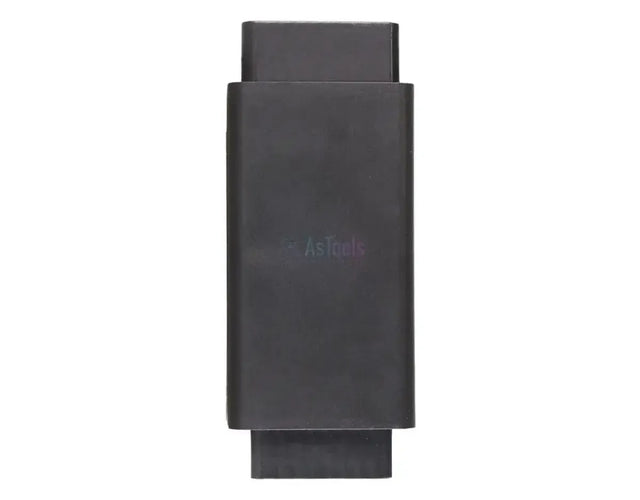

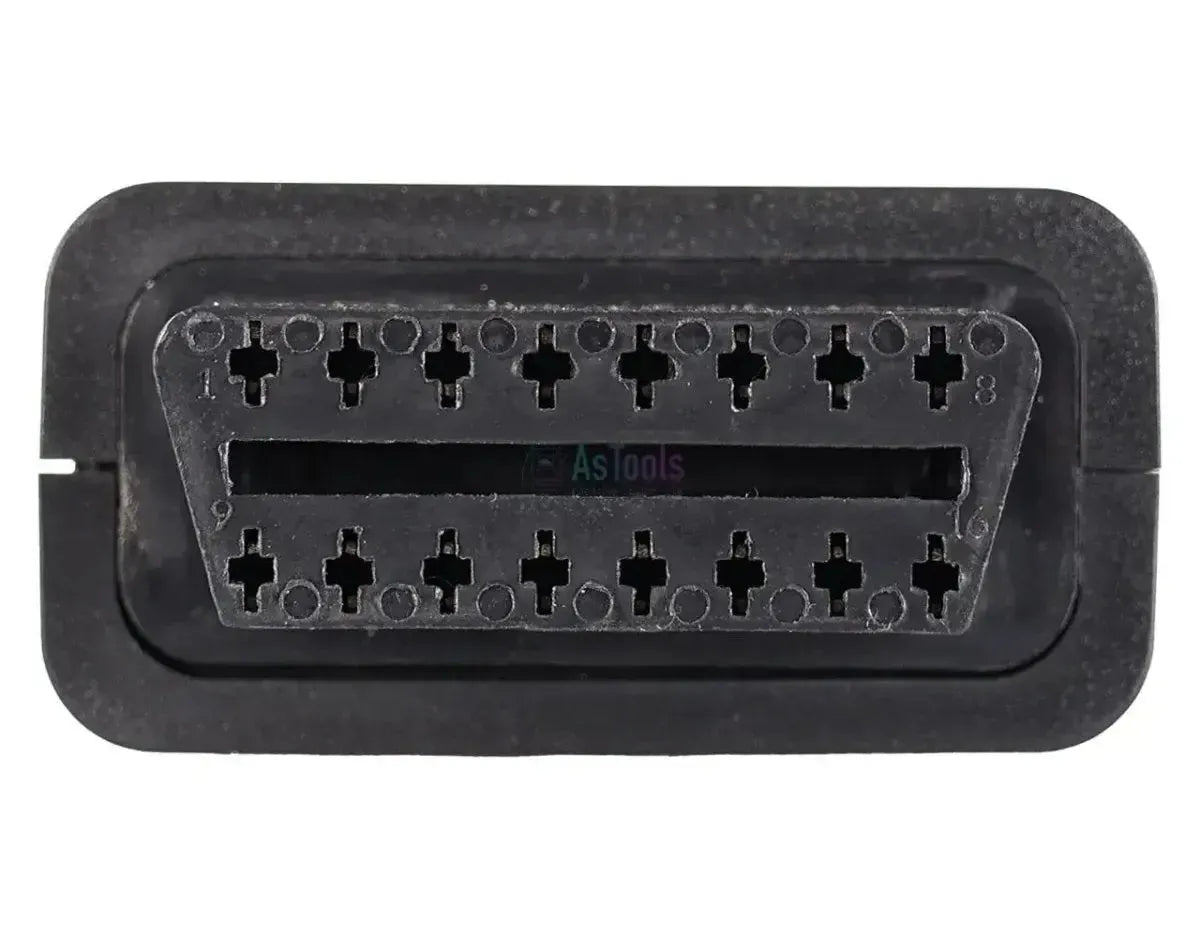

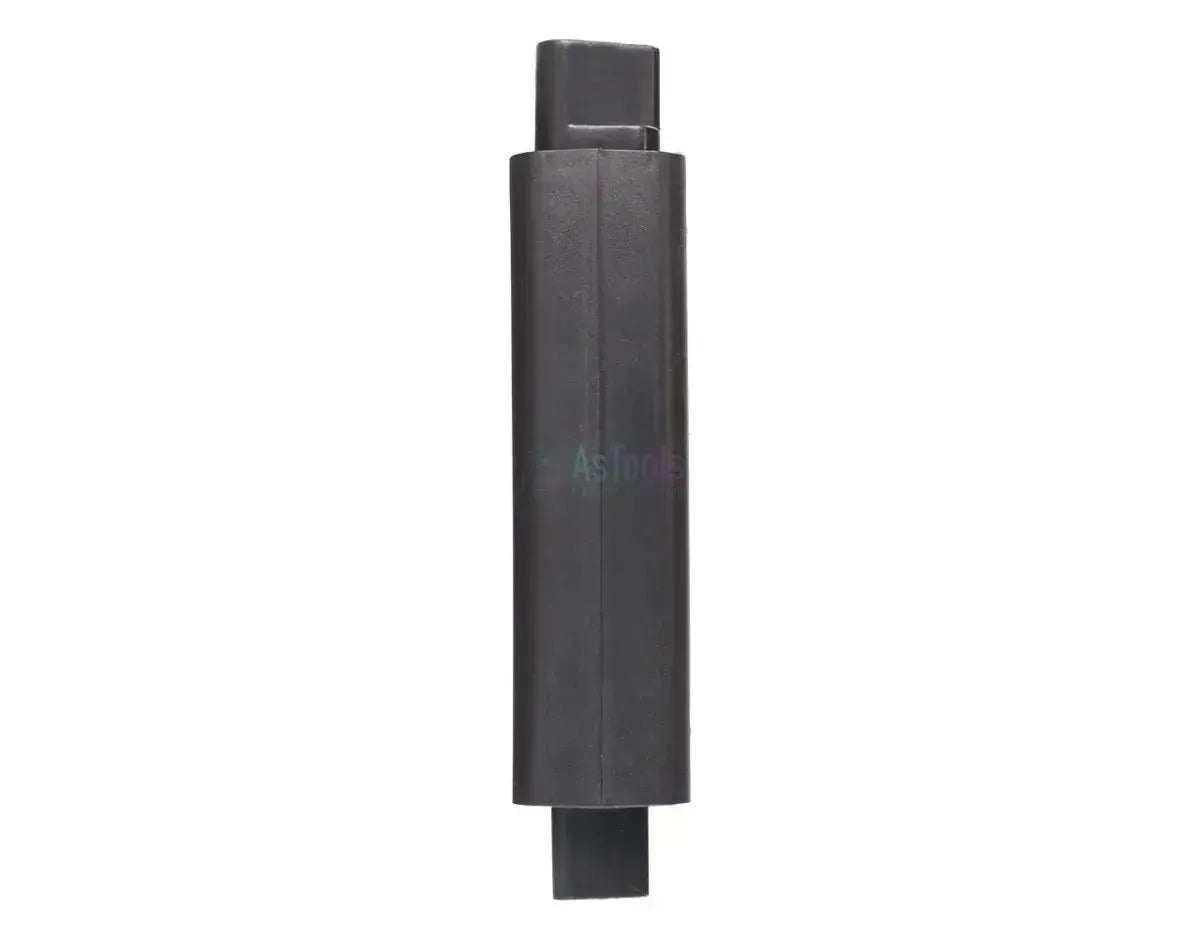

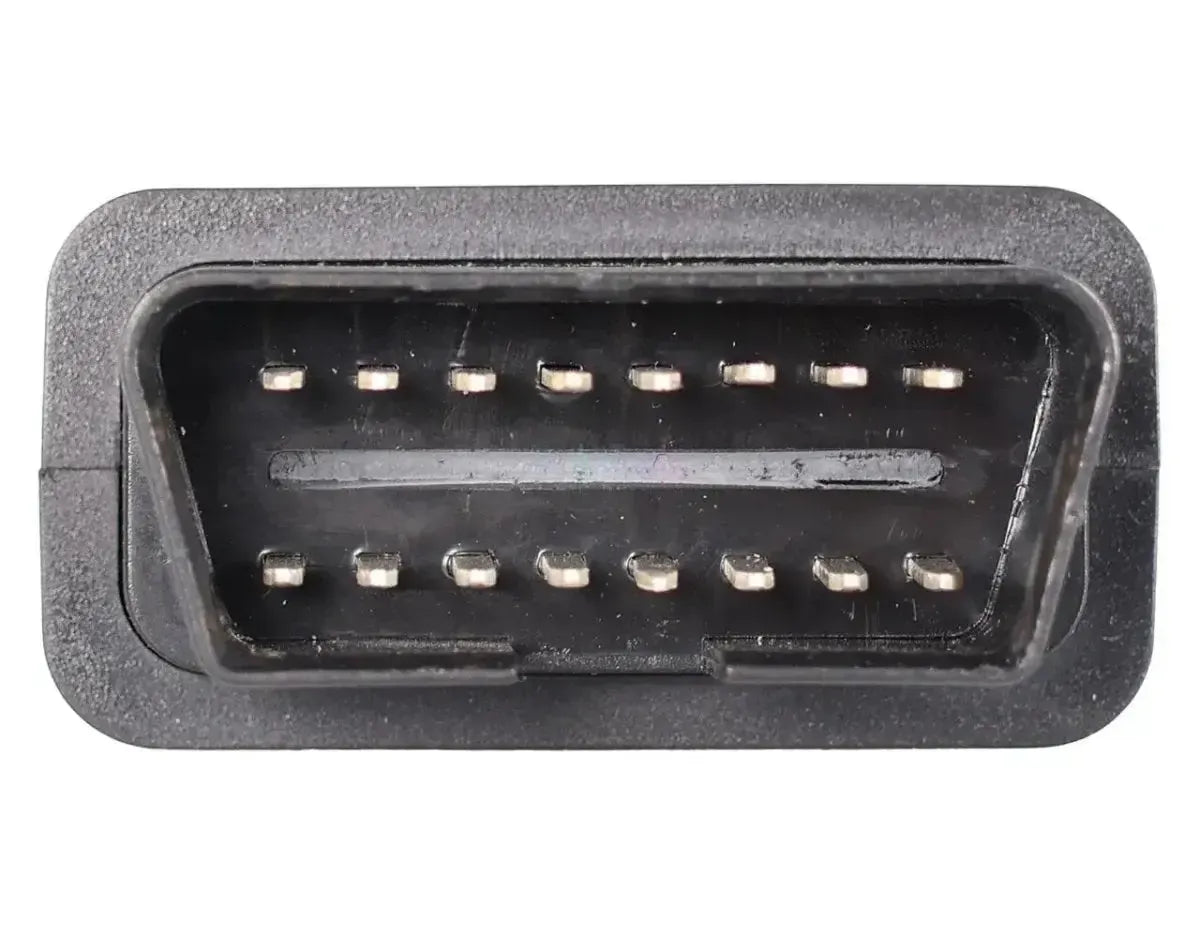

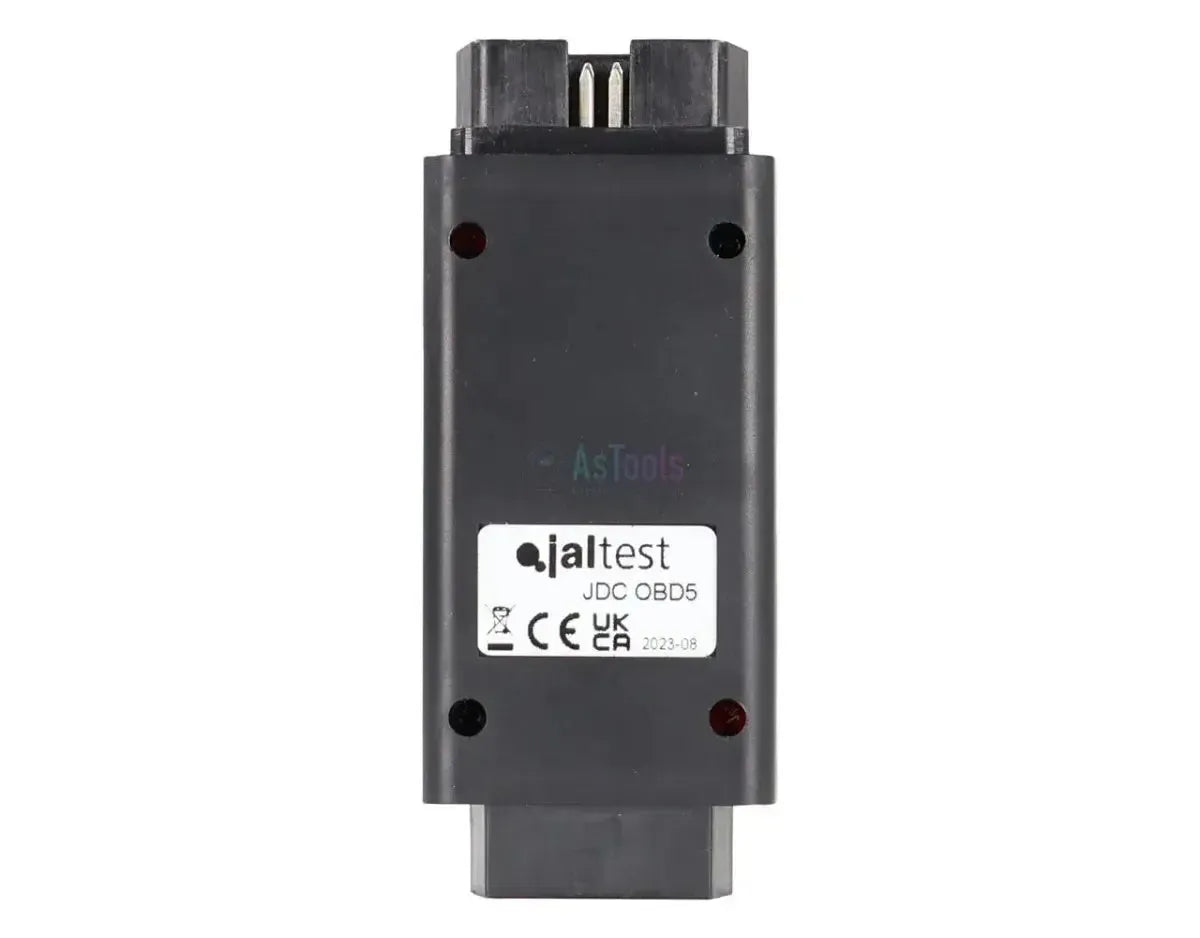

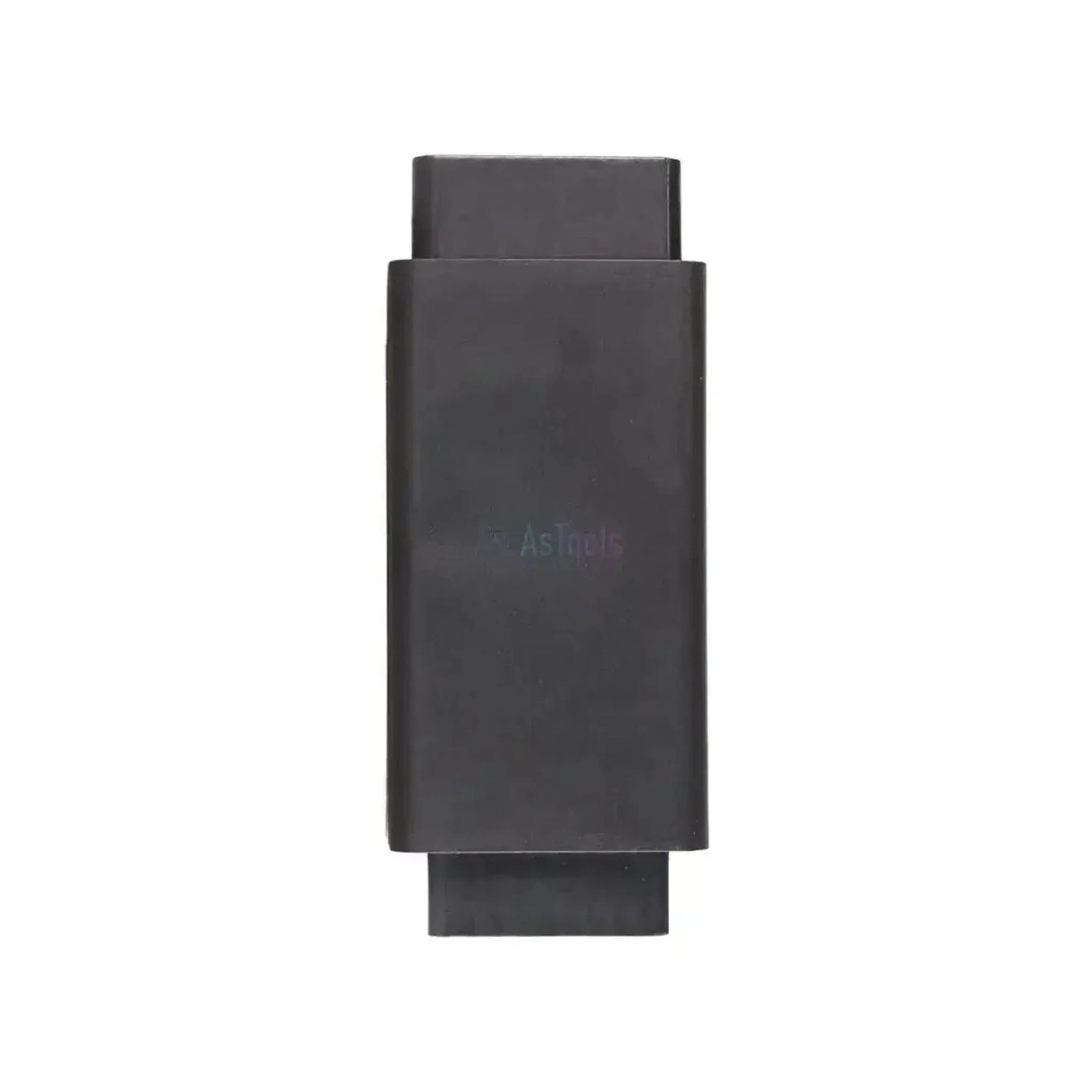

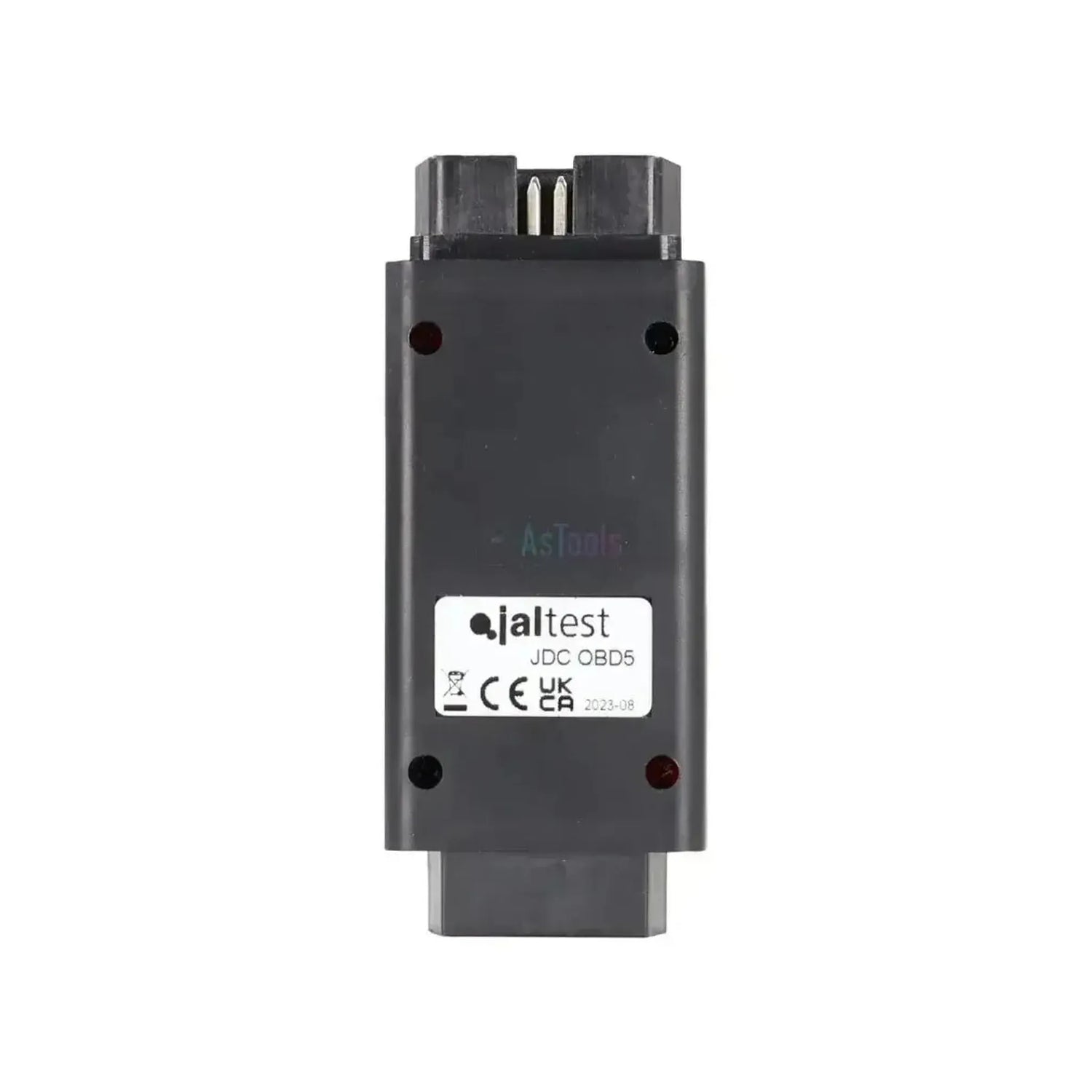

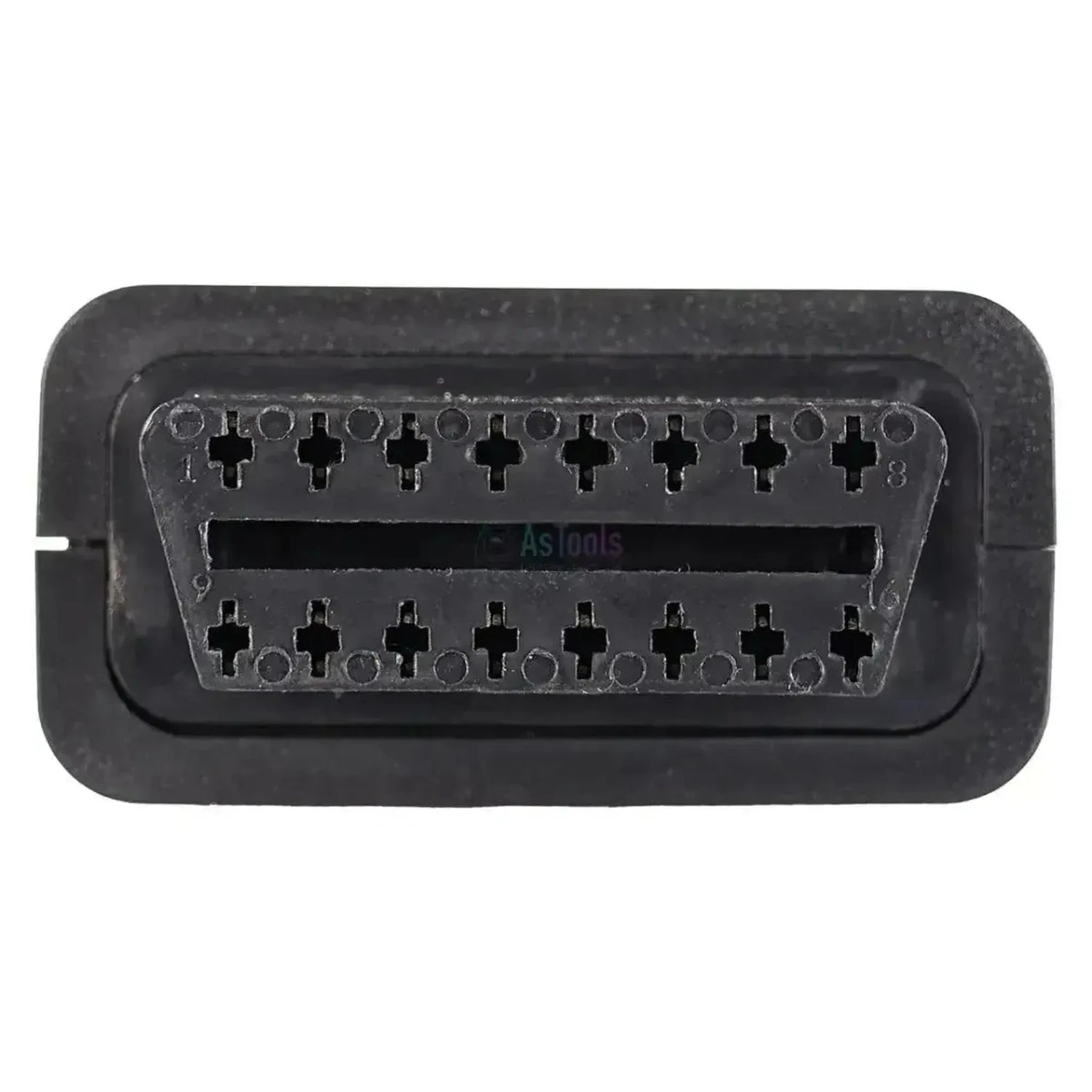

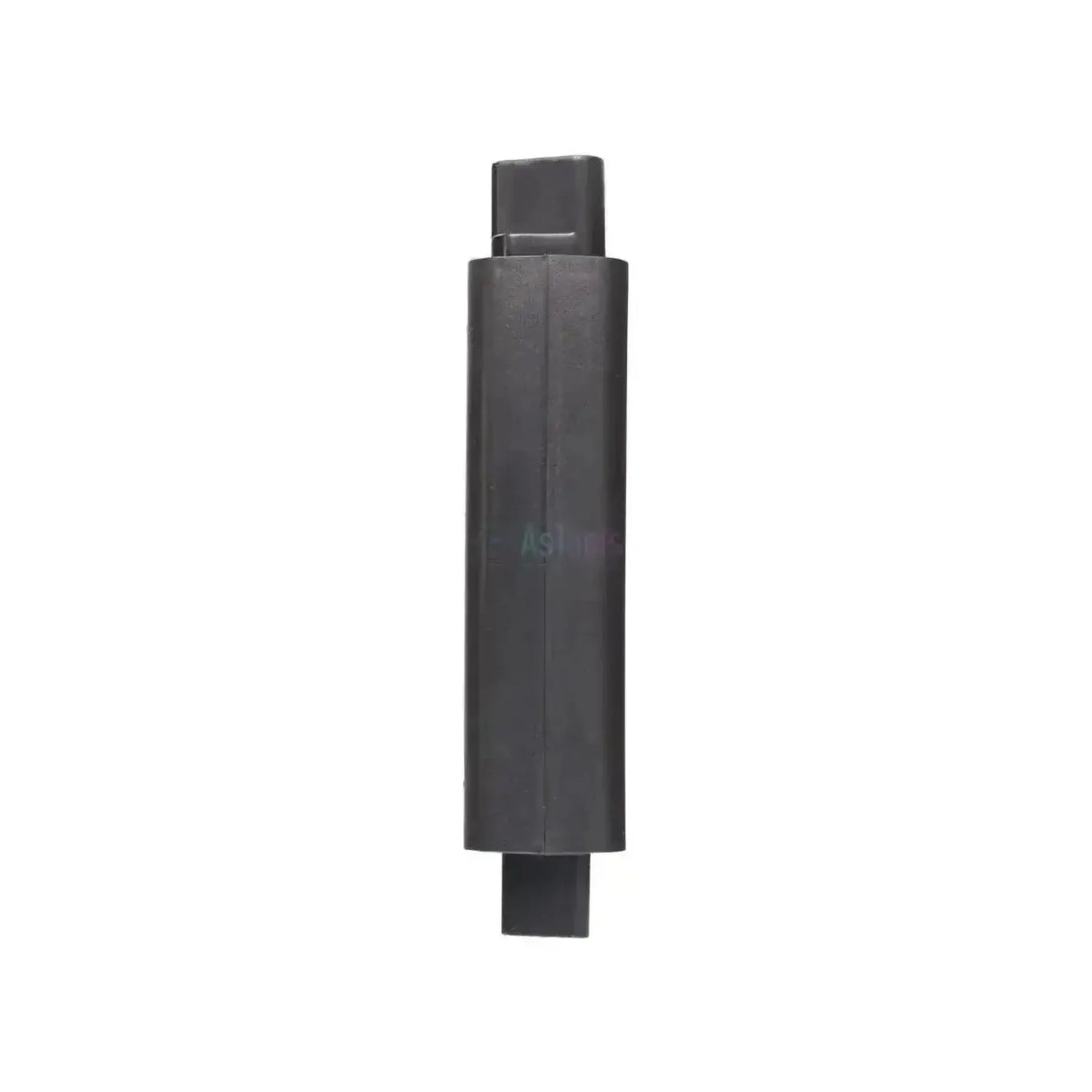

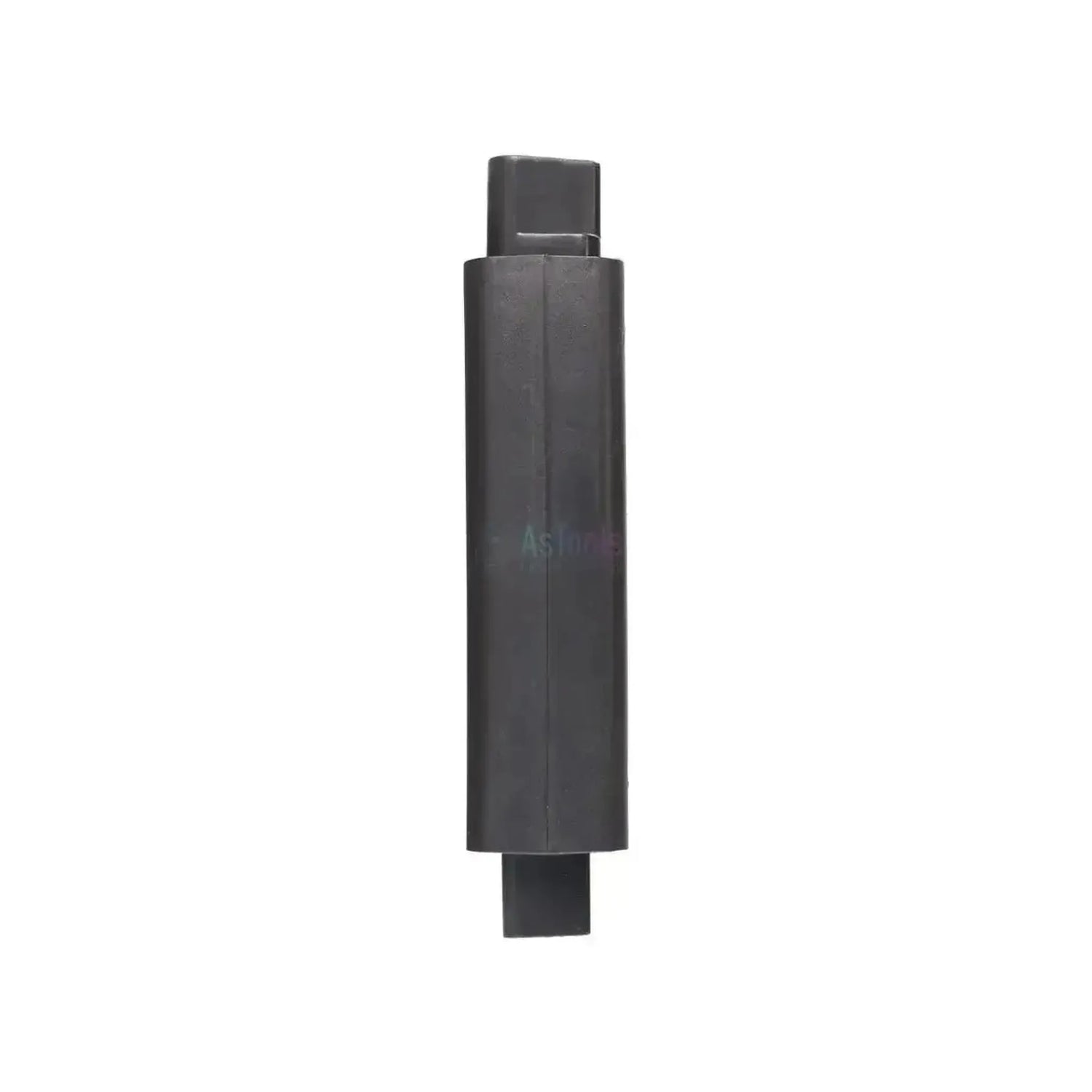

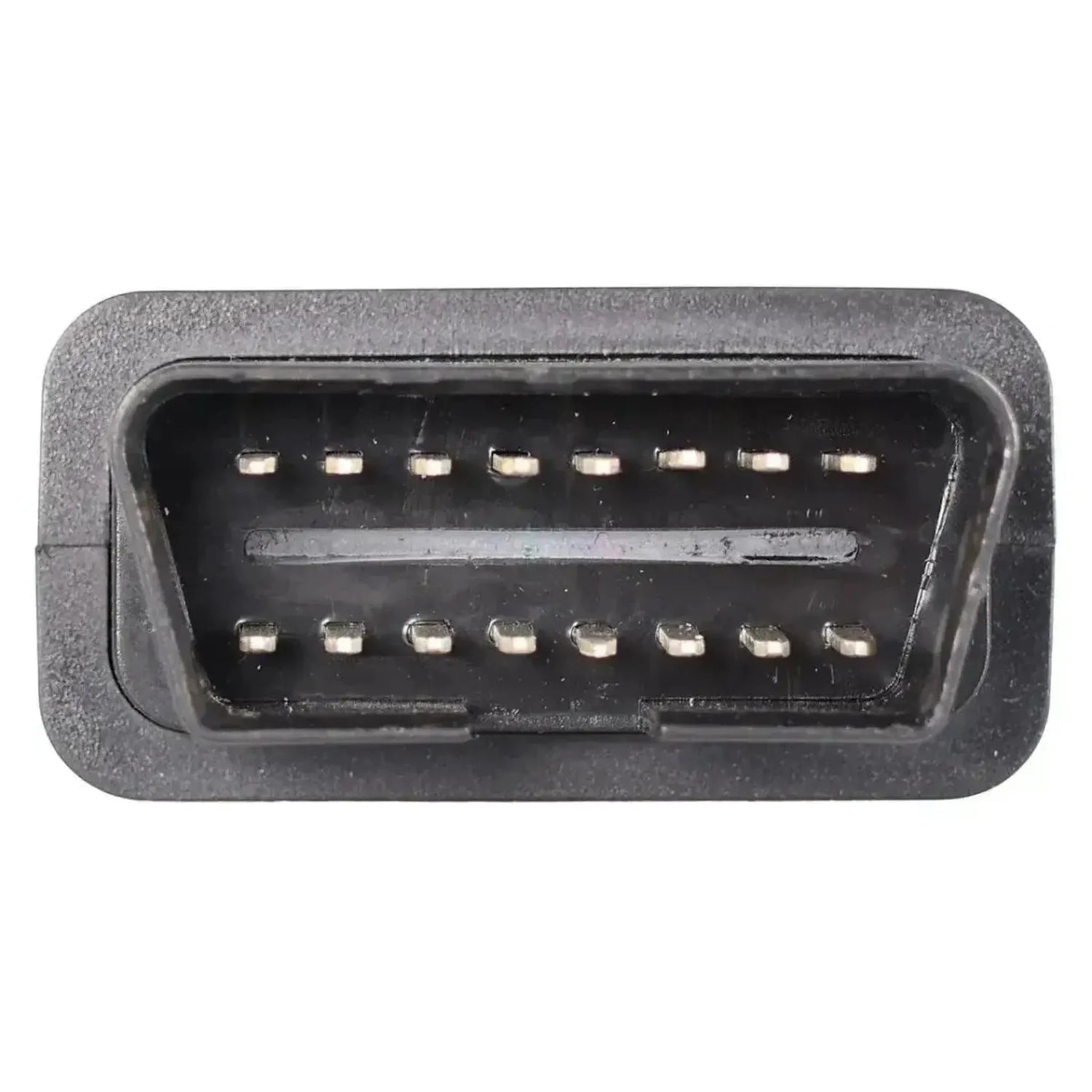

De Jaltest JDCOBD5 verlegt binnen de 16-pins OBD2-stekker het signaal van pen 1 naar pen 15. Het is een gesloten kunststof behuizing van 11,5 cm met aan de voorzijde een 16-pins OBD2-stekker met pennen. Aan de achterzijde gaat de 16-pins OBD2-diagnosekabel erin. De witte sticker draagt het opschrift JDC OBD5.

In de OBD2-norm is pen 15 de plaats van de L-lijn, terwijl pen 1 is vrijgelaten voor eigen gebruik door de fabrikant. Niet elk merk houdt zich aan die indeling. Deze uitvoering is bedoeld voor voertuigen met de diagnoselijn op pen 1. Het signaal gaat naar pen 15, zodat de Jaltest Link het vindt waar hij het zoekt. Daarna leest u foutcodes, bekijkt u live meetwaarden en voert u actuatortests uit.

PLUSPUNTEN

✔Verlegt het signaal van pen 1 naar pen 15, de plaats die de OBD2-norm voor de L-lijn aanhoudt.

✔Sluit aan op de 16-pins OBD2-diagnosekabel van de Jaltest Link; een tweede kabel is niet nodig.

✔Opgegeven voor Jaltest Link V8.1 en V9, dus bruikbaar met beide generaties interface.

✔Niet merkgebonden: Elk voertuig met de diagnoselijn op pen 1 komt in aanmerking, ongeacht het embleem.

AANDACHTSPUNTEN

✕Verlegt uitsluitend pen 1. Ligt de diagnoselijn op een andere pen, dan helpt deze uitvoering niet.

✕De omvormer vervangt de OBD2-diagnosekabel niet. Hij komt ertussen en werkt niet los van die kabel.

✕Cojali noemt geen merken of modellen; de bezetting van de stekker bepaalt of dit artikel past.

✕Met 11,5 cm is hij bijna drie centimeter langer dan de Hyundai- en Tata-Daewoo-uitvoering; bij een krap ingebouwde aansluiting vraagt dat ruimte.

Toepassingen en functionaliteiten

Via deze omvormer benadert u met de Jaltest-software de regeleenheden achter een aansluiting waarvan de diagnoselijn op de verkeerde pen ligt. Aan de communicatie zelf verandert niets; alleen de plaats van het signaal in de stekker verschuift. Wat er in beeld komt, volgt uit de Jaltest-dekking voor dat voertuig.

Wat de omvormer doet

Voertuigzijde: Diagnoselijn op pen 1.
Interfacezijde: Signaal op pen 15, volgens de norm.
Regeleenheden: Volgens de Jaltest-dekking.
Lengte: 11,5 cm extra tussen stekker en kabel.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Meetwaarden volgen.
Actuatortests: Componenten aansturen.
Service: Resets en kalibraties.

Zo gebruikt u hem

Pennen nagaan: Kijk of positie 1 bezet is en positie 15 leeg.
Omvormer plaatsen: Steek de JDCOBD5 in de diagnoseaansluiting.
Kabel aansluiten: Steek de 16-pins OBD2-diagnosekabel aan de achterzijde in.
Software starten: Open Jaltest CV en verbind de Jaltest Link.
Uitlezen: Kies het voertuig en lees de regeleenheden uit.

Compatibele voertuigen en toepassingen

Bepalend is de pen waarop de diagnoselijn ligt, niet het merk. Deze uitvoering is niet aan een fabrikant gebonden. Hij hoort bij elke 16-pins aansluiting waarin positie 1 is bezet en positie 15 leeg blijft, en dat ziet u aan het voertuig zelf.

Zo stelt u het vast:

Kijk in de aansluiting: Draagt positie 1 een pen en is positie 15 leeg, dan past deze uitvoering.
Herkenbaar geval: De kabel klikt vast en de ontsteking staat aan, maar de Jaltest Link vindt niets.
Buiten bereik: Aansluitingen waarvan de diagnoselijn op een andere vrije pen ligt.
Segment: Bedrijfsvoertuig, binnen de module Jaltest CV.

💡

Goed om te weten: Deze omvormer vervangt de 16-pins OBD2-diagnosekabel niet, maar komt ertussen en maakt het geheel 11,5 cm langer. Controleer aan het voertuig zelf welke pennen bezet zijn voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDCOBD5) | 16-pins OBD2 Converter Adapter (Pin 1 - Pin 15) | Bedrijfsvoertuig

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand: Jaltest

Suitable for

The brand of diagnostic tool the cable works with. A cable for one brand usually does not fit a tester of another brand.Compatible diagnostic tool: Jaltest
The version of the Jaltest Link interface the cable fits. Some cables only work with the latest V9.Jaltest Link version: Link V8.1
Link V9
The Jaltest module required to use the cable. Without the correct licence, the cable will not work.Jaltest software module: CV commercial vehicles

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector: 16-pin OBD
The connector on the side of your diagnostic tool or interface. Usually a 16-pin OBD2 connector.Tool-side connector: 16-pin OBD2

Diagnostic functions

Shows the current sensor readings while the vehicle is running. Useful for tracing faults.View live data: Yes
Allows you to activate components yourself to test whether they are faulty. This saves time when fault finding.Component activation: Yes

Size and weight

The length of the cable. A longer cable gives more freedom of movement with a port that is difficult to reach.Cable length: 11.5 cm
Reference number: JDCOBD5
