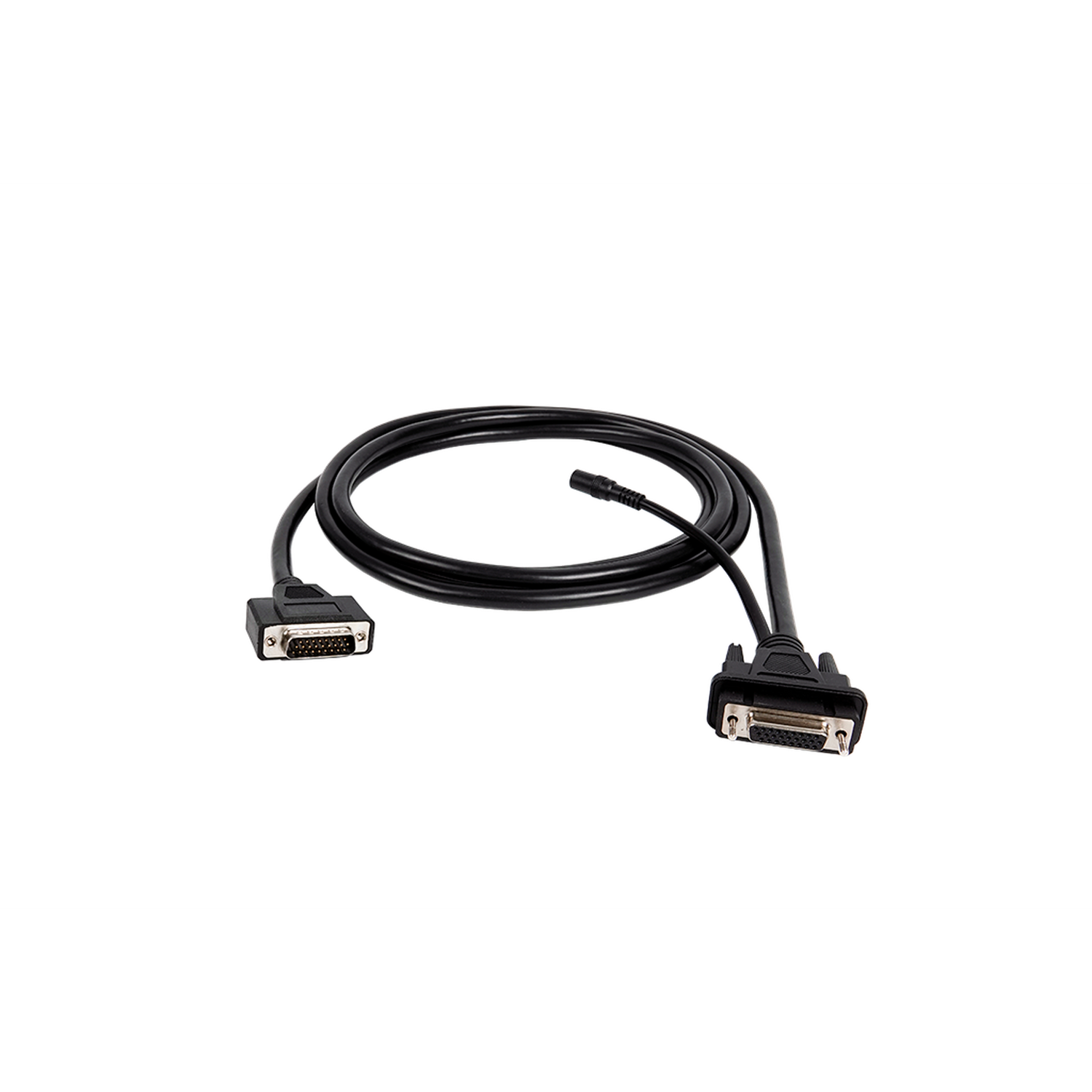

De Jaltest JDC100B is de verlengkabel tussen de 26-pins DB26-aansluiting van de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Aan de interfacezijde zit een zwarte vrouwelijke DB26-connector met drie rijen contacten en twee schroefdraadpennen; aan de kabelzijde een haakse zwarte mannelijke DB26-stekker met een verchroomd frame en twee kruiskopschroefjes. Daartussen loopt 250 cm zwarte ronde kabel.
Vlak bij de interfacezijde takt een korte streng af naar een zwarte jack-aansluiting, waarmee u de Link extern voedt wanneer de diagnoseaansluiting zelf geen spanning levert. De kabel geeft u extra werkruimte rond het voertuig en is de koppeling die een aantal Jaltest-diagnosekabels nodig heeft, omdat die niet rechtstreeks op de Link V9 passen. De JDC100 is dezelfde kabel in 100 cm. De verlengkabel is bruikbaar binnen alle Jaltest-modules.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De verlengkabel zit tussen de Jaltest Link V9 en de voertuigspecifieke diagnosekabel. Wat u daarmee bereikt, bepaalt de diagnosekabel die u erachter aansluit.
Wat de kabel doet
- Verlengen: 250 cm extra tussen Link en kabel.
- Koppelen: Kabels die niet direct op de V9 passen.
- Extern voeden: Link voeden via de jack-aansluiting.
Wat u kunt doen
- Op afstand werken: Link uit de buurt van de aansluiting.
- Spanningsloos aansluiten: Voeding via de jack.
- Diagnose: Via de diagnosekabel erachter.
Zo gebruikt u hem
- Link V9 klaarleggen: Leg de Jaltest Link V9 op de werkplek.
- Interfacezijde: Schroef de vrouwelijke DB26 op de Link V9.
- Diagnosekabel: Schroef de voertuigspecifieke kabel op de mannelijke DB26.
- Voeding: Sluit zo nodig externe voeding aan op de jack-aansluiting.
- Uitlezen: Sluit de diagnosekabel aan op het voertuig en start Jaltest.
Compatibele toestellen en toepassingen
Bepalend is de interface, niet het voertuig. De kabel hoort bij de Jaltest Link V9 en de bijbehorende diagnosekabels, binnen alle Jaltest-segmenten.
Segmenten:
- CV: Vrachtwagen en trailer.
- AGV: Landbouwvoertuigen.
- OHW: Off-Highway machines.
- MHE: Material Handling Equipment.
- GSE: Ground Support Equipment.
- Marine: Vaartuigen.
Verschil met de JDC100
- Lengte: De JDC100B meet 250 cm, de JDC100 100 cm.
- Connectoren: Op beide kabels gelijk.
- Jack-aansluiting: Op beide kabels op dezelfde plek, bij de interfacezijde.
Verpakkingsinhoud
- 1x Jaltest (JDC100B) | Link V9 26-pins DB26 Verlengkabel (250 cm) | Interface
Technical specifications
General
- The brand that manufactures the cable. Jaltest cables work with Jaltest diagnostic equipment.Brand
- Jaltest (Cojali)
- The type of cable. This shows whether you are buying a vehicle cable, an extension cable or a cable to the PC.Cable type
- Extension cable
- The Jaltest device the cable works with. A cable only fits properly on the correct generation.Compatible interface
- Jaltest Link V9
- The types of vehicles and machinery on which the cable can be used. Useful if you service more than just trucks.Vehicle types
- Trucks and trailers
- Agricultural vehicles
- Construction and earthmoving
- Forklifts and internal
- Boats and marine engines
- Airport equipment
Connections
- The connector that plugs into the Jaltest device. It must match the port on your device.Interface connector
- DB26 26-pin
- The connector at the other end: to the vehicle, the PC or a further cable. This shows what you connect the cable to.Connector at the other end
- DB26 26-pin male
- Whether the connector is secured with screws. It then cannot easily come loose during diagnostics.Screw-fixable
- Yes
- Whether you also need a vehicle-specific diagnostic cable to use this cable.Additional diagnostic cable required
- Yes
Dimensions
- The length of the cable. A longer cable allows more freedom of movement around the vehicle.Cable length
- 250 cm
- Reference number
- JDC100B
Other specifications
- Officiële omschrijving
- 2,5 m SUBD-26 + jack kabel (Jaltest Link V9)
- Type
- Verlengkabel met voedingsaansluiting
- Toepassing
- Verlenging tussen de Jaltest Link V9 en een voertuigspecifieke diagnosekabel
- Aansluiting interfacezijde
- 26-pins DB26, vrouwelijk, drie rijen contacten, met twee schroefdraadpennen
- Aansluiting kabelzijde
- 26-pins DB26, mannelijk, haakse zwarte kap met verchroomd frame en twee kruiskopschroefjes
- Voeding
- Zwarte jack-aansluiting op een korte aftakking bij de interfacezijde
- Regeleenheden
- Geen eigen regeleenheden; die bepaalt de aangesloten diagnosekabel
- Andere lengte
- JDC100 (100 cm)
- Nodig om te gebruiken
- Jaltest Link V9 en een voertuigspecifieke diagnosekabel
