Jaltest  |  SKU: 70002030

Jaltest (70002030) | OHW Adapter Cable Set Basic (7 Cables) | Off-Highway and Construction Equipment

€1.212,95 incl.
€1.002,44 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

De Jaltest Verloopkabelset 70002030 is de basisset voor Off-Highway machines. Met de zeven kabels koppelt u de merkeigen diagnoseaansluiting van bouw- en terreinmachines aan uw Jaltest-diagnosekabel. Het zwaartepunt ligt op de motorkant, met de kabels voor Deutz, Caterpillar en Perkins, Kubota en Yanmar. Daarnaast zitten de machinekabel voor Volvo Construction Equipment en de kabel voor de groene 9-polige Deutsch-aansluiting volgens J1939 erin.

Caterpillar komt twee keer voor, met de 9-polige motoraansluiting en de 14-polige machineaansluiting, zodat u aan beide kanten van een Caterpillar terechtkunt. Ten opzichte van de complete set 70002026 ontbreken vijf kabels: Mercedes-Benz en MTU, de ZF Ergopower-transmissie, Komatsu, Hitachi en Liebherr. Kubota, Yanmar en de 14-polige Caterpillar zitten juist alleen in deze basisset. De kabels vallen onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Zeven kabels met het accent op de motorkant: Deutz, Caterpillar en Perkins, Kubota en Yanmar.
✔Caterpillar zit er twee keer in, met de 9-polige motoraansluiting en de 14-polige machineaansluiting.
✔Drie van de zeven kabels, Kubota, Yanmar en de 14-polige Caterpillar, zitten niet in de complete set 70002026.
✔De JDC217.9 sluit met zijn 26-pins DB26 rechtstreeks op de Jaltest Link V9 aan, zonder tussenkabel.

AANDACHTSPUNTEN

✕De JDC217.9 is opgegeven voor de Jaltest Link V9; de overige zes kabels van deze set werken ook op de V8.1.
✕Er zitten geen kabels voor Hitachi, Komatsu en Liebherr in; die zitten in de complete set 70002026.
✕Ook de ZF Ergopower-transmissie en de aansluiting voor Mercedes-Benz- en MTU-motoren ontbreken in deze uitvoering.
✕Naast de Volvo CE-kabel en de 14-polige Caterpillar zijn dit motoraansluitingen. De overige machineregelingen houden hun eigen stekker.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekkingstabel van de machine, niet de kabel. Het accent ligt op de motorregelingen van het compacte materieel, aangevuld met een machineaansluiting voor Volvo CE.

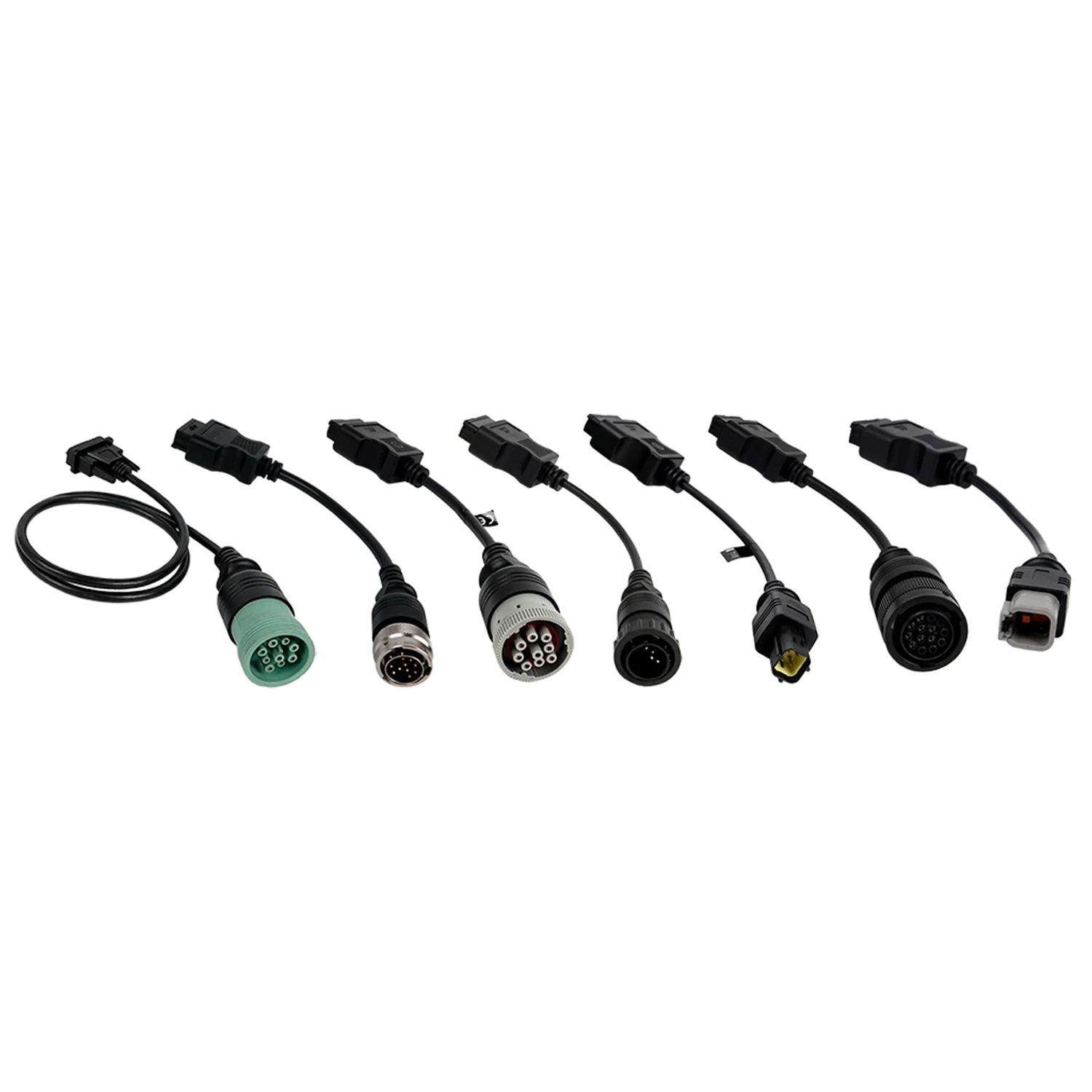

Wat er in de set zit

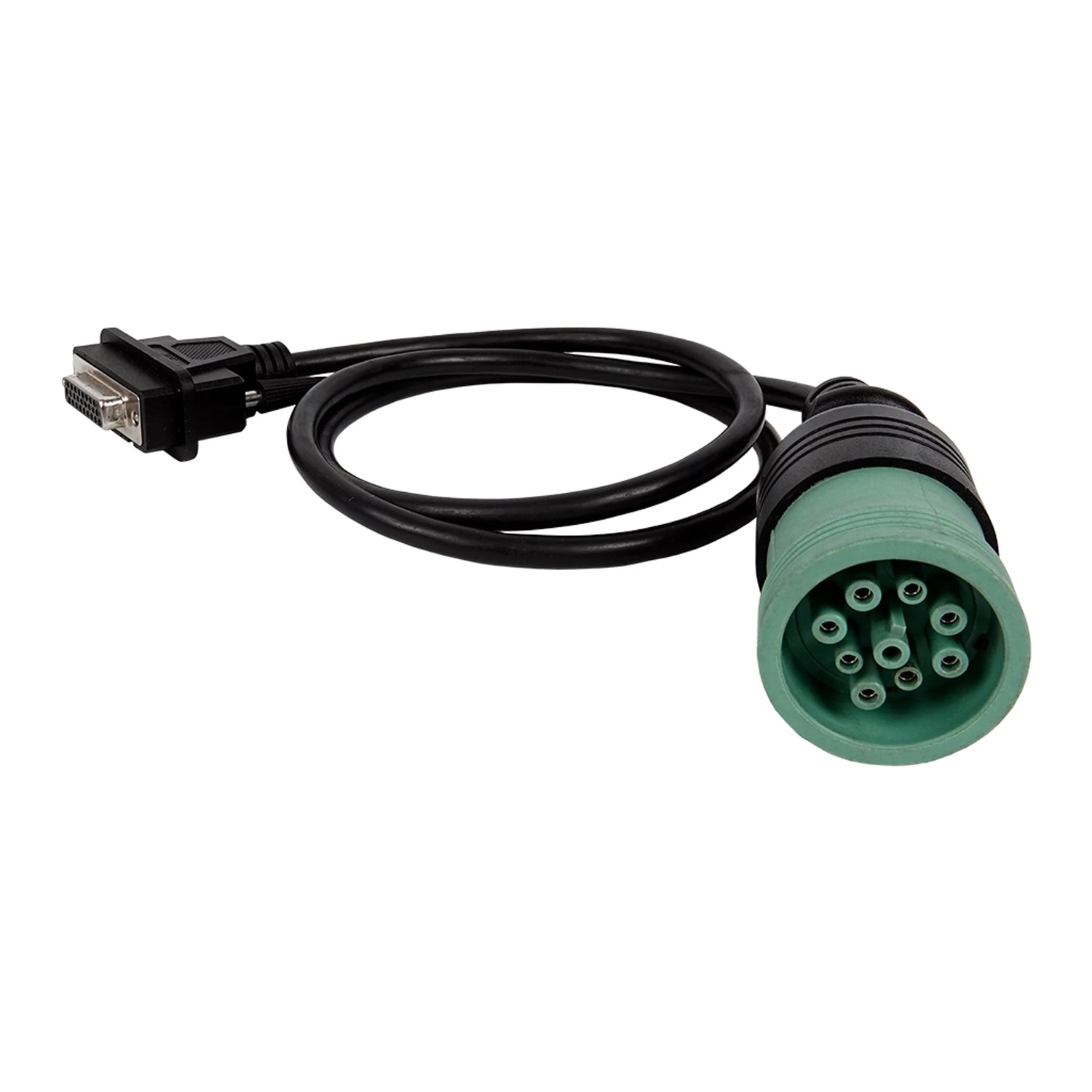

  • JDC217.9: Deutsch 9-polig groen, naar DB26.
  • JDC504A: Deutz 12-polig rond, naar OBD2.

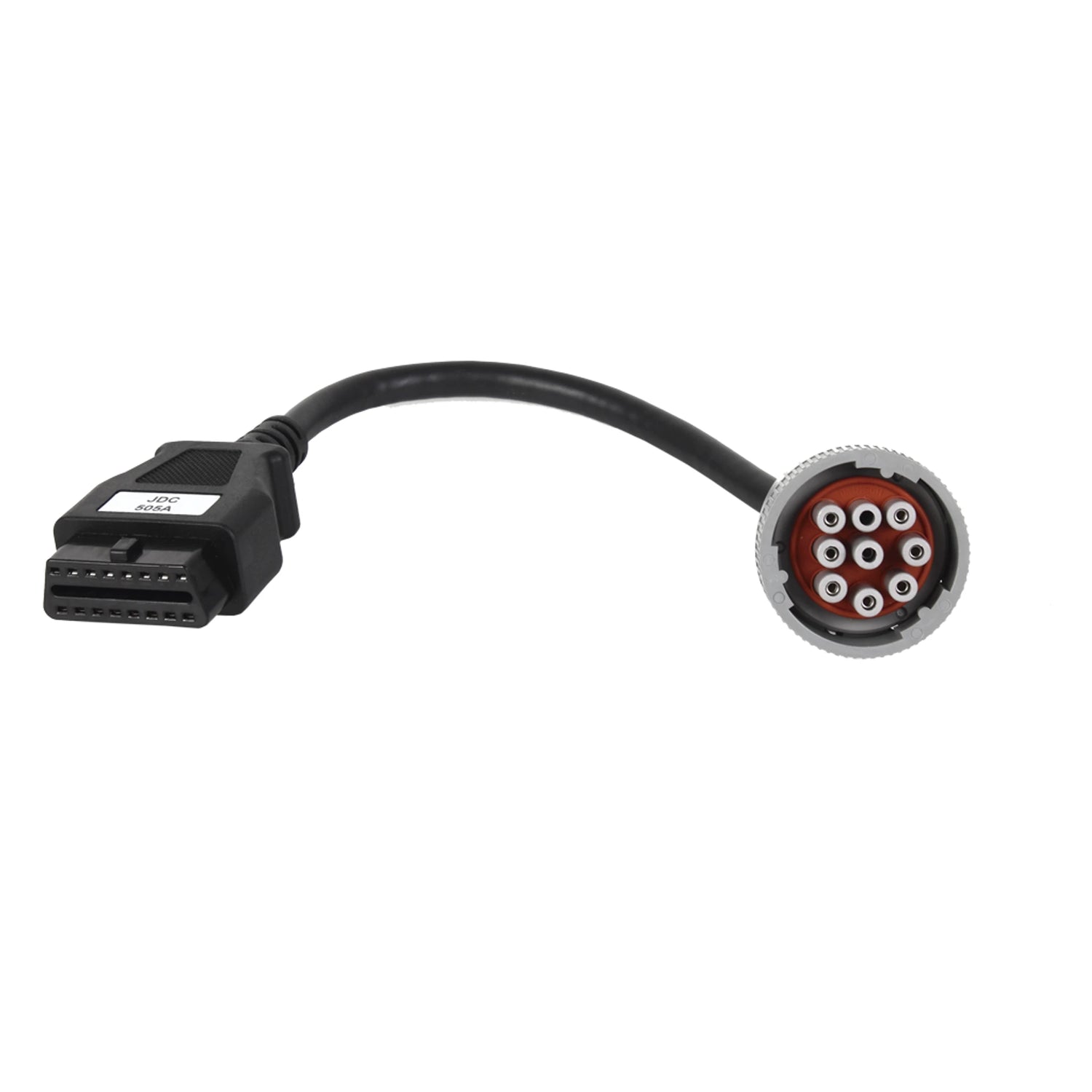

  • JDC505A: Caterpillar/Perkins 9-polig, naar OBD2.

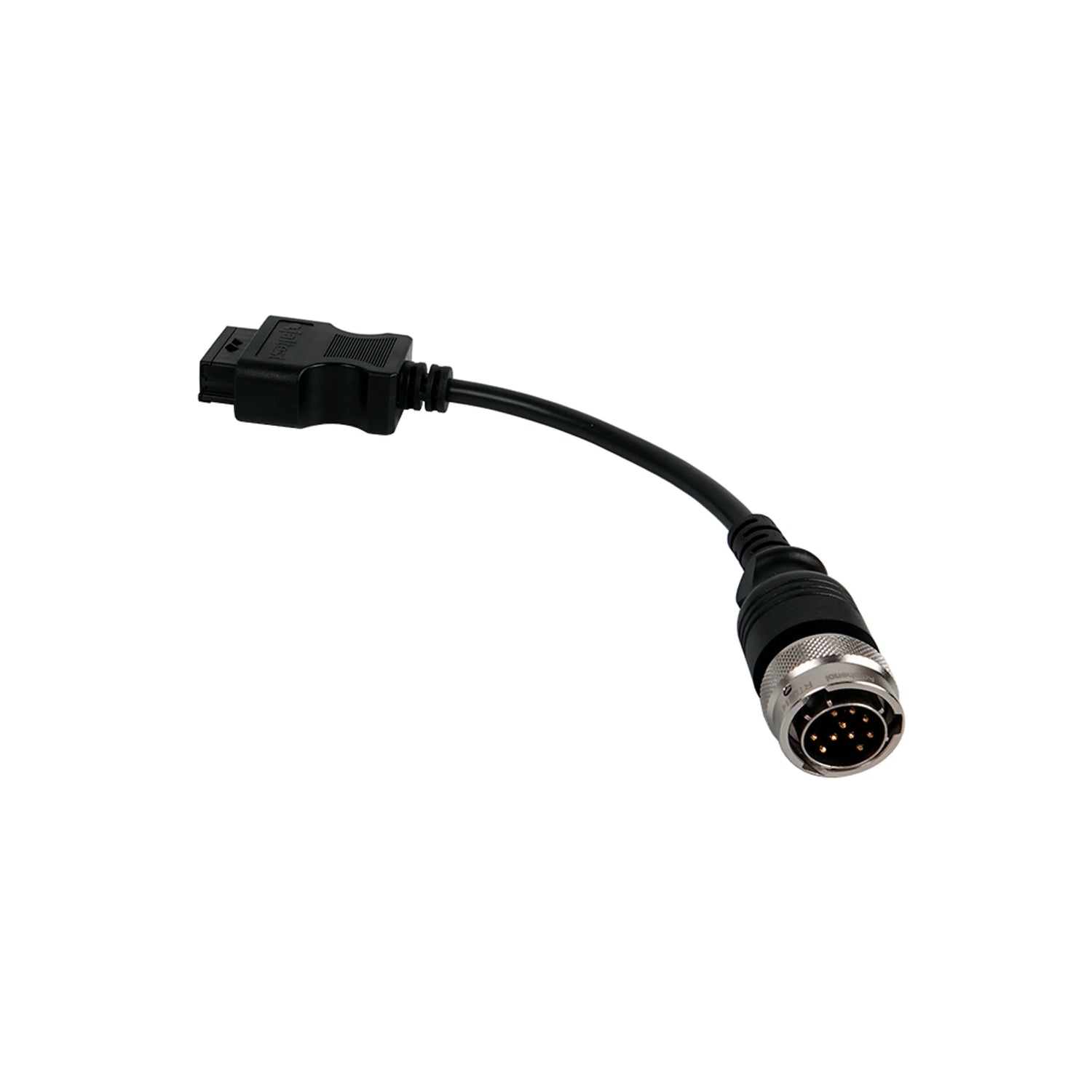

  • JDC509A: Volvo CE, naar 16-pins OBD2.

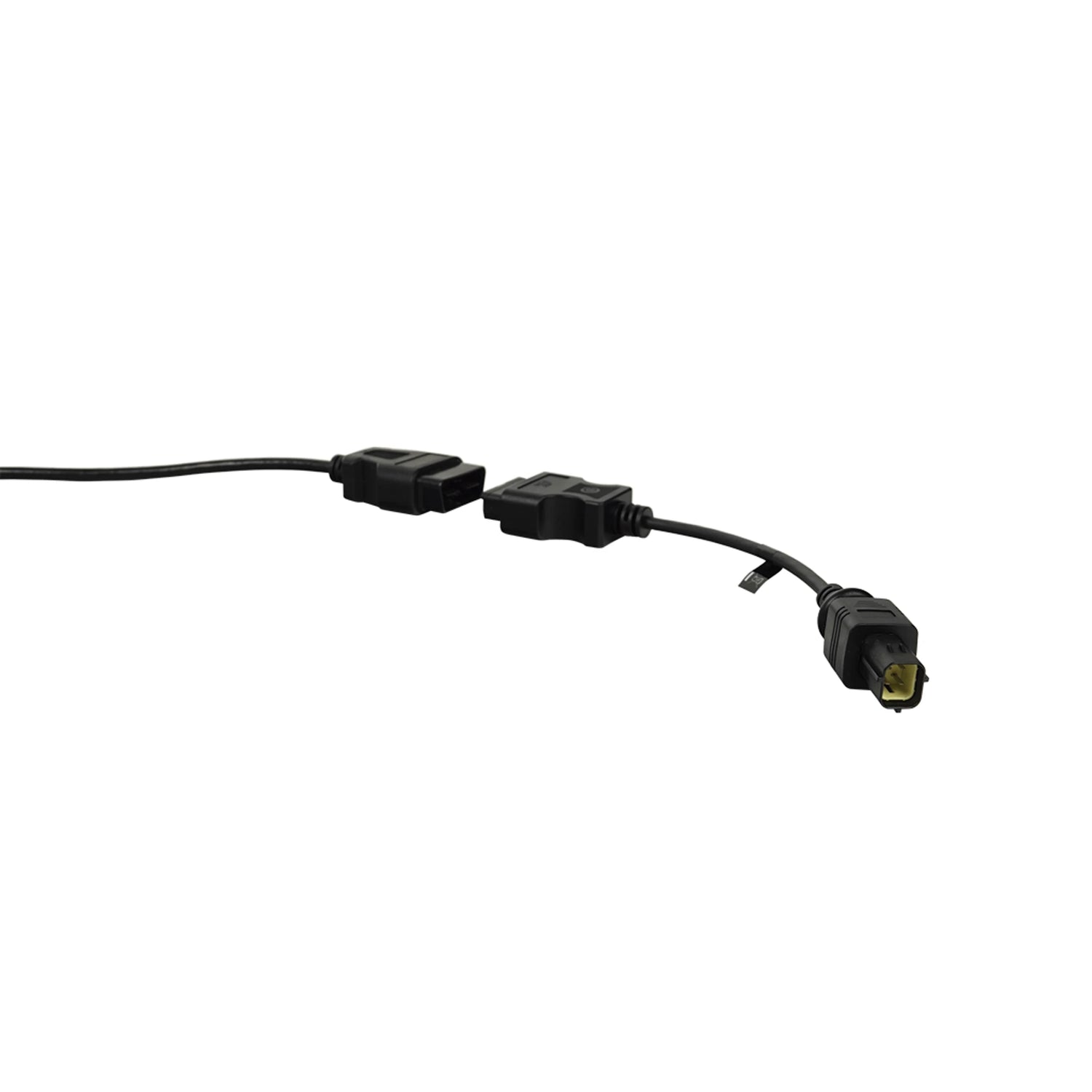

  • JDC523A: Kubota 4-polig, naar OBD2.

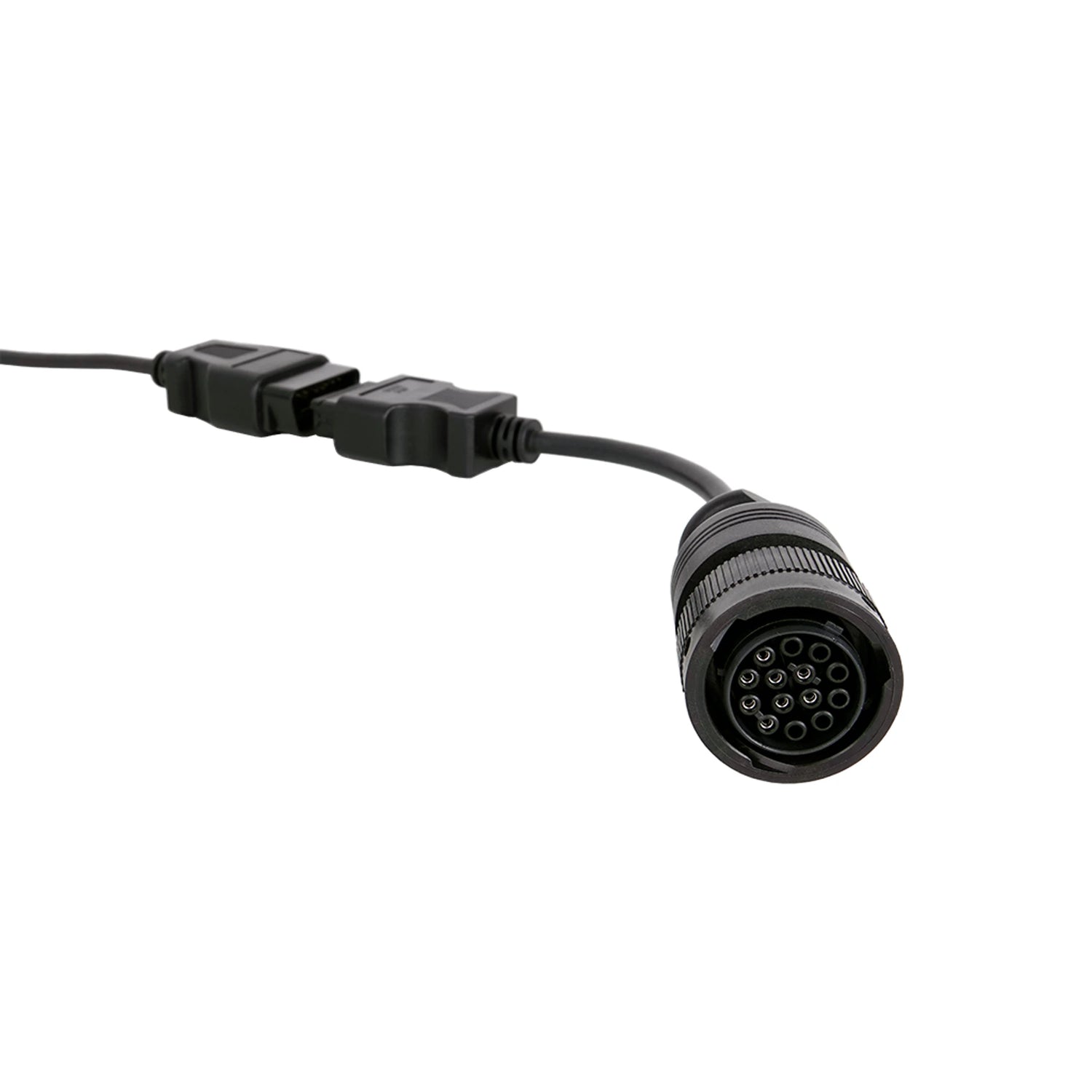

  • JDC533A: Caterpillar 14-polig, naar OBD2.
  • JDC538A: Yanmar 6-polig, naar OBD2.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Live in cijfers en grafiek.
  • Onderhoudsintervallen: Waar de dekking dat biedt.
  • Aanvullende acties: Reset en instellen per regeling.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de diagnoseaansluiting op de machine.
  2. Kabel kiezen: Kies de kabel die bij die stekker past.
  3. Aansluiten: Koppel hem aan uw Jaltest-diagnosekabel.
  4. Software starten: Open Jaltest OHW op de pc.
  5. Uitlezen: Kies merk en model en lees uit.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar, Perkins, Kubota en Yanmar worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor.

Motoren:

  • Deutz-motoren: Deutz-blokken bij tientallen machinebouwers; deze kabel valt ook onder Jaltest AGV en Jaltest MHE.
  • Caterpillar- en Perkins-motoren: De motorkant van Caterpillar en Perkins, ook wanneer de machine van een ander merk is.
  • Kubota-motoren: Kubota-blokken in compact materieel, van minigraver tot aggregaat.
  • Yanmar-motoren: Yanmar-industriemotoren in compacte machines, hefwerktuigen en aggregaten.

Machines:

  • Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen van Volvo CE.
  • Caterpillar 14-polig: De machinekant van Caterpillar, naast de motoraansluiting van de JDC505A.

Genormeerde aansluiting:

  • Deutsch 9-polig groen: De genormeerde J1939-aansluiting, die op nieuwer materieel merkonafhankelijk terugkomt.
💡
Goed om te weten: Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motor en een bij de machineregelingen. Deze set legt het accent op de motorkant. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technical specifications

General

The manufacturer of the cable. Jaltest cables work with Jaltest diagnostic equipment.Brand
Jaltest (Cojali)
The type of cable. A diagnostic cable connects to the diagnostic socket, a measuring cable tests an individual component.Cable type
Adapter cable
The Jaltest software package the cable belongs to. A licence for that module is required to use the cable.Jaltest software module
  • OHW construction and off-road
The types of vehicles or machines the cable is intended for. This shows quickly whether it suits the vehicles entering your workshop.Vehicle types
  • Construction and off-road

Diagnostics

Whether fault codes can be cleared as well as read. Some systems only allow reading.Clear fault codes

Usage

Reference number
70,002,030

Other specifications

Type
Verloopkabelset
Uitvoering
Basis
Aantal kabels
7 stuks
Inhoud
JDC217.9, JDC504A, JDC505A, JDC509A, JDC523A, JDC533A en JDC538A
Toepassing
Merkeigen diagnoseaansluitingen op Off-Highway machines
Interface
Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9
Segment
Terrein- en Bouwmachine
