Jaltest  |  SKU: JDC604.9

Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-pin OBD – 26-pin DB26 Adapter Cable | Motor Boat

€114,95 incl.
€95,00 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

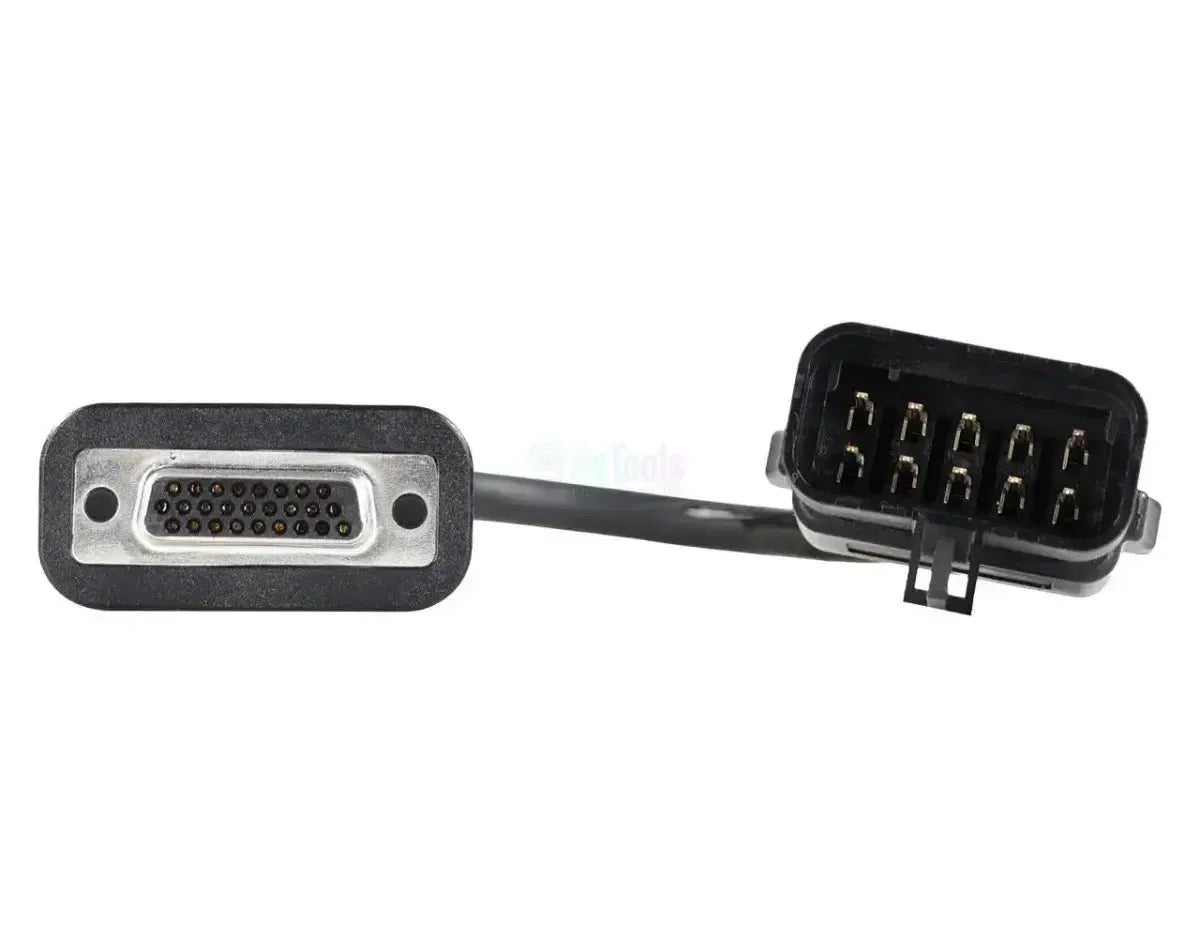

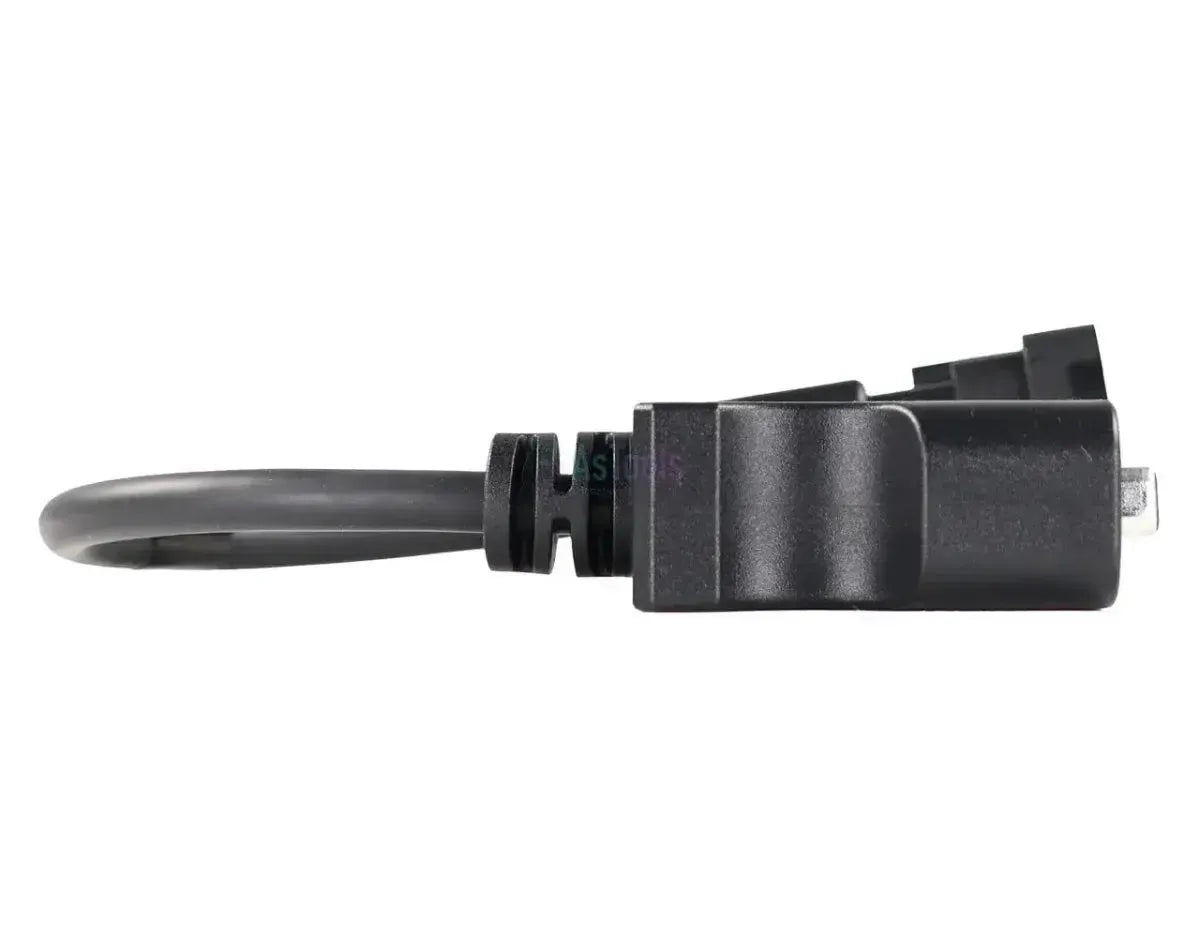

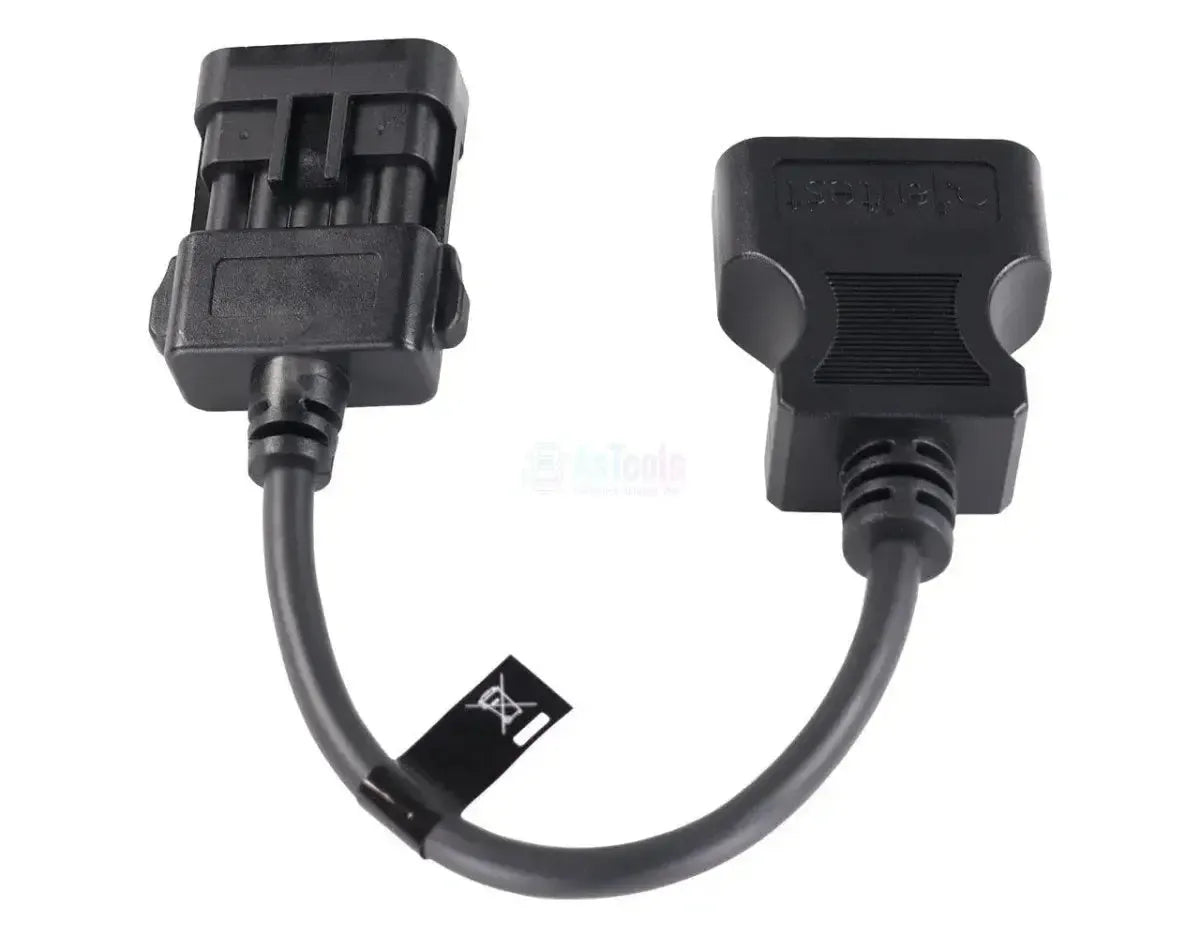

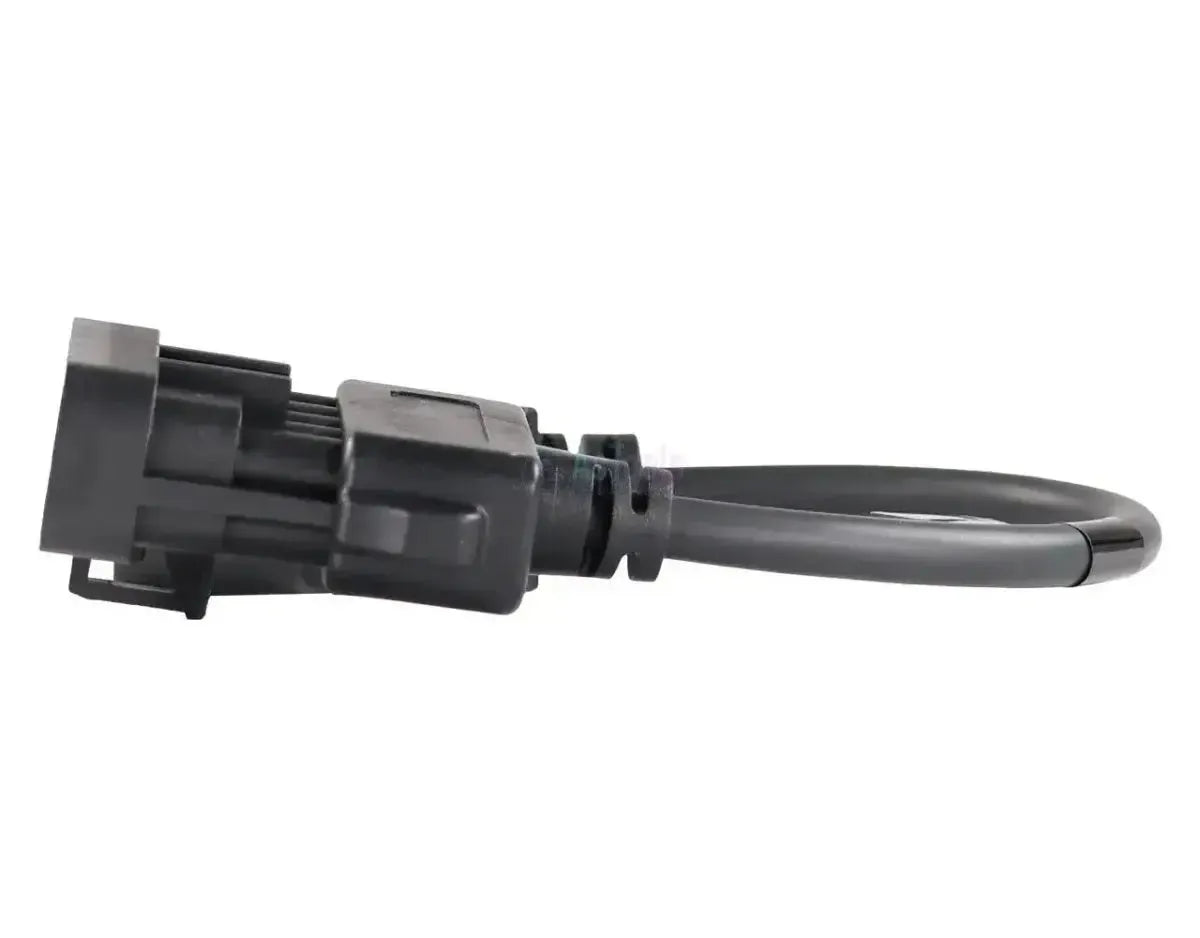

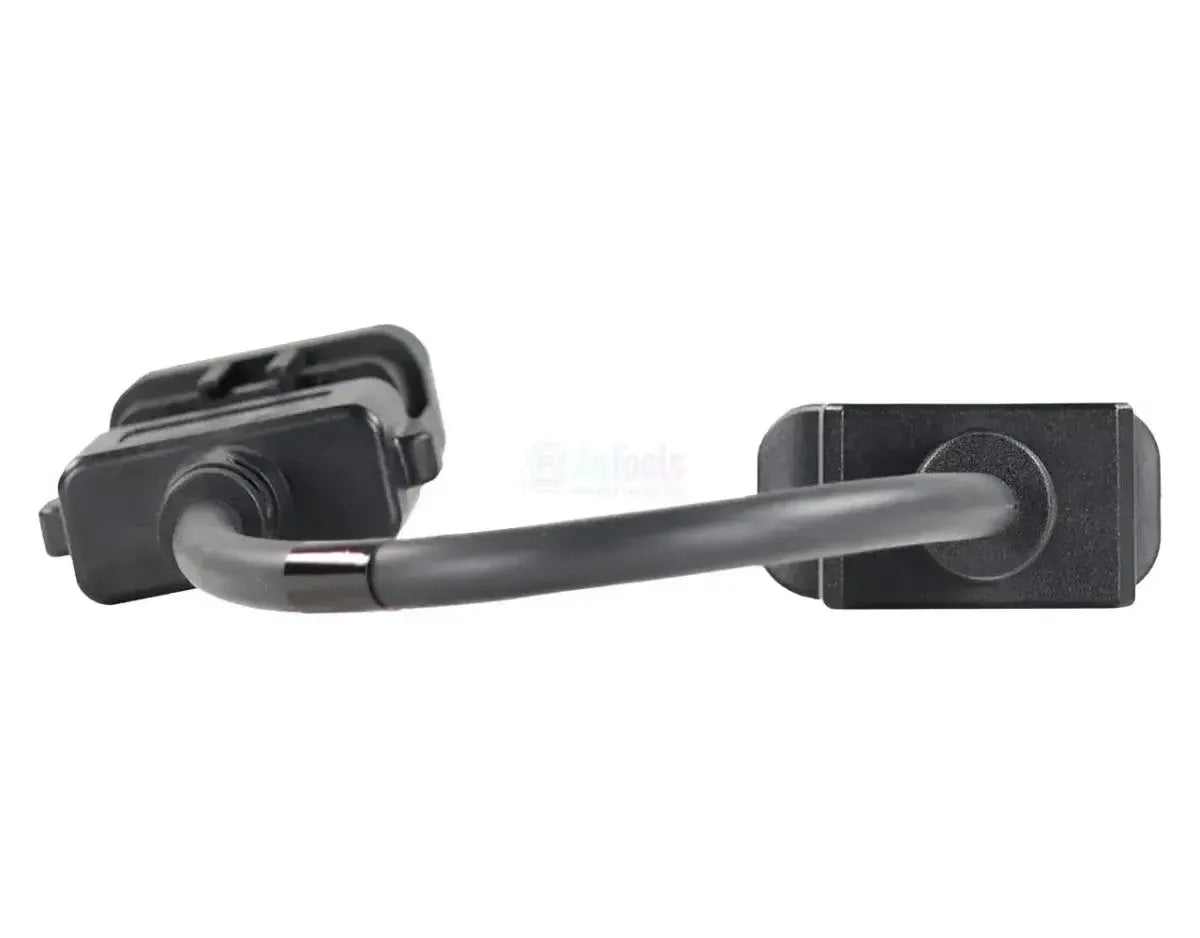

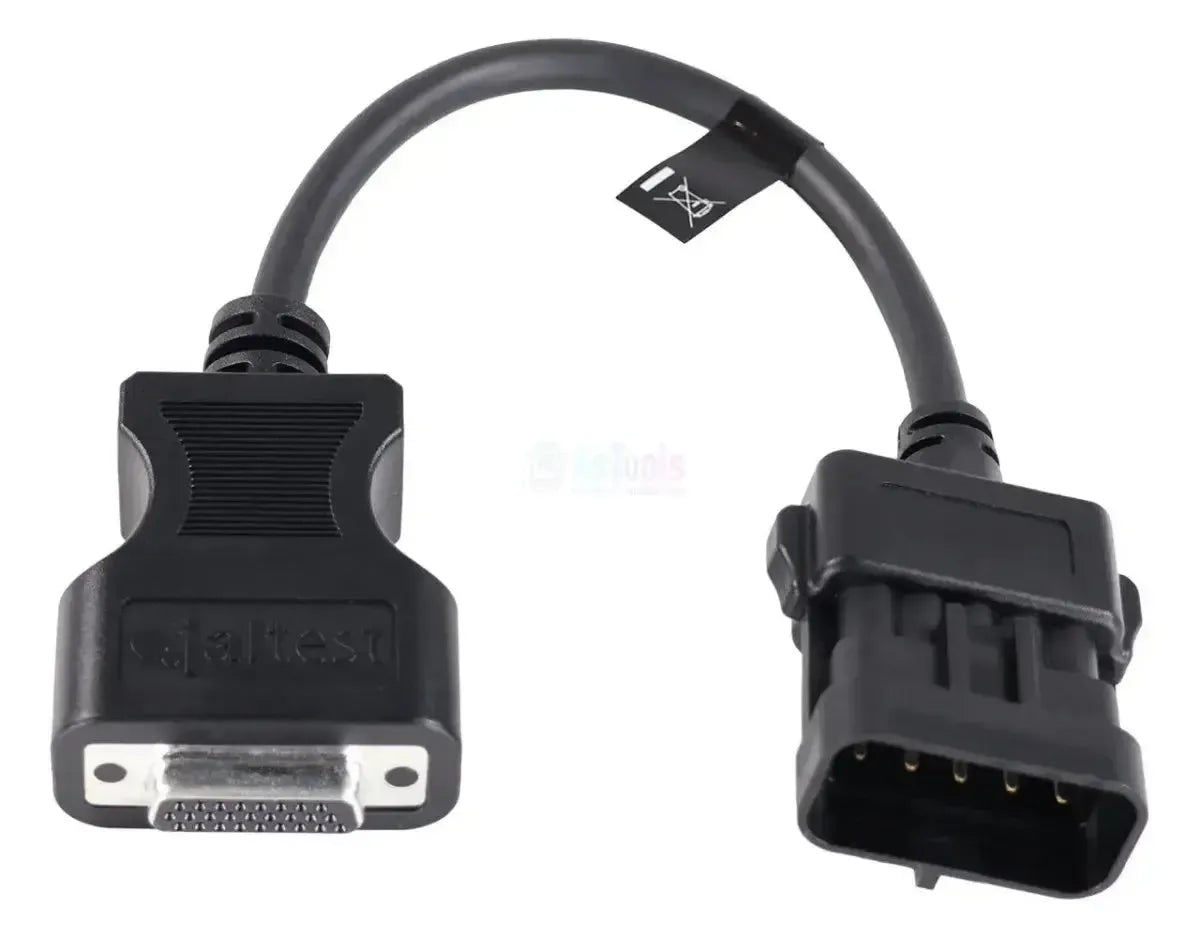

De Jaltest JDC604.9 verbindt de 10-pins MEFI-aansluiting van de MerCruiser-binnenboordmotoren met uw Jaltest-interface. Aan de motorzijde zit een rechthoekige zwarte stekker met tien pennen in een dubbele rij van vijf en een vergrendelingslip op de rug. Aan de interfacezijde eindigt de kabel op een 26-pins D-sub met schroefborging, die u op de Jaltest Link V9 aansluit via de verlengkabel JDC100B. Het snoer meet 28 tot 30 cm.

Achter die aansluiting ligt de MEFI-inspuitregeling, de benzinemotorregeling van de MerCruiser-binnenboordblokken, in de generaties MEFI 1-2 en MEFI 3-4. Op beide leest u foutcodes, bekijkt u meetwaarden, stuurt u componenten aan en volgt u live data. Parameters, kalibratie en reset horen bij de nieuwere 555-regeleenheden met hun eigen 4-pins stekker. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Dekt beide MEFI-generaties met één kabel: MEFI 1-2 en MEFI 3-4.
✔Op de MEFI-regeling krijgt u naast foutcodes ook meetwaarden en componentaansturing.
✔Met live data volgt u de waarden terwijl de motor draait.
✔Eén aansluiting voor een breed motorenpakket: Van de 4.3-serie tot de MAG-blokken en de grote 454-, 496- en 502-uitvoeringen.

AANDACHTSPUNTEN

✕De interfacezijde is een 26-pins D-sub: Op de Jaltest Link V9 sluit u de kabel aan via de JDC100B.
✕Bij de MEFI-regeleenheden zijn parameters, kalibratie en reset niet mogelijk.
✕De gas- en schakelbediening, de koersregeling en de 555-regeleenheden zitten achter andere stekkers; voor de 4-pins 555-aansluiting is de JDC603A bedoeld.
✕Uitsluitend voor de binnenboordmotoren van MerCruiser; de Mercury-buitenboordmotoren hebben deze aansluiting niet.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de MEFI-motorregeling van het MerCruiser-blok. Dat is de enige eenheid achter deze 10-pins aansluiting. Onderstaande eenheden komen uit de Mercury-dekking van Jaltest Marine.

Regeleenheden die u kunt benaderen

  • MEFI 1-2: Motorregeling, eerste generaties.
  • MEFI 3-4: Motorregeling, derde en vierde.

Wat u kunt doen

  • Foutcodes: Lezen, met omschrijving.
  • Meetwaarden: Sensoren op de MEFI-regeling.
  • Componenten: Actuatoren rechtstreeks aansturen.
  • Live data: Volgen bij draaiende motor.

Zo gebruikt u hem

  1. Stekker zoeken: 10-pins MEFI-stekker bij de motor.
  2. Aansluiten: Steek de JDC604.9 op de stekker.
  3. Verlengkabel: Schroef de JDC100B op de D-sub.
  4. Link koppelen: JDC100B op de Jaltest Link V9.
  5. Uitlezen: Kies Mercury en het motortype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elk MerCruiser-binnenboordblok met de 10-pins MEFI-aansluiting. Jaltest Marine voert onderstaande motoren in de dekking; of u goed zit, ziet u aan de rechthoekige zwarte stekker met een dubbele rij van vijf pennen en niet aan het typenummer van het blok.

Mercury MerCruiser:

  • 4.3-serie: 4.3 EFI, 4.3 MPI en 4.3 MPI ECT.
  • 5.0- en 5.7-serie: 5.0 EFI, 5.0 MPI, 5.7 EFI, 5.7 MPI en de Horizon-uitvoeringen.
  • MAG-serie: 262 MAG, 350 MAG EFI en MPI, 377 MAG MPI, 383 MAG Stroker, 496 MAG (HO) en 8.2 MAG.
  • Grote blokken: 454 EFI en MPI, 502 EFI, 502 MAG EFI en 502 MPI, 7.4 TBI en 7.4 MPI, 8.1S Horizon en HO.
  • Overige: Scorpion- en Black Scorpion-uitvoeringen, MX 6.2 MPI, Vazer 100, de 200/250 Optimax en 240 EFI.
💡
Goed om te weten: De MEFI-aansluiting zit in de motorruimte, op of naast de motor. MerCruiser stapte later over op de ECM- en PCM-555-regeling met een 4-pins stekker; die vraagt om de JDC603A. Tel het aantal pennen op uw motor voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot

Technical specifications

General

The brand of the cable or adapter. It often has to match the brand of your diagnostic tool.Brand
Jaltest
The type of product: a separate adapter cable, an adapter without a cable or a complete set.Product type
Adapter cable
The cable set that also includes this cable. If you already own that set, you do not need to buy the cable separately.Part of cable set
Marine cable set

Suitable for

The brand of diagnostic tool the cable works with. A cable for one brand usually does not fit a tester of another brand.Compatible diagnostic tool
  • Jaltest
The version of the Jaltest Link interface the cable fits. Some cables only work with the latest V9.Jaltest Link version
  • Link V9
The Jaltest module required to use the cable. Without the correct licence, the cable will not work.Jaltest software module
  • Marine

Connections

The connector that plugs into the diagnostic port of the vehicle or machine. It must fit exactly.Vehicle-side connector
10-pin rectangular connector

Diagnostic functions

Shows the current sensor readings while the vehicle is running. Useful for tracing faults.View live data
Allows you to activate components yourself to test whether they are faulty. This saves time when fault finding.Component activation
Allows you to adjust control unit settings and perform calibrations after repair or replacement.Parameters and calibrations

Size and weight

The length of the cable. A longer cable gives more freedom of movement with a port that is difficult to reach.Cable length
30 cm
Control units
MEFI 1-2 and MEFI 3-4 (engine control)
Reference number
JDC604.9

Other specifications

Toepassing
Mercury MerCruiser binnenboordmotoren (MEFI 1-4)
Aansluiting interfacezijde
26-pins D-sub (SUBD-26) met schroefborging
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Vereiste verlengkabel
JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9
Nodig om te gebruiken
Jaltest Link V9, verlengkabel JDC100B en een actieve licentie voor Jaltest Marine
