Lifetime license with purchase
Jdiag | SKU:
B0176-2
JDiag M100 Pro Full Motorcycle Diagnostic Tool
Regular price
€234,95 incl.
€194,17 excl.
Unavailable
Warranty directly via AsTools
Warranty directly via AsTools
We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.
2 years warranty on all products
2 years warranty on all products
All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.
Easy returns
Easy returns
You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.
Professional customer service
Professional customer service
Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

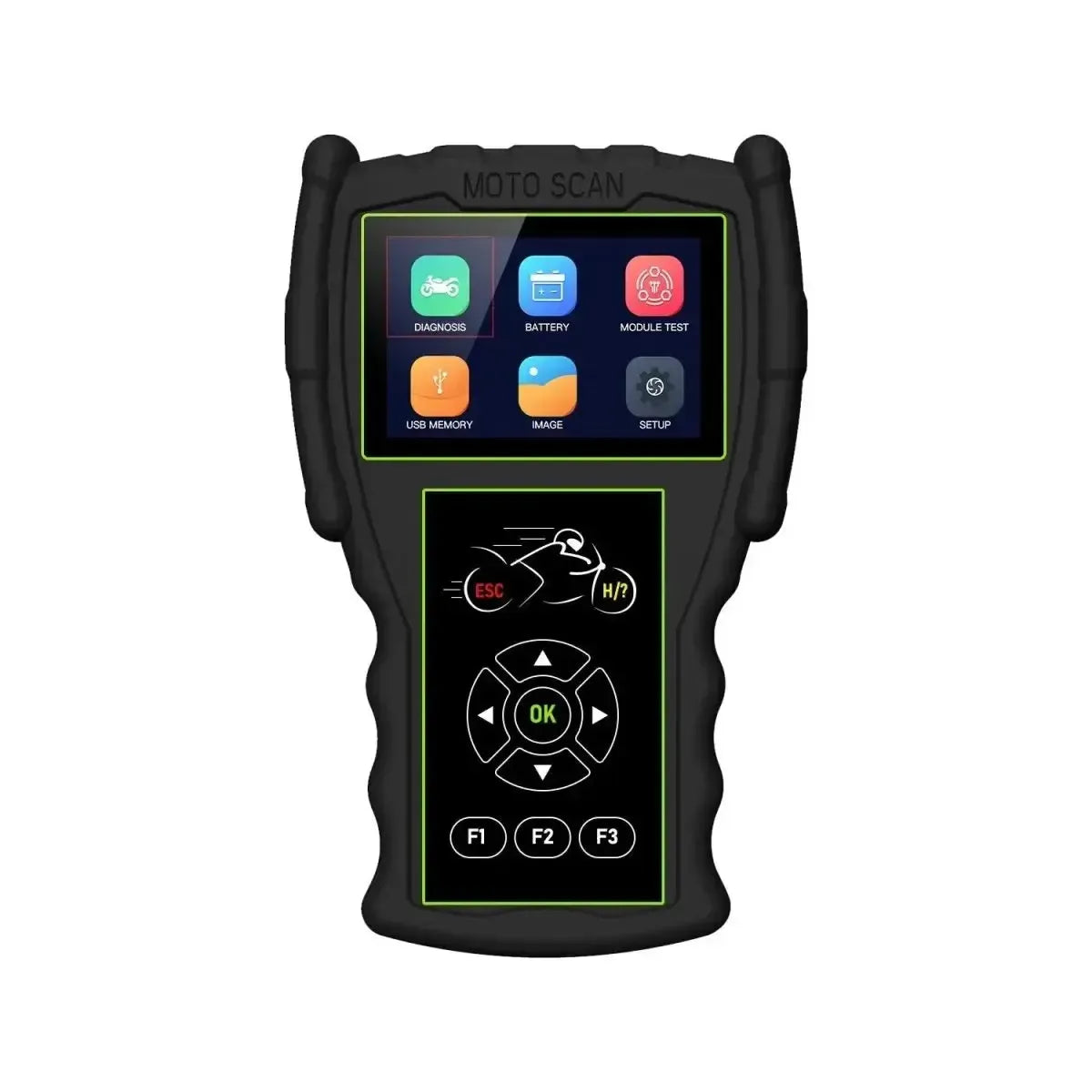

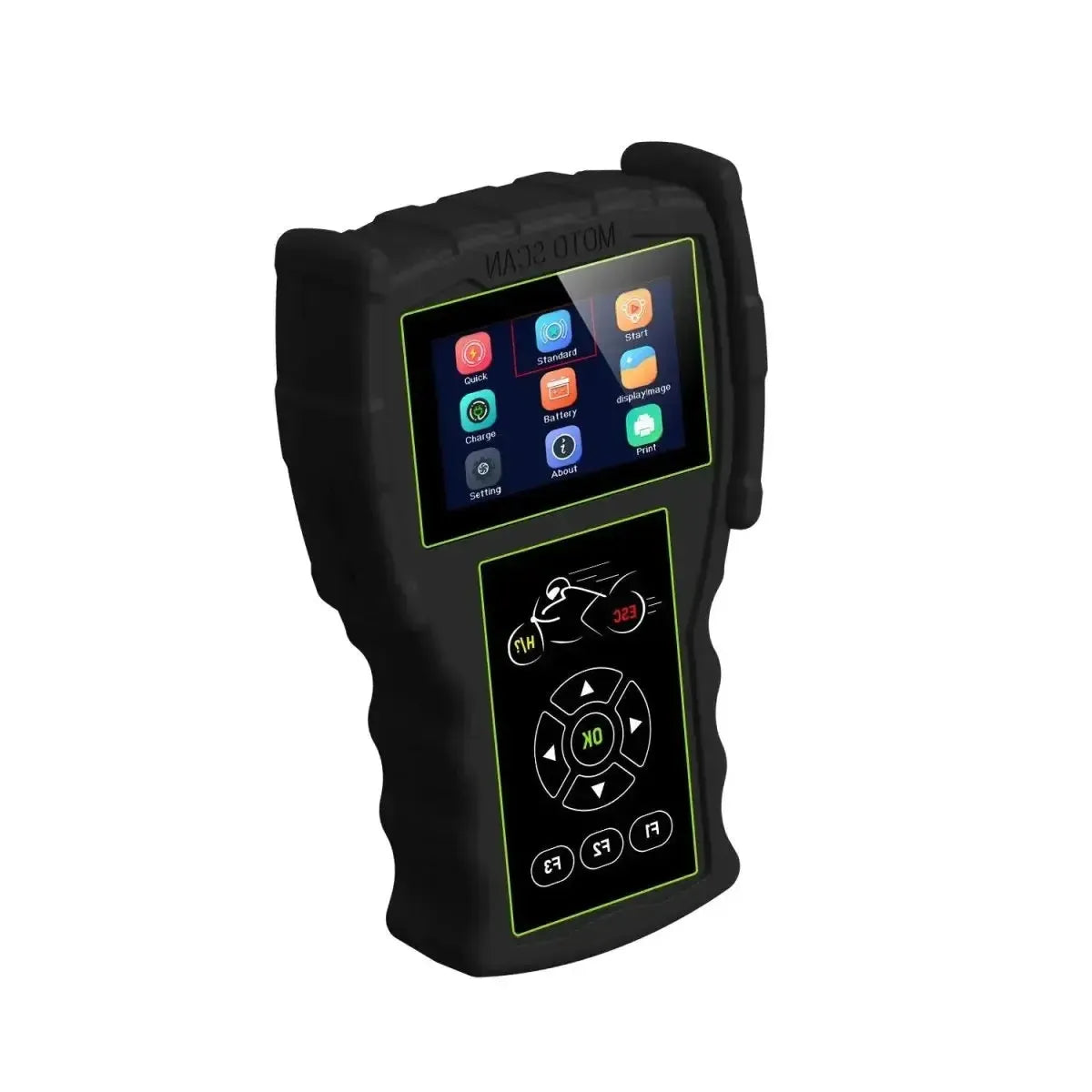

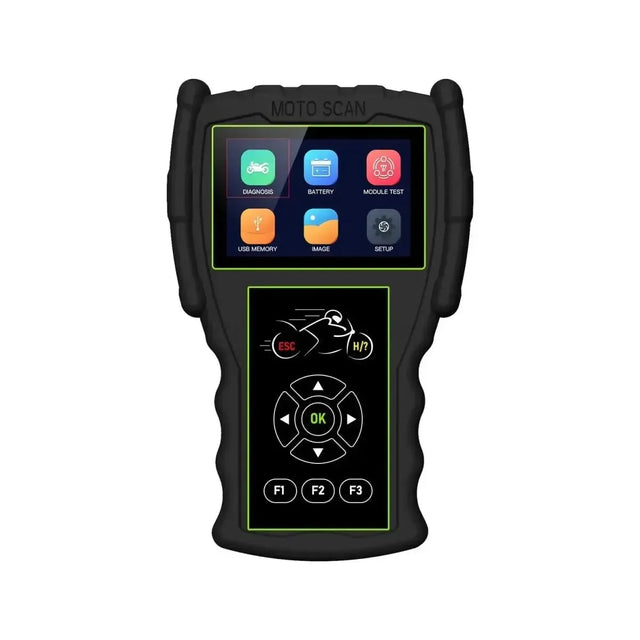

De JDiag M100 Pro Full is een handheld uitleesapparaat voor motorfietsen en scooters met een ingebouwde accutester. U leest en wist foutcodes, bekijkt live data als getal en als grafiek en voert actuatortests en servicefuncties uit, zoals CO-afstelling en het resetten van de onderhoudsmelding. Het toestel heeft een 3,5-inch kleurenscherm en bedieningsknoppen.
De Full-versie heeft dezelfde hardware en software als de M100 Pro. Het verschil zit in de doos: u krijgt er een set merkadapters bij voor onder meer Suzuki, Yamaha, Honda, Kawasaki, Piaggio, Kymco, SYM en Aeon/Benelli. Zo sluit u ook motoren en scooters zonder OBD2-poort direct aan. Bij aanschaf via AsTools krijgt u levenslang gratis software-updates.
PLUSPUNTEN
✔Diagnose en accutest in één — Foutcodes, live data en een 12V-accu-, start- en laadtest.
✔Live data als grafiek — Toerental, accuspanning en gaskleppositie in golfvorm.
✔Servicefuncties — Onderhoudsmelding, CO-afstelling, TPS en stationair toerental.
✔Levenslang updates — Geen abonnement; updates zet u via de pc op de geheugenkaart.
AANDACHTSPUNTEN
✕Alleen motorfietsen — Bedoeld voor motoren en scooters, niet voor auto's.
✕Dekking per model — Welke functie werkt, verschilt per merk, model en bouwjaar.
✕Updates via de pc — Een update gaat niet via WiFi maar via USB en de geheugenkaart.
✕Geen Ducati of Harley — Deze merken staan niet in de lijst; kijk dan naar de JDiag M300.
Toepassingen en functionaliteiten
De JDiag M100 Pro Full is bedoeld voor motorwerkplaatsen, scooterdealers en de ervaren hobbyist. Hieronder staat wat het toestel kan.

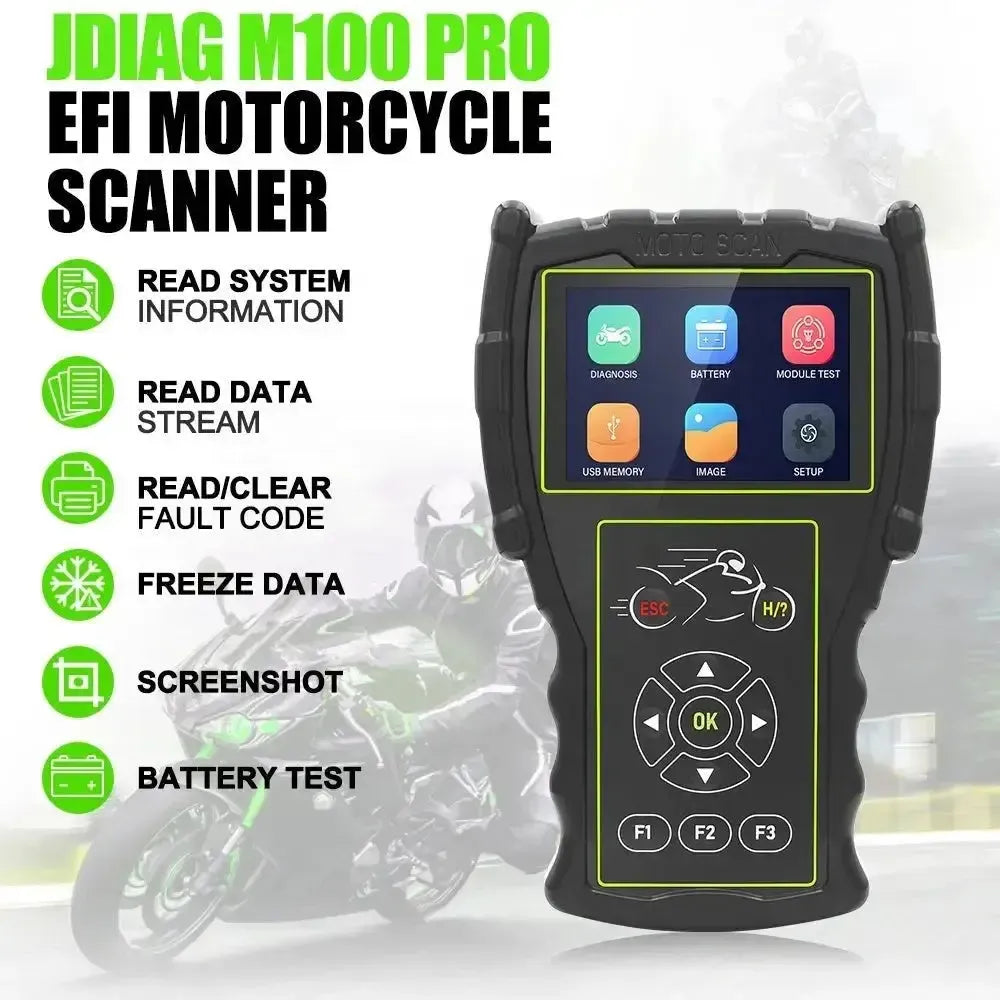

Diagnosefuncties
- Systeeminformatie: ECU-versie, onderdeelnummers en gegevens.
- Foutcodes lezen: Opgeslagen codes en foutcodehistoriek.
- Foutcodes wissen: Met contact aan en motor uit.
- Freeze frame: De waarden op het moment van de storing.
- Live data: Toerental, accuspanning, gasklep, temperatuur.
- Golfvorm: Live data als grafiek tonen.
- Generiek OBD2: Voor motoren met een OBD2-aansluiting.

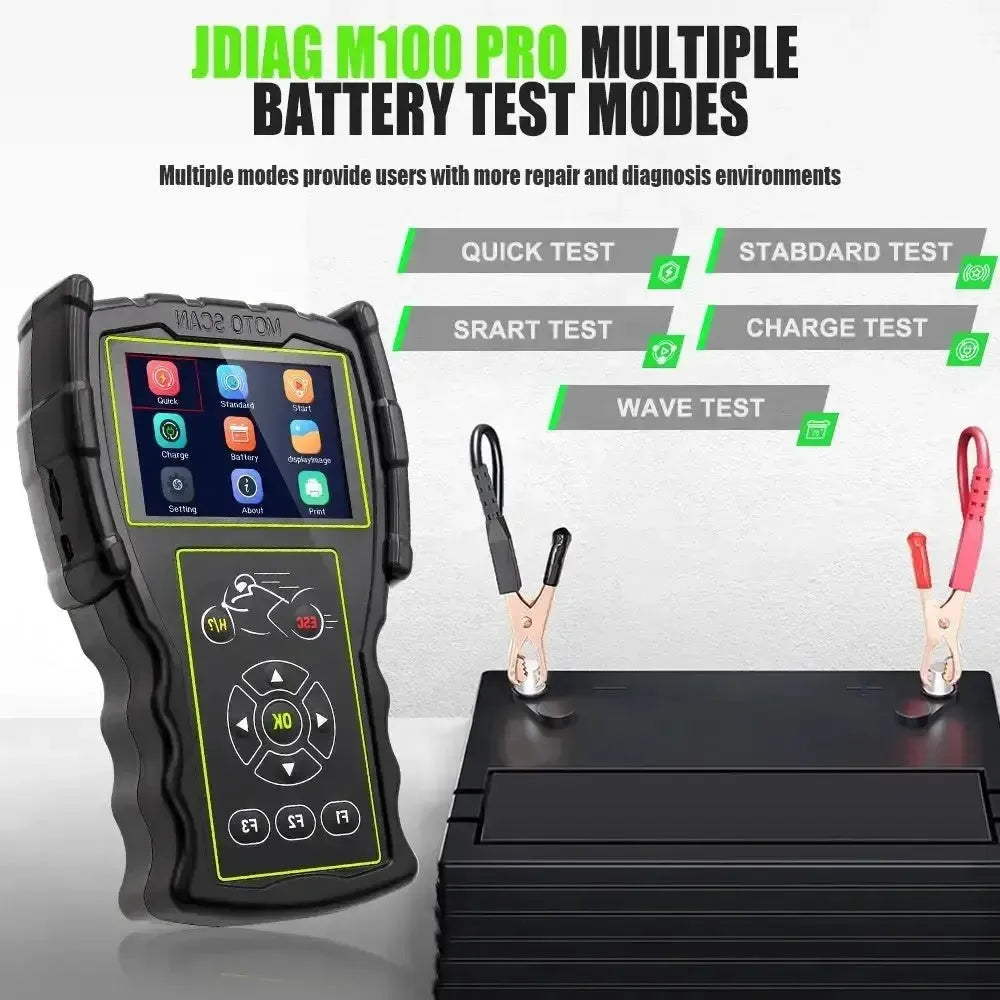

Accutest
- Snelle test: Als het accutype onbekend is.
- Standaardtest: Staat van de accu (SOH) en laadtoestand (SOC).
- Starttest: Spanning en tijd tijdens het starten.
- Laadtest: Laadspanning onbelast en belast, diodes, rimpel.
- Golfvormtest: De accuspanning als grafiek.
Overig
- Moduletest: Scherm, toetsen en geheugenkaart testen.
- Geheugenkaart: Testgegevens en updates opslaan.
- Rapporten: Resultaten via de pc afdrukken.
- CAN-bus: Gereserveerde CAN-bus-aansluiting.
Zo gebruikt u hem
- Bijwerken: Download de update en zet hem via USB op de geheugenkaart.
- Aansluiten: Zoek de diagnosestekker en sluit de juiste kabel of adapter aan.
- Contact aan: Zet het contact aan; het toestel start vanzelf.
- Merk kiezen: Kies het merk en het systeem en lees de foutcodes.
- Herstellen: Gebruik live data, tests en servicefuncties en wis de codes.
Service en onderhoudsfuncties
De M100 Pro heeft diverse service- en onderhoudsfuncties. Welke functie werkt, verschilt per merk, model en bouwjaar.
Motor en aandrijflijn
- Service-interval: De onderhoudsmelding terugzetten na een beurt.
- CO-afstelling: De CO-waarde bij stationair instellen (COTrimmer).
- Stationair toerental: Het stationair toerental afstellen.
- Gasklepsensor (TPS): De gasklepsensor afstellen.
- Adaptiewaarden: Aangeleerde waarden resetten.
Remmen
- ABS-systeem: Foutcodes van het ABS lezen en wissen.
Elektrisch systeem
- Immobilizer: De startonderbreker ontgrendelen.
- Sleutels: Sleutels coderen, waar het merk dat toestaat.
- Alarm: Immobilizer en alarm configureren.
Algemeen en modules
- Actuatortests: Onderdelen aansturen om ze te testen.
- Storingsgids: Stappen voor injectoren, ontsteking en pomp.
Ondersteunde voertuigmerken
Bepalend is de combinatie van merk, model en bouwjaar, niet het merk alleen. Controleer vooraf of uw model en de gewenste functie erin staan.

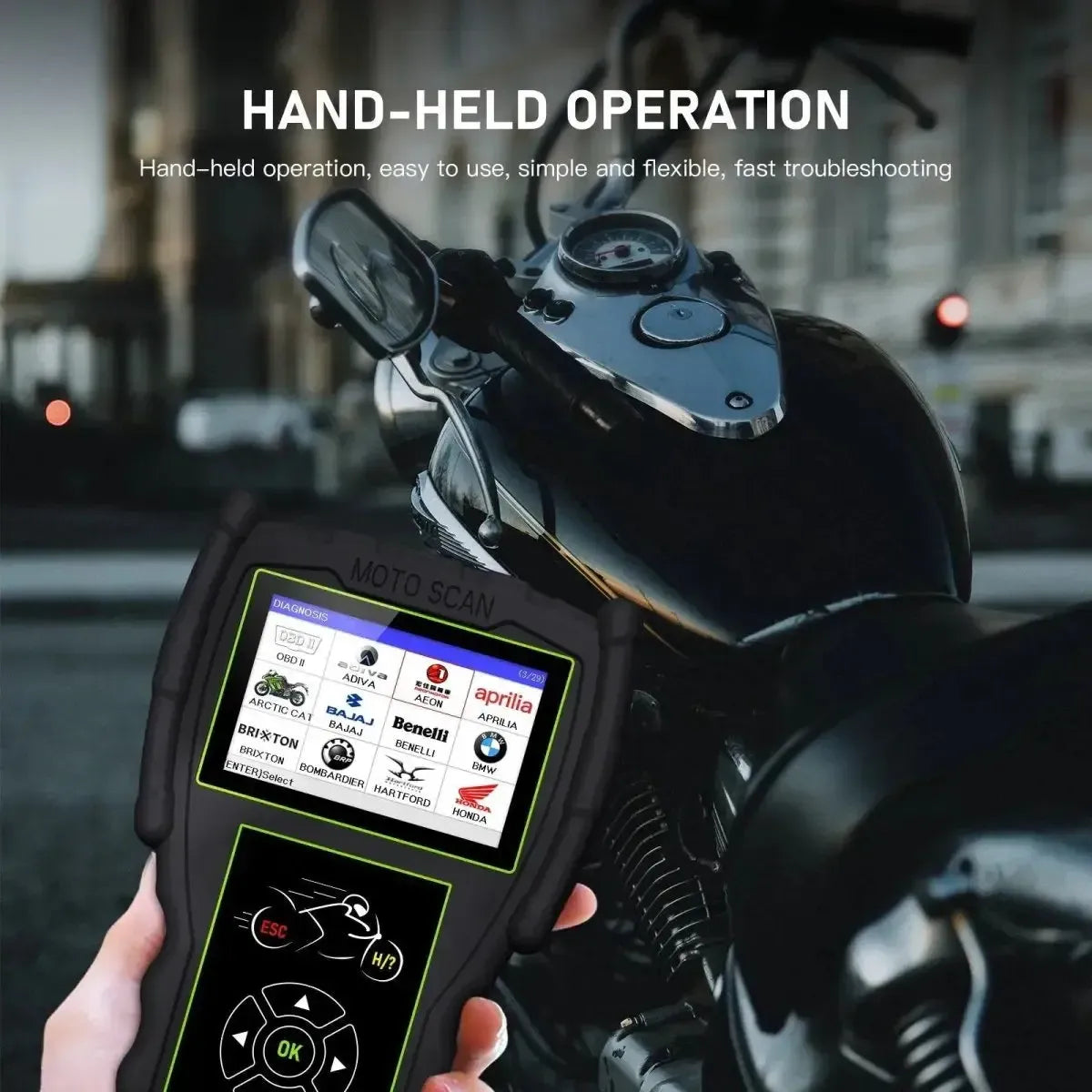

Merken voor diagnose
JDiag noemt merken uit Europa, Azië, Amerika en China, plus generiek OBD2.
- Europees: Adiva, Aprilia, Benelli, BMW, Brixton, KTM, Piaggio, Triumph, Vespa
- Aziatisch: Aeon, Bajaj, Fit, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha
- Amerikaans: Arctic Cat, Bombardier, Indian
- Chinees: CFMoto, Yiben
JDiag breidt de dekking uit met software-updates.
Licentie-informatie
Bij aanschaf via AsTools krijgt u levenslang gratis software-updates.
- Wat levenslang betekent: Geen abonnement en geen jaarlicentie; u betaalt niet voor updates.
- Zolang JDiag bijwerkt: U krijgt de updates die JDiag voor dit toestel uitbrengt.
- Zo werkt u bij: Download het bestand en kopieer het via USB naar de geheugenkaart.
- Verlengen: Niet nodig. Er is geen aparte update-licentie voor dit toestel.

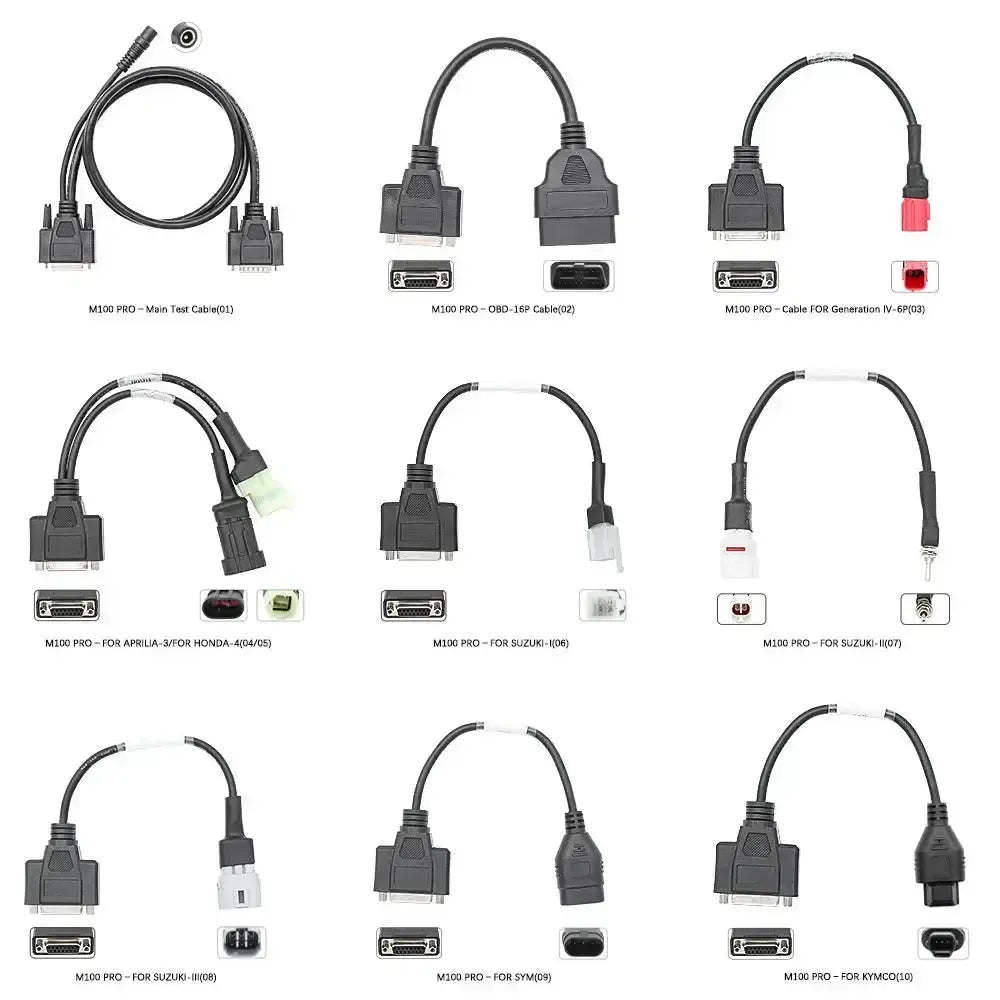

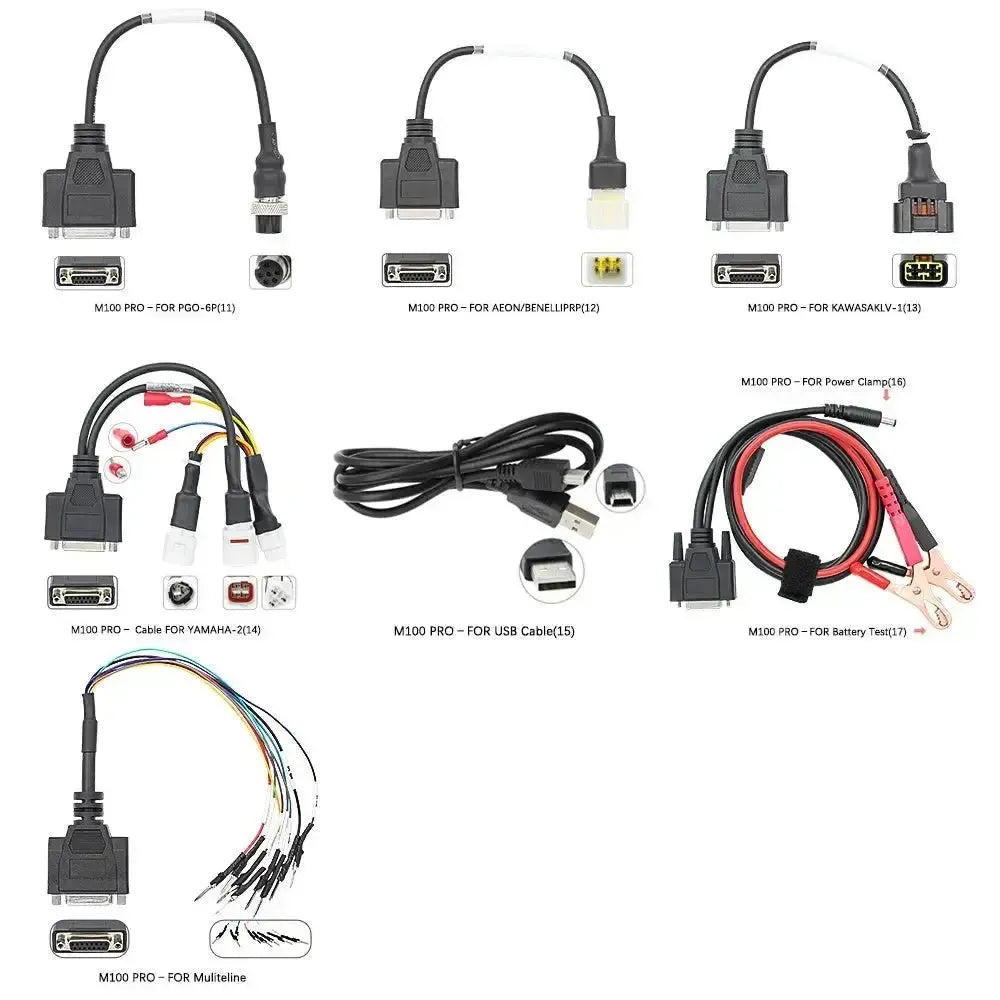

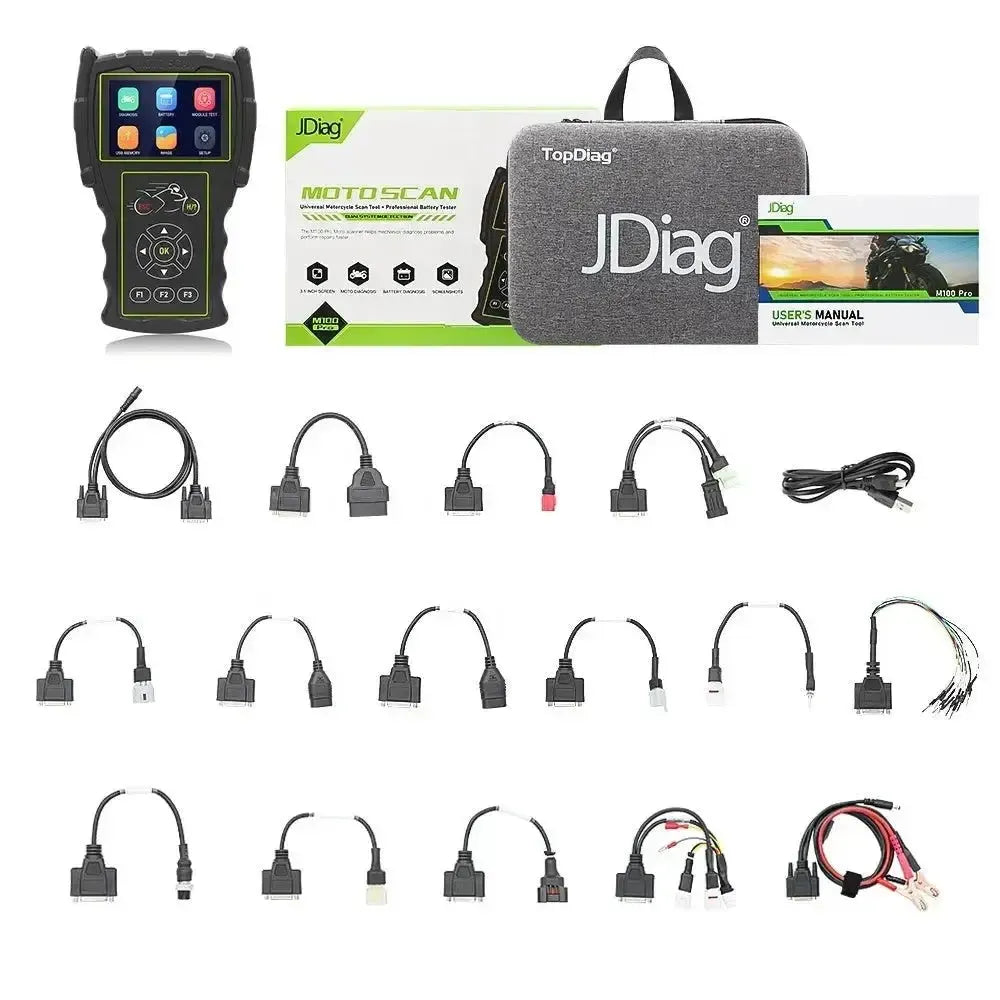

Verpakkingsinhoud

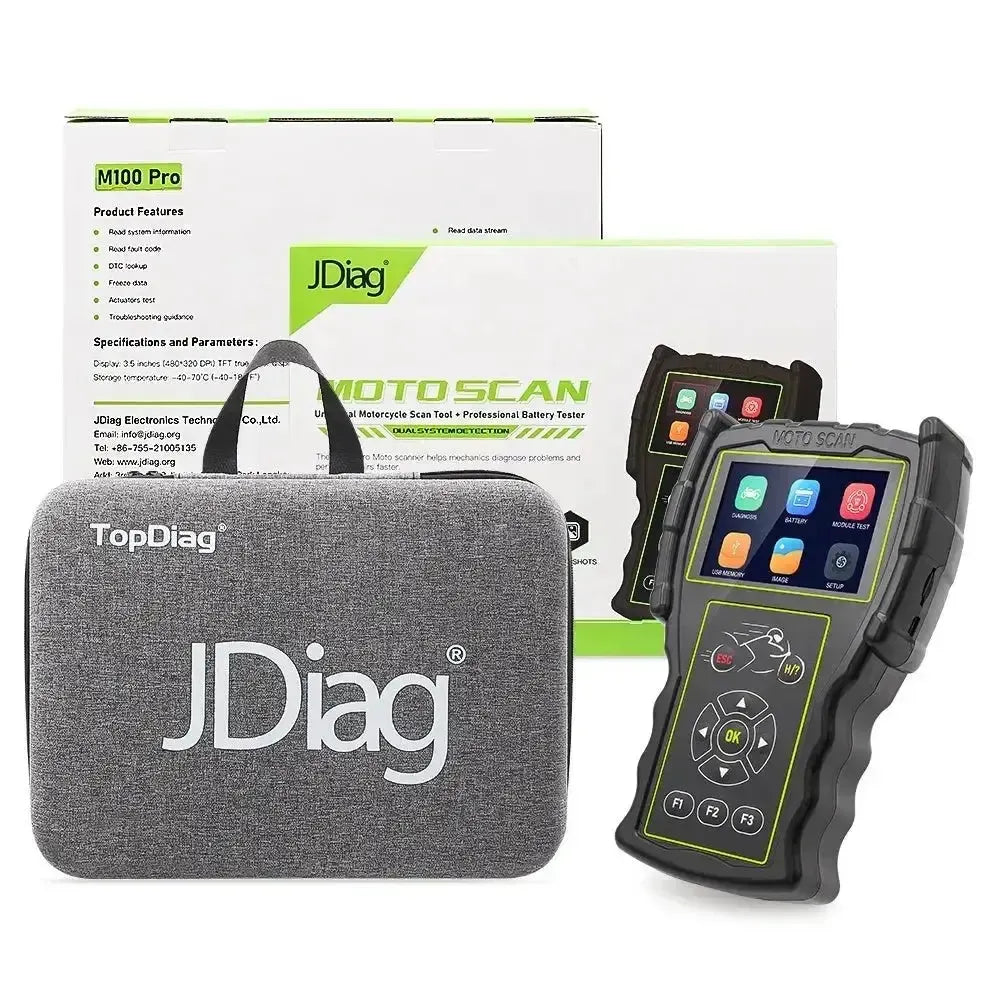

- 1x JDiag M100 Pro Full-uitleesapparaat
- 1x Hoofdkabel 15-pins DB15 naar 15-pins DB15
- 1x Kabel 15-pins DB15 naar 16-pins OBD2
- 1x Universele kabel 8-pins naar 15-pins DB15
- 1x Accuklemmen-voedingskabel
- 1x USB-A naar mini-USB-B-kabel
- 1x Suzuki-adapter 4-pins, dealermodus-schakelaar
- 1x Suzuki-adapter 4-pins
- 1x Suzuki-adapter 6-pins
- 1x Yamaha-adapter 3+3+4-pins
- 1x Aprilia/Piaggio/Vespa/Honda-adapter 3+4-pins
- 1x Piaggio-adapter 6-pins
- 1x Aeon/Benelli-adapter 6-pins
- 1x Kymco-adapter 3-pins
- 1x SYM-adapter 3-pins
- 1x Kawasaki-adapter 8-pins
- 1x Euro-V-adapter 6-pins
- 1x Handleiding
- 1x Opbergtas
| Referentie | Aansluiting |
|---|---|
| Hoofdkabel DB15 | Van het toestel naar de OBD2-kabel of een merkadapter |
| OBD2-kabel 16-pins | Motoren met een OBD2-aansluiting |
| Universele kabel 8-pins | Aansluiten zonder passende merkadapter |
| Accuklemmen-voedingskabel | Accutest en voeding vanaf de accu |
| USB-kabel | Updates en gegevens via de pc |
| Suzuki 4-pins en 6-pins | Suzuki, ook met dealermodus-schakelaar |
| Yamaha 3+3+4-pins | Yamaha |
| 3+4-pins | Aprilia, Piaggio, Vespa en Honda |
| Piaggio 6-pins | Piaggio |
| Aeon/Benelli 6-pins | Aeon en Benelli |
| Kymco 3-pins | Kymco |
| SYM 3-pins | SYM |
| Kawasaki 8-pins | Kawasaki |
| Euro-V 6-pins | Euro-5-diagnosestekker (6-pins) |
💡
Goed om te weten: Werk het toestel na ontvangst eerst bij; dan heeft u de nieuwste merken en foutcodes. De accutest is gemaakt voor 12V-accu's en werkt niet onder 7 V.
Technical specifications
General
- The manufacturer of the diagnostic device. Useful if you already know which brand works well in your workshop.Brand
- Jdiag
- Whether it is a tablet, a standalone handheld unit, a dongle with an app, or an interface for a PC.Type of device
- Handheld unit
- Which types of vehicles or machines the device supports. An engine tester, for example, will not work on a truck.Vehicle types
- Motorcycles
- Which parts of the world the supported brands come from. This shows whether American or Chinese vehicles are also covered.Brand origin
- European brands
- Asian brands
- American brands
- Chinese brands
Diagnostics
- The device shows sensor readings while the engine is running. This lets you check whether a component is working correctly.Live data
- Yes
- The device can operate components directly, such as a fan or valve. This allows you to test them without removal.Active tests
- Yes
Service and maintenance
- Resetting the service light and maintenance interval after an oil change. One of the most commonly used functions in a workshop.Oil reset
- Yes
Hardware
- The screen size. A larger screen is easier to read, while a smaller device is more convenient in the vehicle.Screen size
- 3.5 inch
- The number of pixels on the screen. The higher this is, the sharper graphs and text appear.Screen resolution
- 480 x 320 pixels
Licence
- How long you receive free new software and vehicle coverage. After this, updates often require payment.Free updates
- Lifetime
Other specifications
- Voertuigsoort
- Motorfiets en scooter
- Bediening
- Knoppen (pijltoetsen, OK, ESC, F1, F2)
- Voeding
- 9 tot 18 V via de diagnosekabel of de accuklemmen
- Accutest
- 12V-accu's, start- en laadsysteem
- Opslag
- Geheugenkaart (TF/SD) voor gegevens en updates
- Aansluitingen
- DB15 diagnose, USB, gereserveerde CAN-bus
- Bedrijfstemperatuur
- 0 °C tot 60 °C
- Opslagtemperatuur
- -40 °C tot 70 °C
- Kabels
- Basiskabels plus merkadapterset
