AsTools  |  SKU: A0080

Adapter Set (22-piece) for ECU Programming | Accessories

1 review
€35,95 incl.
€29,71 excl.

Warranty directly via AsTools

We handle warranty cases ourselves, quickly and without involving the manufacturer. Thanks to our own parts inventory and technical expertise, we can usually assist you immediately. Only in exceptional cases do we still send the product to the supplier.

2 years warranty on all products

All our products come with a 2-year factory warranty. This ensures you long-lasting quality and service.

Easy returns

You can easily request your return through your account. We will send you the return label by email. Return shipping costs are your responsibility.

Professional customer service

Our experts are ready to help you quickly and professionally, both online and in our physical store. Questions? Feel free to contact us!

Deze 22-delige adapterset is bedoeld voor het uitlezen en programmeren van regeleenheden (ECU's) op de werkbank. Elke adapter past op de contactpunten van een bepaalde ECU-familie, zodat u in één keer contact maakt met de BDM-, JTAG- of bootaansluiting op de print, zonder te solderen en zonder losse sondes te hoeven richten.

De set dekt de gangbare families van Bosch (waaronder Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental (PCR2.1), TRW en Toyota (NEC76F). De adapters zijn groene printplaatjes van ongeveer 60 mm breed en worden gebruikt in een BDM-frame, samen met een programmeur zoals KESS, K-TAG, FGTech of een Dimsport-tool. Frame en programmeur zitten er niet bij.

PLUSPUNTEN

✔22 adapters in één set — De meest voorkomende ECU-families zonder losse aanschaf.
✔Zonder solderen — De print van de ECU blijft onbeschadigd.
✔BDM, JTAG en boot — Ook voor Denso-boot- en AUD-modus en de ST10-bootloader.
✔Sneller plaatsen — Eén adapter op de print in plaats van losse sondes richten.

AANDACHTSPUNTEN

✕BDM-frame nodig — De adapters werken alleen in combinatie met een BDM-frame.
✕Programmeur niet inbegrepen — KESS, K-TAG, FGTech of een Dimsport-tool heeft u zelf nodig.
✕Voeding apart — Bij sommige ECU's (o.a. Siemens, Delphi, Marelli) sluit u +12 V en massa los aan.
✕Vakkennis vereist — Een verkeerde adapter of plaatsing kan de ECU beschadigen.

Toepassingen en functionaliteiten

De adapterset is bedoeld voor chiptuners, ECU-specialisten en werkplaatsen die regeleenheden buiten het voertuig uitlezen, programmeren of klonen via een BDM-frame.

Toepassingen

  • ECU uitlezen: Een back-up van de software maken op de werkbank.
  • ECU programmeren: Aangepaste of herstelde software terugschrijven.
  • ECU klonen: Gegevens overzetten naar een vervangende regeleenheid.
  • Dataherstel: Een ECU uitlezen die via OBD niet meer reageert.

Aansluitmethoden

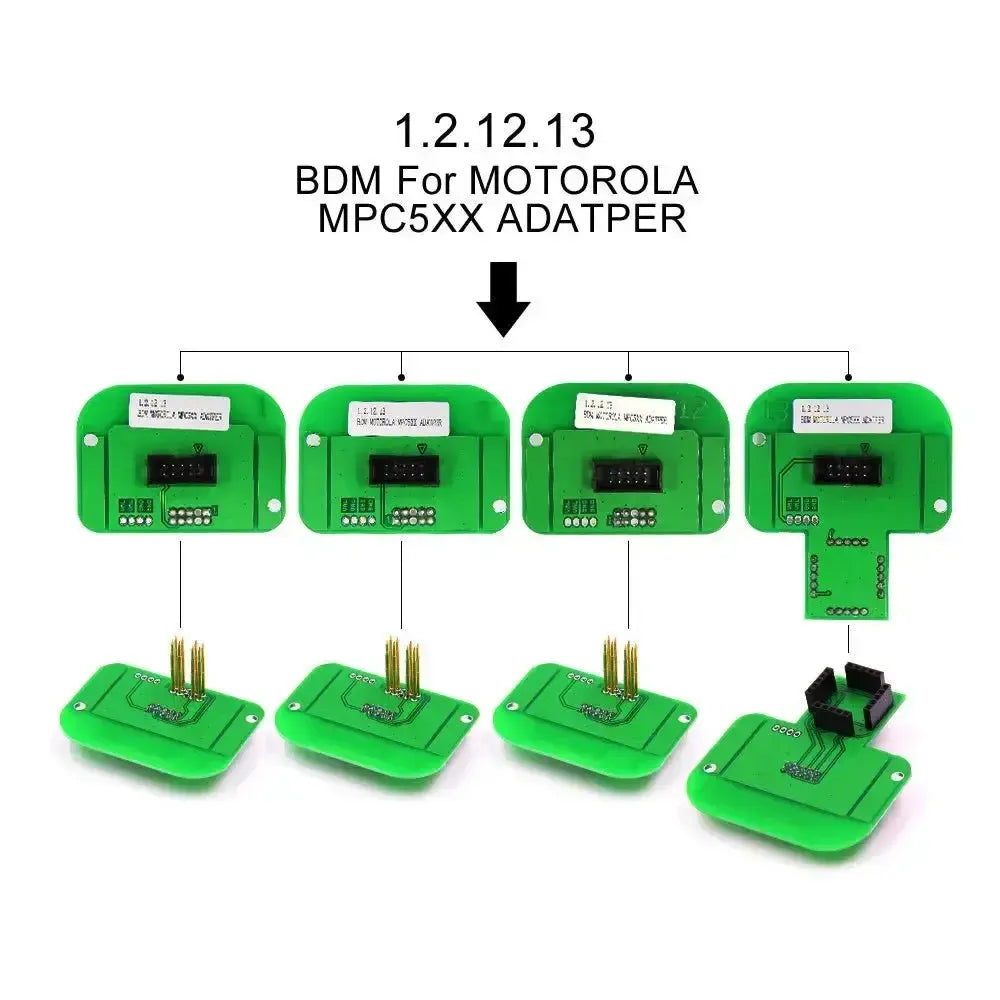

  • BDM: Background Debug Mode, onder meer Siemens, Marelli en EDC7.

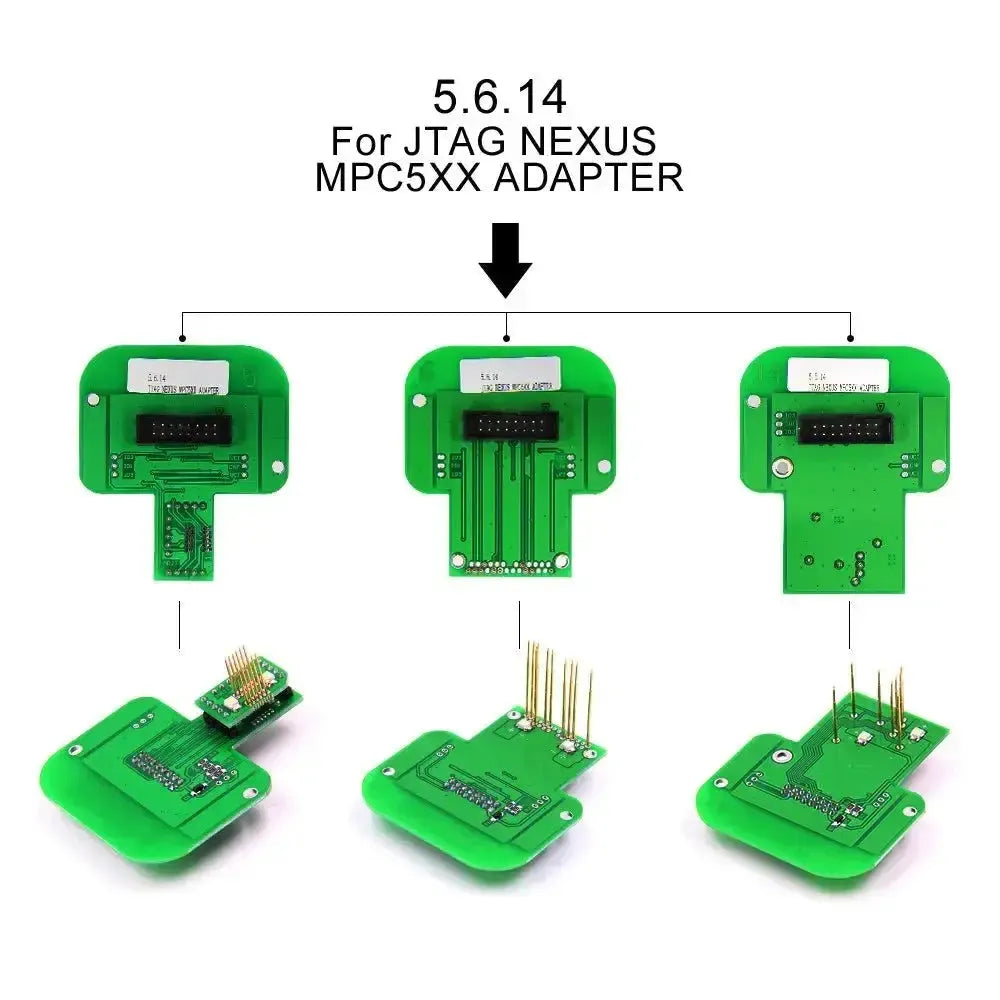

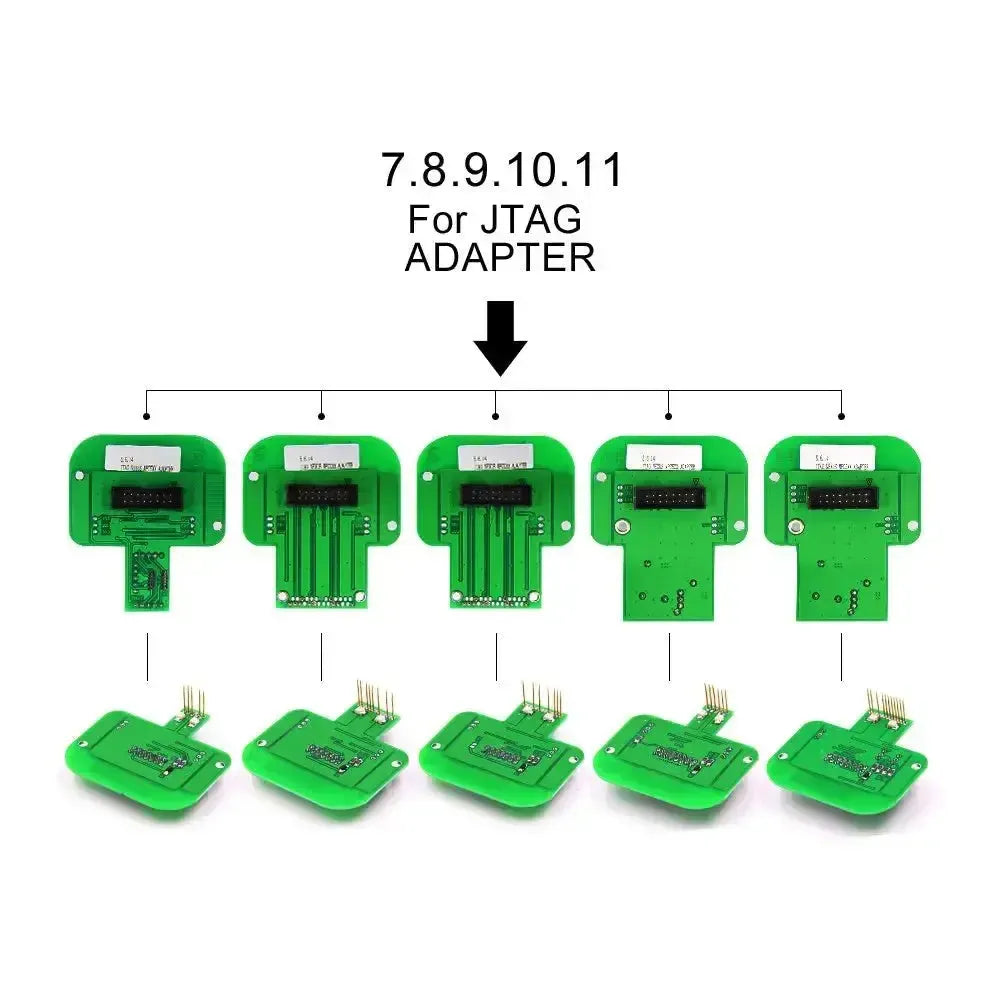

  • JTAG en Nexus: Onder meer Delphi en Marelli MPC55xx en TRW MPC5xx.
  • Boot en AUD: Denso CN1 tot CN3, en de ST10-bootloader.

Zo gebruikt u hem

  1. Adapter kiezen: Kies de adapter die bij de ECU-familie en het processortype hoort.
  2. ECU plaatsen: Leg de geopende ECU in het BDM-frame.
  3. Adapter zetten: Plaats de adapter op de contactpunten van de print.
  4. Voeding aansluiten: Sluit de programmeur aan en, waar nodig, apart +12 V en massa.
  5. Lezen of schrijven: Start het uitlezen of programmeren in de software van de programmeur.

Speciale functies en mogelijkheden

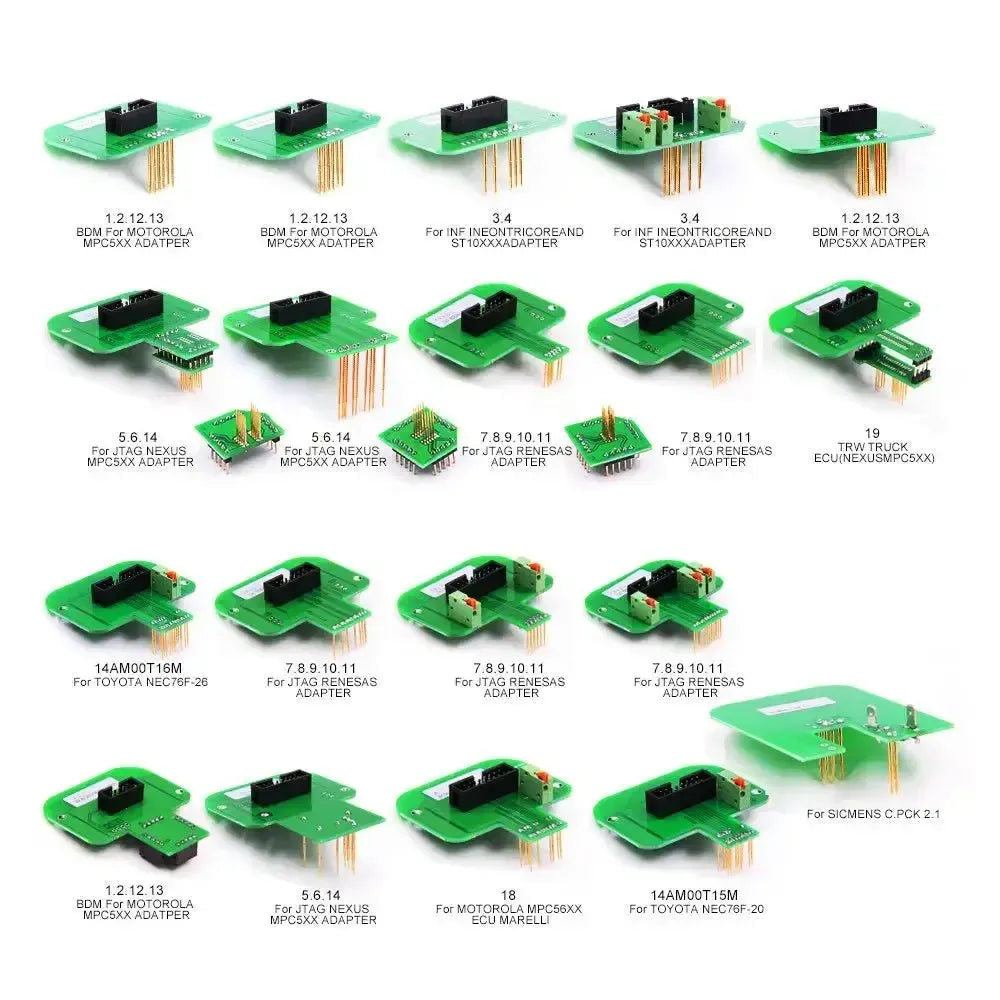

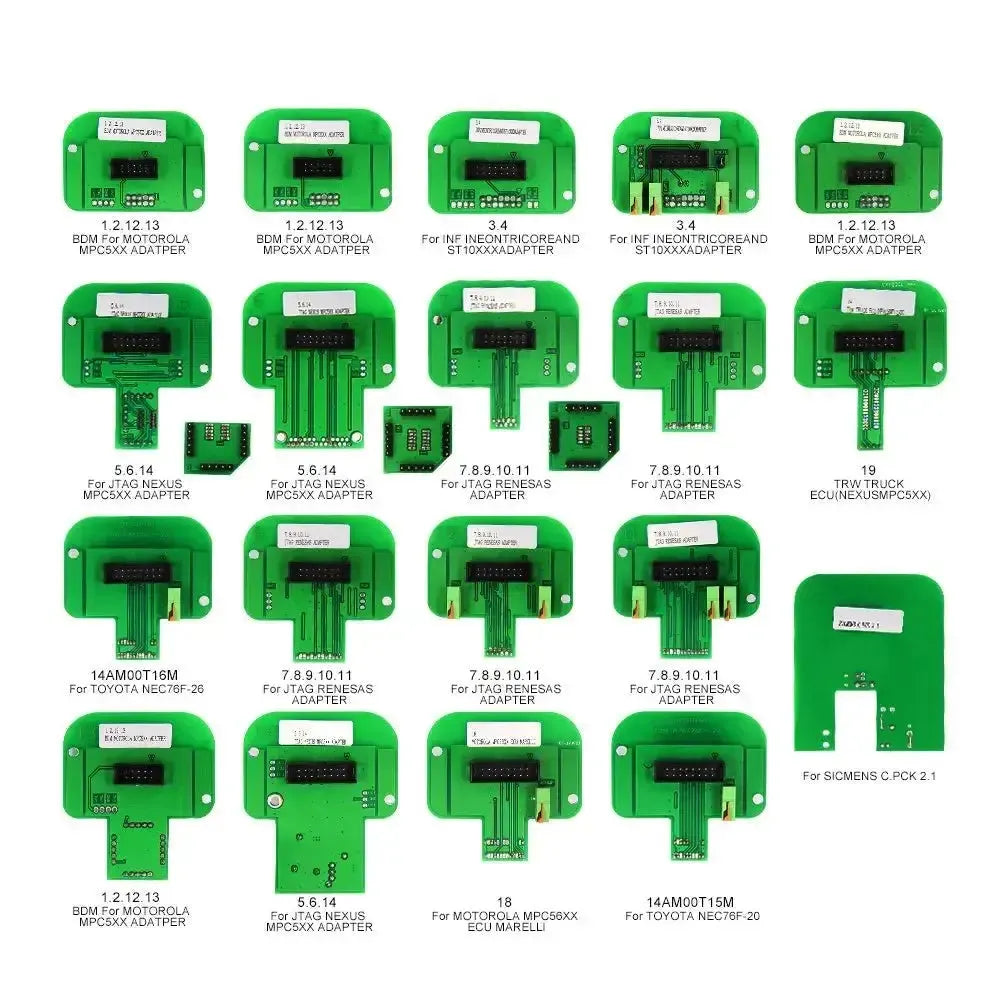

De set bevat adapters voor de volgende ECU-families en aansluitingen:

  • Bosch: Bosch-adapter en Infineon Tricore EDC17/MED17
  • Delphi: DCM, DCI en MPC55xx via JTAG
  • Denso: CN1, CN2 en CN3 in boot-modus, CN1 en CN2 in AUD-modus
  • Magneti Marelli: MPC55xx via JTAG, MPC/SPC56xx en BDM-inzetstuk
  • Siemens/Continental: BDM-inzetstuk en PCR2.1 (VAG 1.6 TDI)
  • EDC7: BDM-inzetstuk
  • TRW: Nexus MPC5xx
  • Toyota: NEC76F-20 en NEC76F-26
  • ST10xx: Bootloader
  • Lotus: NexusEFI T6
  • Basisadapter: Raster 1,27 mm

Verpakkingsinhoud

  • 22x BDM-adapters voor ECU-programmering
💡
Goed om te weten: Bij Bosch-ECU's gaat de voeding via de adapter. Bij onder meer Siemens, Delphi en Marelli niet: sluit daar +12 V en massa apart aan op de ECU, anders start de communicatie niet.

Technical specifications

General

The manufacturer of the adapter set.Brand
AsTools
The type of adapter or set. This shows at a glance what it is intended for.Adapter type
BDM adapter set
The ECU programmers with which the adapters can be used. Please check that your device is listed.Compatible programmers
  • KESS
  • K-TAG
  • FGTech
  • Dimsport
How the adapter is used, for example in a frame. This shows whether additional parts are required.Usage
In a BDM frame

Connection

The ways in which the control unit can be read or programmed. Each ECU requires a specific method.Working methods
  • BDM
  • JTAG
  • Nexus
  • Boot
  • AUD
The manufacturers whose control units can be connected. Please check that the ECUs you work on are included.ECU brands
  • Bosch
  • Delphi
  • Denso
  • Magneti Marelli
  • Siemens Continental
  • Toyota
  • TRW
  • Lotus
The number of adapters in the set. More adapters means more types of control unit can be connected.Number of adapters
22 adapters

Applications

Whether the data of one control unit can be copied to another. Useful when replacing a faulty ECU.Clone ECU

Other specifications

ECU-families
Bosch (Tricore EDC17/MED17), Delphi, Denso, Magneti Marelli, Siemens/Continental, TRW, Toyota
Uitvoering
Groene printplaat, ca. 60 mm breed, 2 mm dik
Geschikt voor
KESS, K-TAG, FGTech, Dimsport en vergelijkbare programmeurs
