El OBDSTAR ECU Master es un programador de ECU controlado por PC con el que puede leer, editar y reescribir unidades de control en una configuración de banco. El dispositivo se sitúa entre la unidad de control extraída y un PC con Windows: el PC ejecuta el software mientras que el dispositivo proporciona la alimentación y la comunicación con la unidad sobre la mesa. Los vehículos y módulos que se pueden acceder no están determinados por el hardware, sino por la configuración desbloqueada en el número de serie.
Esta versión se suministra con configuración B, la configuración para motocicletas. Se centra exclusivamente en la gestión del motor y cubre según el fabricante más de cien marcas y más de trescientos tipos de unidades de control — desde ciclomotores y scooters hasta quads, motos de nieve y motos de turismo pesadas. El trabajo con motocicletas está deliberadamente en una configuración separada en OBDSTAR: ninguna de las otras tres lo incluye.
La diferencia con herramientas más simples radica en los cinco modos de edición. Además de la conexión de diagnóstico y el banco, el ECU Master también dispone de boot, JTAG y BDM, lo que permite acceder a unidades de control que de otro modo no se pueden desbloquear. Las demás configuraciones funcionan en el mismo dispositivo y se pueden activar posteriormente sin necesidad de hardware nuevo.
VENTAJAS
CONSIDERACIONES IMPORTANTES
Aplicación y funcionalidad
La configuración B está diseñada para trabajar en la gestión del motor de motocicletas. Las siguientes operaciones están disponibles con ella.
- Lectura y escritura de datos: Leer y reescribir el contenido de la ECU de la motocicleta, la base de cualquier operación en esta configuración.
- Clonación de unidad de control: Transferir el contenido de un controlador defectuoso a una unidad de reemplazo, para que la motocicleta lo acepte.
- Lectura y escritura de VIN: Leer el número de bastidor y escribirlo en un controlador de reemplazo.
- Lectura y escritura de ISN: Leer y escribir el código de bloqueo de arranque del controlador, necesario al emparejar llaves con una unidad reemplazada.
- Restauración a estado de fábrica: Devolver un controlador usado a su estado original, para que pueda emparejarse como nuevo con otra motocicleta.
- Trabajo con búfer de datos: Guardar datos leídos temporalmente y reutilizarlos en la siguiente operación.
- Calibración del odómetro: En los controladores compatibles, ajustar la lectura almacenada a la lectura real.
Los cinco modos de operación
Qué modo necesita depende del controlador. El ECU Master es compatible con los cinco.
| Modo | Cuándo lo utiliza |
|---|---|
| OBD | A través del conector de diagnóstico de la motocicleta, sin desmontar la unidad de control. El método menos invasivo, pero no todas las operaciones están disponibles de esta forma. |
| BENCH | La unidad de control extraída recibe alimentación y comunicación en el banco de trabajo a través del cable BENCH-C V1. En las motocicletas, este es el método habitual, y el fabricante lo menciona en casi todas las funciones específicas de marca. |
| BOOT | La unidad de control se inicia en modo de arranque estableciendo una conexión fija en la placa. Necesario para controladores que no liberan lo que desea leer durante el funcionamiento normal. |
| JTAG | Acceso directo al procesador a través de la interfaz de depuración, con el adaptador C4-10. |
| BDM | La segunda interfaz de depuración en el mismo adaptador C4-10, para procesadores sin JTAG. |
Compatibilidad con marcas específicas
Para las siguientes marcas, el fabricante menciona los tipos de controlador por nombre. Esto es más útil que solo una marca, ya que indica si su unidad exacta está incluida.
Harley-Davidson
Las versiones CAN con conector de 2 pines y de 3 pines, y la versión J1850: lectura y escritura de datos a través del banco, más lectura de VIN. Para la MT21, se añaden la lectura de VIN y la calibración del odómetro.
Honda
Los controladores Keihin de las series M32R, SH705X, MPC560 y RH850, lectura y escritura a través del banco.
CFMOTO
Clonación a través del banco de controladores MSE6.0, MSE8.0, MSE9.0, US6.0 y ME17 (MED17.8.10).
Kawasaki
Lectura y escritura a través del banco de los controladores Denso de la serie 21175.
Marcas compatibles
Las marcas que se indican a continuación están incluidas en la configuración B. Los tipos exactos de controlador compatibles por marca varían y se pueden consultar en el software según la marca.
Access, Adamoto, Aeon, AJP, AJS, Aprilia, Arctic Cat, Argo, Bajaj, Baltmotors, Barton, Benda, Benelli, Bennche, Beta, BFR, BMW, Bobcat, Briggs & Stratton, Bristol, Brixton, BRP, Can-Am, CFMOTO, Changjiang, Chironex, Daelim, Dayang, Derbi, Ducati, Freedom, Gaokin, GasGas, Gilera, Goes, Hanway, Harley-Davidson, Hartford, Herald, Hisun, Honda, Hunter Motorcycles, Husqvarna, Hyosung, Indian, Italjet, Jialing, Johnny Pag, Junak, Kawasaki, Keeway, Kiden, Kohler, Kove/Colove, KSR Moto, KTM, Kymco, Lambretta, Lexmoto, Lifan, Linhai, Loncin, M1NSK, Macbor, Mash, Massimo, MGB, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Odes/Aodes, Peugeot, PGO, Piaggio, Polar Fox, Polaris, QJ Benelli, QJMotor, Qooder, Quadro, Royal Alloy, Royal Enfield, Russkaya Mehanika, Segway, Sherco, Sinnis, Stallion, Stels, SWM, SYM, TGB, Vespa, Vinto, Vitacci, Voge, Vortex, Wels, WK, Zongshen y Zontes.
Cómo funciona en la práctica
- Descargue el software ECU Master del Centro de Descargas en el sitio web de OBDSTAR e instálelo en un PC con Windows 10 o superior.
- Cree una cuenta y registre el dispositivo para desbloquear la configuración B en su número de serie.
- Conecte el ECU Master al PC con el cable USB-A a USB-B y a la red eléctrica con el adaptador de 14 V y 60 W.
- Extraiga la unidad de control de la motocicleta y conéctela al cable BENCH-C V1; utilice los cables puente para adaptar la asignación de pines del controlador.
- Seleccione el segmento de motocicleta en el software y busque el controlador por marca o tipo; la barra de búsqueda resalta los resultados.
- Lea los datos y guarde una copia de seguridad antes de realizar cambios.
- Realice la operación y escriba los datos nuevamente en la unidad de control.
Contenido del paquete

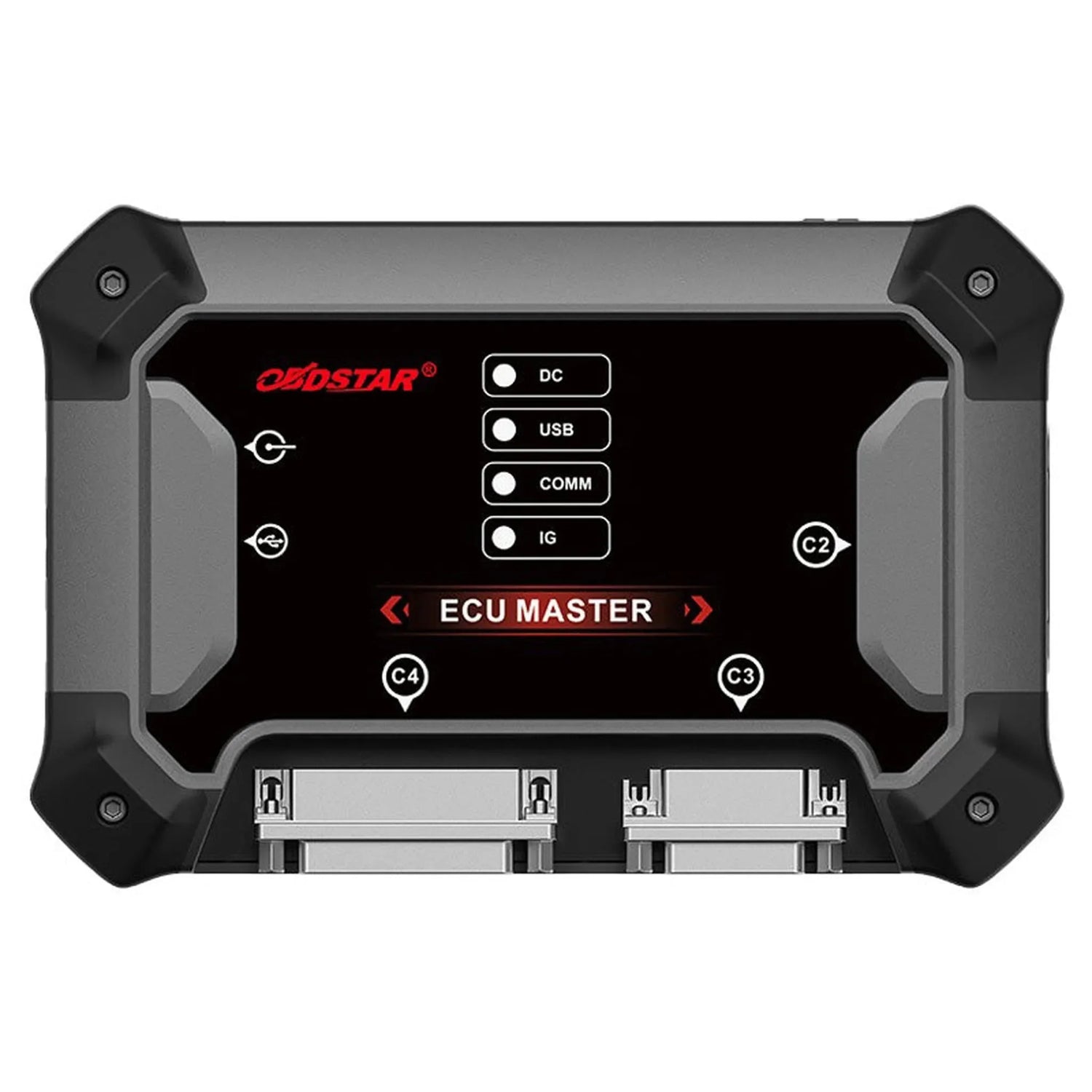

- 1x Programador OBDSTAR ECU Master — El dispositivo en sí, con conexiones DC, USB, COMM e IG.
- 1x Cargador 14 V / 60 W — Alimenta el dispositivo y la unidad de control conectada en el banco de trabajo.
- 1x Cable principal M001C — La conexión principal entre el dispositivo y la unidad de control a conectar.
- 1x Cable USB-A a USB-B — Conecta el dispositivo con el PC en el que se ejecuta el software.
- 1x Cable BENCH-C V1 — El cable de banco con conductores etiquetados para conectar una unidad de control extraída.
- 1x Juego de cables puente (8 versiones) — Adaptan diferentes asignaciones de pines en el banco, lo que a menudo es necesario en las ECM de motocicletas.
- 1x Cable alargador de puente 3 en 1 — Extiende y combina conexiones de puente sin cableado suelto.
- 1x Adaptador C4-10 — Proporciona acceso a la interfaz JTAG y BDM del procesador.
- 1x Cable de lectura y escritura W004 — Conexión a nivel de componente con conector.
- 1x Cable de lectura y escritura W005 — Segunda versión para un conector diferente.
- 1x Cable de lectura y escritura W006 — Cable suelto para una conexión soldada donde no cabe un conector.
💡 Bueno saberlo: El hardware es idéntico para todas las versiones; solo la configuración desbloqueada varía. Si trabaja con motocicletas, automóviles de pasajeros o vehículos comerciales, puede agregar la configuración A o C al mismo dispositivo — no necesita comprar un segundo aparato. Tenga a mano el número de serie al realizar el pedido, ya que la configuración se desbloquea en función de ese número.
Especificaciones técnicas
| Especificación | Descripción |
|---|---|
| Marca | OBDSTAR |
| Modelo | ECU Master |
| Tipo de producto | Programador de ECU |
| Configuración | Configuración B |
| Módulos desbloqueados | ECM (motocicleta) |
| Marcas compatibles | Más de 100 |
| Tipos de controladores soportados | Más de 300 |
| Modos de procesamiento | OBD, BENCH, BOOT, JTAG y BDM |
| Interfaces de depuración | JTAG y BDM a través del adaptador C4-10 |
| Conexión con PC | USB-A a USB-B |
| Sistema operativo | Windows 10 o superior |
| Idioma del software | Inglés y chino |
| Alimentación | Adaptador 14 V / 60 W |
| Peso de envío | 1,9 kg |
| Número de artículo | ECU-Master-B-Bundle |
